[求助]
nasys 瞬态分析 后处理求助
|
|

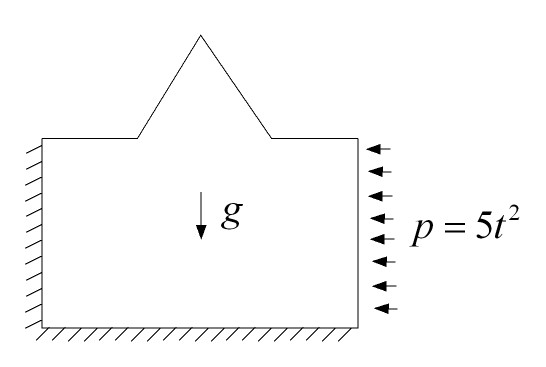

哪位在ansys动力学分析方面有经验，我没有做过动力学分析，现在要做一个弹性体受随时间变化的压力的作用下，内部的变形随时间的变化情况。但动力学分析的操作我不会，找了些书，也试不成功。实在没啥办法了？求高手帮我看看，并帮我给出动力学分析的设置求解过程，或者命令流~ 谢谢啦 建模和模型简图如下， /BATCH /COM,ANSYS RELEASE 10.0A1 UP20060105 16:38:46 08/14/2011 /input,menust,tmp,'',,,,,,,,,,,,,,,,1 /GRA,POWER /GST,ON /PLO,INFO,3 /GRO,CURL,ON /CPLANE,1 /REPLOT,RESIZE WPSTYLE,,,,,,,,0 /TITLE,1201 /PREP7 !* ET,1,PLANE82 !* KEYOPT,1,3,2 KEYOPT,1,5,0 KEYOPT,1,6,0 !* !* MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,35e9 MPDATA,PRXY,1,,0.23 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DENS,1,,2500 k,1,-500,0,, k,2,-800,0,, k,3,-800,-1200,, k,4,1200,-1200,, k,5,1200,0,, k,6,900,0,, k,7,300,500,, l,1,2 l,2,3 l,3,4 l,4,5 l,5,6 l,6,7 l,7,1 a,1,2,3,4,5,6,7 SAVE /REPLOT,RESIZE FLST,5,4,4,ORDE,3 FITEM,5,1 FITEM,5,5 FITEM,5,-7 CM,_Y,LINE LSEL, , , ,P51X CM,_Y1,LINE CMSEL,S,_Y !* !* LESIZE,_Y1,50, ,0,0,4,0,0 CMDELE,_Y CMDELE,_Y1 !* FLST,5,3,4,ORDE,2 FITEM,5,2 FITEM,5,-4 CM,_Y,LINE LSEL, , , ,P51X CM,_Y1,LINE CMSEL,S,_Y !* !* LESIZE,_Y1,100, ,0,0,4,0,0 CMDELE,_Y CMDELE,_Y1 !* MSHKEY,0 CM,_Y,AREA ASEL, , , , 1 CM,_Y1,AREA CHKMSH,'AREA' CMSEL,S,_Y !* AMESH,_Y1 !* CMDELE,_Y CMDELE,_Y1 CMDELE,_Y2 !* SAVE FLST,2,1,4,ORDE,1 FITEM,2,2 !* /GO DL,P51X, ,UX,0 FLST,2,1,4,ORDE,1 FITEM,2,3 !* /GO DL,P51X, ,UY,0 ACEL,0,9.8,0, SAVE *DEL,_FNCNAME *DEL,_FNCMTID *DEL,_FNCCSYS *SET,_FNCNAME,'syy' *SET,_FNCCSYS,0 ! /INPUT,yy.func,,,1 *DIM,%_FNCNAME%,TABLE,6,5,1,,,,%_FNCCSYS% ! ! Begin of equation: 5*{TIME}^2 *SET,%_FNCNAME%(0,0,1), 0.0, -999 *SET,%_FNCNAME%(2,0,1), 0.0 *SET,%_FNCNAME%(3,0,1), 0.0 *SET,%_FNCNAME%(4,0,1), 0.0 *SET,%_FNCNAME%(5,0,1), 0.0 *SET,%_FNCNAME%(6,0,1), 0.0 *SET,%_FNCNAME%(0,1,1), 1.0, -1, 0, 2, 0, 0, 1 *SET,%_FNCNAME%(0,2,1), 0.0, -2, 0, 1, 1, 17, -1 *SET,%_FNCNAME%(0,3,1), 0, -1, 0, 5, 0, 0, -2 *SET,%_FNCNAME%(0,4,1), 0.0, -3, 0, 1, -1, 3, -2 *SET,%_FNCNAME%(0,5,1), 0.0, 99, 0, 1, -3, 0, 0 ! End of equation: 5*{TIME}^2 !--> FLST,2,1,4,ORDE,1 FITEM,2,4 /GO !* !* SFL,P51X,PRES, %SYY% /REPLOT,RESIZE FINISH /SOL !* ANTYPE,4 !* TRNOPT,FULL LUMPM,0 !* SAVE FINISH ! /EXIT,MODEL  [ Last edited by shi-fq on 2011-8-14 at 17:03 ] |
回复此楼» 猜你喜欢
