[交流] 请问这张差分电荷密度图怎么得到的？还有它怎么分析？ 已有2人参与

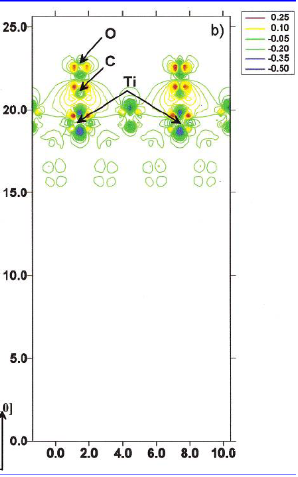

请问这张差分电荷密度图怎么得到的？还有它怎么分析？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
努力，奋斗
1楼 2011-07-19 10:43:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

identation

金虫 (著名写手)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
uuv2010(金币+2): 多谢提示 2011-07-19 11:20:35
差分电荷密度分析不懂，得到嘛 一般是这样的 第一性原理计算程序可以计算电荷密度，差分电荷密度，电子局域函数（ELF），波函数等等，计算之后对于平面图，也就是某个晶面的投影图可以如下获得：（1）程序会提供某种特定模式的输出，比如.xsf格式，这可以用VESTA或者XCRYSDEN软件可视化，VESTA有windows版本，很方便，XCRYSDEN一般是LINUX版本（也可在windows下编译），可视化的时候选择特定的参数就得到了像你这样的图了，而且这样的图很好看；（2）手动把电荷数据导出，选择合适的晶面数据拷贝出来，用origin或gnuplot软件作图，这样的图相比于vesta或xcrysden要稍微难看些（是长相哈，个人观点）
如果要得到三维的电荷密度图，首先要指定一个等值面，也就是指定isosurface的值，比如0.75，则vesta或xcrysden软件会自动把电荷密度为0.75的区域用点或面填充、
赞一下(2人) 回复此楼
2楼2011-07-19 11:04:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CXC_小草

银虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by identation at 2011-07-19 11:04:56:
差分电荷密度分析不懂，得到嘛 一般是这样的 第一性原理计算程序可以计算电荷密度，差分电荷密度，电子局域函数（ELF），波函数等等，计算之后对于平面图，也就是某个晶面的投影图可以如下获得：（1）程序会提供某 ...

关于CHGCAR_diff数据的画图，我从小木虫中找了很多虫友建议的画图软件，想vaspview，vesta，VMD，等要么数据格式到不进去，要么得出的图形看不出明显的电荷密度的变化，要么安装的画图软件变异的时候不成功比如lev00.2.46等等等等，我现在确实是很无助，希望前辈指点一下！万分感谢！
赞一下(1人) 回复此楼
3楼2011-11-16 15:58:18
