[求助] origin作图符号

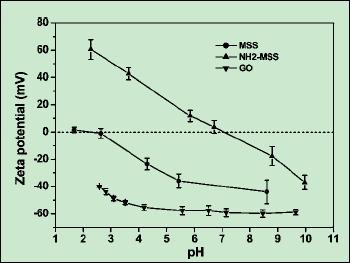

请问这幅图中符号是怎么做出来的？
谢谢！
回复此楼

» 收录本帖的淘帖专辑推荐

origin处理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
活出精彩
1楼 2011-06-10 10:06:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)

【答案】应助回帖

zhangfang_(金币+1): 2011-06-10 12:55:26
什么符号？类似于五角星、三角之类的吗？通过输入法的软键盘可以，不过注意调成宋体样式，要不word里面显示不出来
赞一下 回复此楼
2楼2011-06-10 10:48:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)

【答案】应助回帖

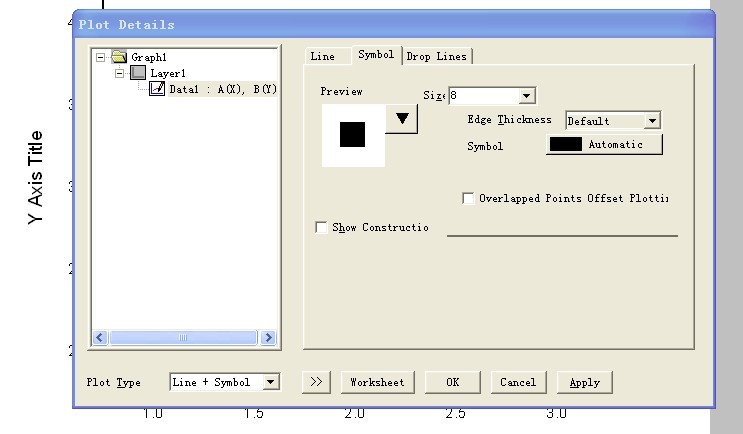

画过图像后，双击线条，选择line+symbol，可以自己调整符号和颜色

再通过graph里面的new legend进行标注
赞一下 回复此楼
3楼2011-06-10 10:53:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wings3738

木虫 (正式写手)

【答案】应助回帖

这些都是列误差棒（error bars），
绘制过程如下：绘制好点线图后，点击菜单栏的“图表”，点击“添加列误差”，根据你的情况选择“percent of data(%)”数值。
赞一下 回复此楼
4楼2011-06-10 10:55:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wings3738

木虫 (正式写手)

【答案】应助回帖

zhangfang_(金币+1): 谢谢参与 2011-06-13 11:06:24
zhangfang_(金币+7): 2011-06-13 11:07:07
引用回帖:
Originally posted by wings3738 at 2011-06-10 10:55:08:
这些都是列误差棒（error bars），
绘制过程如下：绘制好点线图后，点击菜单栏的“图表”，点击“添加列误差”，根据你的情况选择“percent of data(%)”数值。

补充：点线图你应该会画的，至于各曲线的图形（如正方形，三角形，图形。。。）都是画图软件自动画的，当然你也可以调节的。

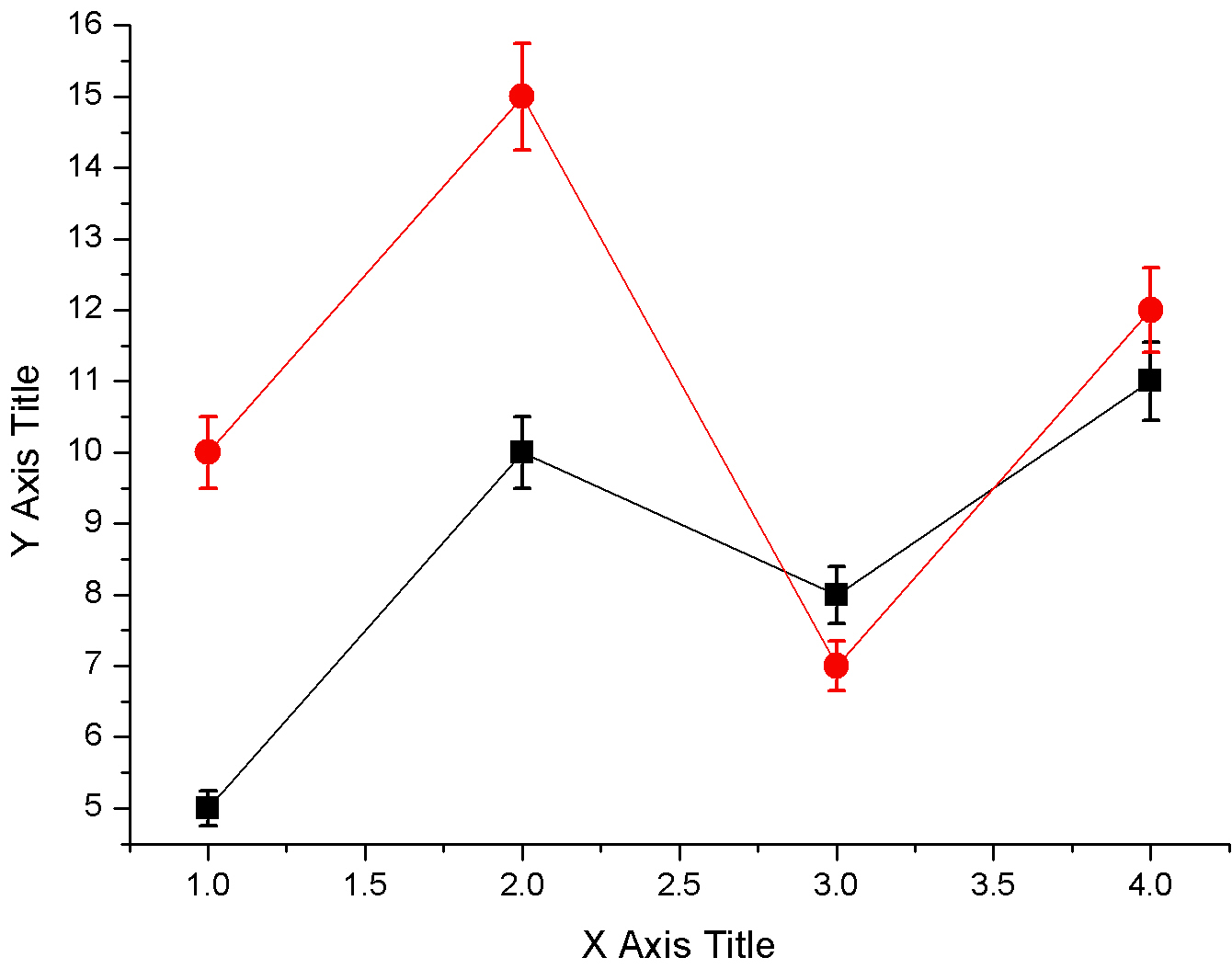

我画出的图见下图，含有误差棒。
赞一下 回复此楼
5楼2011-06-10 11:12:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wings3738

木虫 (正式写手)

【答案】应助回帖

zhangfang_(金币+10): 谢谢！我还有个问题，可以对图中某个点的误差是否可以调整，还是这组数据只能取一个误差值？ 2011-06-10 14:13:07
引用回帖:
Originally posted by wings3738 at 2011-06-10 11:12:55:
补充：点线图你应该会画的，至于各曲线的图形（如正方形，三角形，图形。。。）都是画图软件自动画的，当然你也可以调节的。
我画出的图见下图，含有误差棒。

刚才的图看不清楚
再上传一个图
赞一下 回复此楼
6楼2011-06-10 11:16:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

RR_850322

铜虫 (小有名气)

【答案】应助回帖

zhangfang_(金币+1): 2011-06-13 11:05:46
ctrl+M 可以调出符号库，添加即可。
赞一下 回复此楼
7楼2011-06-10 23:04:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clainyinping

木虫 (著名写手)
学习下，呵呵
回复此楼
8楼2011-06-13 18:28:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjniu

银虫 (职业作家)
学习了。谢谢分享
回复此楼
9楼2011-06-14 20:43:11
