[求助]
用origin画出透射谱的包络线
|
||

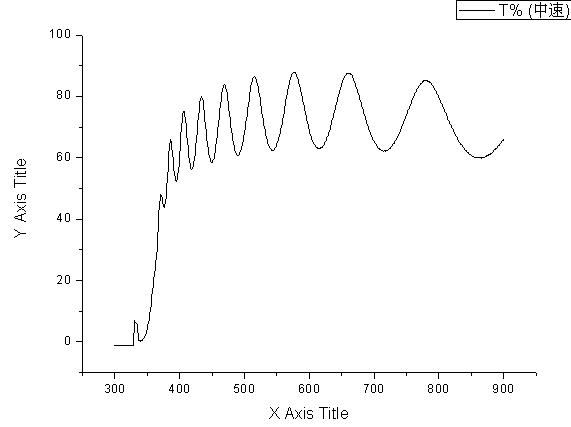

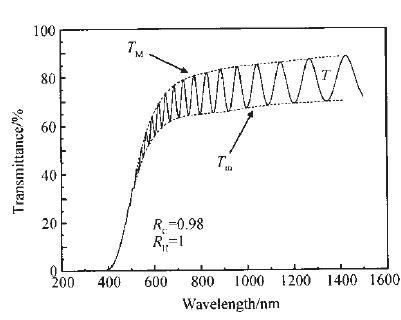

我有一个薄膜电池的透射谱如下： 。想用origin画成如下的图像：  请教高手帮忙！谢谢 [ Last edited by 010109126 on 2011-6-7 at 17:43 ] |
回复此楼» 猜你喜欢
体制内长辈说体制内绝大部分一辈子在底层，如同你们一样大部分普通教师忙且收入低
已经有13人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有7人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有11人回复
-
为什么中国大学工科教授们水了那么多所谓的顶会顶刊，但还是做不出宇树机器人？
已经有8人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有5人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有6人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有9人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
059070225
木虫 (正式写手)
- 博学EPI: 8
- 应助: 0 (幼儿园)
- 金币: 3672.5
- 散金: 20
- 沙发: 7
- 帖子: 731
- 在线: 198.3小时
- 虫号: 553625
- 注册: 2008-05-04
- 性别: MM
- 专业: 能源化工
【答案】应助回帖
010109126(金币+10, 博学EPI+1): 这种做法我试过了，结果不是很好。这种方法我以前看过了。谢谢 2011-06-07 18:50:11
|
可以参考这个帖子: http://muchong.com/bbs/viewthread.php?tid=1103287 利用 ORIGIN 的标峰功能，分别找出正峰和负峰，用正峰值和负峰值分别作曲线就是你要的 包络线，如果连接线不够平滑，可以再施以插值操作。 1. 从 TOOLS 菜单中调出 PICK PEAKS 命令（7.0-7.5 版），在打开的寻峰设置对话框中只 勾选 POSITIVE（第一部分选项中），一般其它默认值不变，点 FIND PEAKS 按钮后查 看结果，如果不满意，可以调整寻峰方框大小再找。 2. 在图形窗口下，双击曲线的峰值标记，打开峰标记设置对话框，点击下面的 WORKSHEET 按钮，打开峰值对应的数据表格，将其中的 PEAK（X）和 PEAK（Y）复制 后粘贴到一个新的数据表格中。 3. 以向图层中添加数据的方式将这组数据加入到原始数据图中，得到上包络线。 4. 同样方式寻负峰，得到下包络线。 5. 由于数据点较少，且又采用直接连接，所以包络线可能显示为折线。处理的方法： 一是改变连接方式为 SPLINE；二是对其进行插值处理增大数据点数；三是对其进行曲线拟 合。 1 对于插值操作，当一个图层中有多条曲线时，应先选定要插值的曲线为当前活动曲线，具 体操作是在图形窗口下，从 DATA 菜单下端的，图层中可用数据组中，将要处理的数据勾 选为当前活动曲线。再从分析菜单中选择“Interpoltae/Extrapolate...”命令对所选曲线进行插值 操作，一般采用默认设置（60 个数据点），若需要曲线外延，即外推操作，可更改最大值和 最小值范围。 2. 对于拟合操作，除要先设定活动曲线外，可根据包络线的线型选择合适的拟合函数进行 拟合，一般可用多项式进行拟合（分析菜单中的 FIT POLYMONIAL...），根据曲线的具体情 况选择用几次多项式，如二次为抛物线、三次为 S 形等等。 最后将原始包络线从图层中去掉，用插值后或拟合后的曲线表示包络线。这样效果会更好一 些。 |
2楼2011-06-07 17:46:20
191551816
木虫 (正式写手)
- 博学EPI: 4
- 应助: 0 (幼儿园)
- 金币: 3302.6
- 散金: 20
- 红花: 6
- 沙发: 2
- 帖子: 622
- 在线: 84.8小时
- 虫号: 1314972
- 注册: 2011-06-04
- 性别: GG
- 专业: 半导体晶体与薄膜材料
【答案】应助回帖
|
可以通过先找出波峰和波谷的值 做出曲线（或者是点表示出来） 再通过平滑，得到一条曲线。你试试能不能得到你想要的效果。 一下是我试着做出来的图形。 图1：http://u.115.com/file/aqk1w53z 图2：http://u.115.com/file/e65m4gea |
3楼2011-06-16 09:57:45
