应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 测试表征 » 环氧树脂或者其他热固性树脂力学性能测试 样品都怎么打磨？
191/1返回列表
查看: 2858  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 PEPI ，点击这里进行查看

思

金虫 (正式写手)

[交流] 环氧树脂或者其他热固性树脂力学性能测试 样品都怎么打磨？

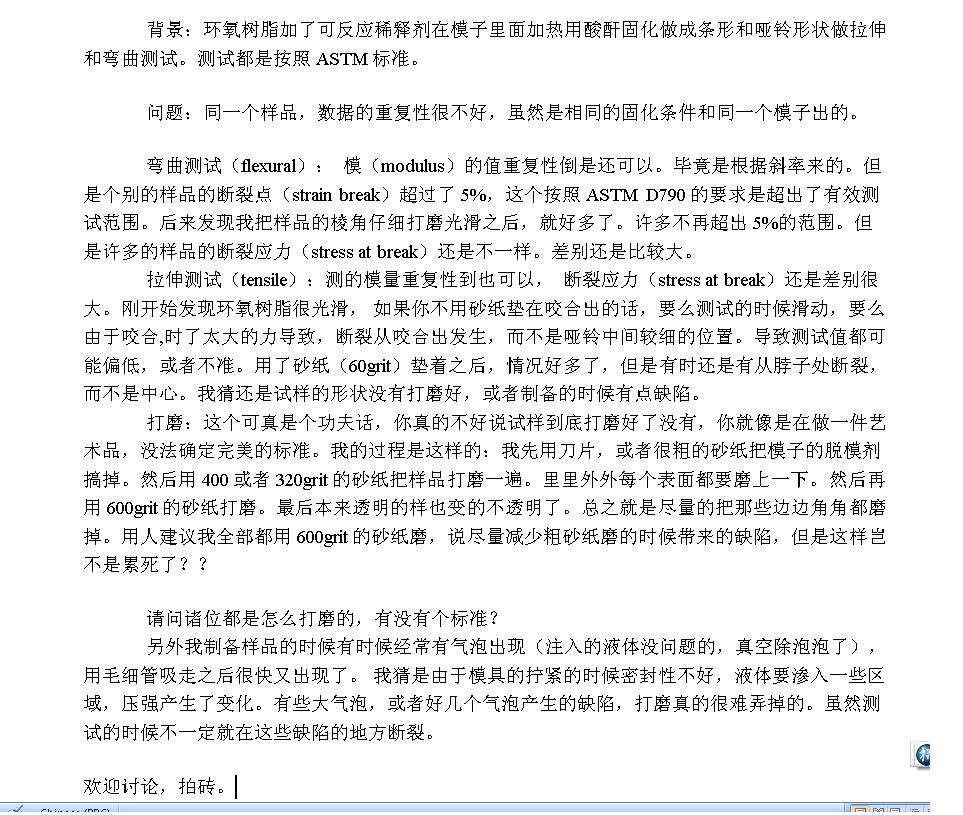

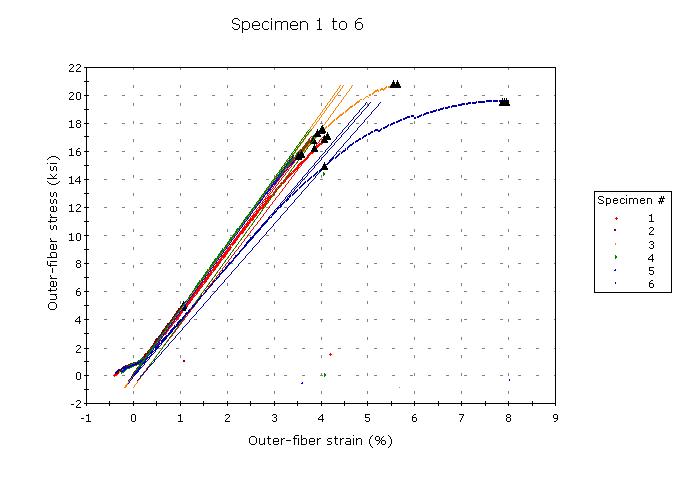

很抱歉用图片的形式发帖子，用坏了大家的眼睛。辛苦码字，最后说有敏感词，但是我实在找不出来哪个是敏感词。所以以图片的形式发了。如果违反木虫规定，请立刻删帖。




-----------------------------------------------------------------------------------------------------------------------------




[ Last edited by 思 on 2011-6-3 at 07:19 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-06-03 07:16:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nesimon

至尊木虫 (知名作家)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
思(金币+2): PTFE模子能够耐多少温度？我一般固化在200度以下能行么？ 2011-06-03 10:33:27
东昌莘(金币+1, PEPI+1): 欢迎交流 2011-06-03 14:29:18
在脖子上断是大家常见的问题，原因很多。其中气泡未除尽也有影响。我们一般用的是聚四氟模具，用聚四氟板加工的，做的比较标准。好像不需要打磨。
赞一下(2人) 回复此楼
3楼2011-06-03 10:19:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nesimon

至尊木虫 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
思(金币+1): 从哪里买的？还是自己做的？ 2011-06-03 10:41:09
可以在260℃连续使用，具有最高使用温度290-300℃
赞一下(1人) 回复此楼
4楼2011-06-03 10:36:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nesimon

至尊木虫 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
思(金币+1): tks 2011-06-07 00:11:39
很对地方都有卖的啊。
赞一下(1人) 回复此楼
5楼2011-06-03 10:43:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xbzhu

至尊木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
663161楼: Originally posted by 思 at 2011-06-03 07:16:04
很抱歉用图片的形式发帖子，用坏了大家的眼睛。辛苦码字，最后说有敏感词，但是我实在找不出来哪个是敏感词。所以以图片的形式发了。如果违反木虫规定，请立刻删帖。




----------------------------------- ...

请问这是参考了哪个标准啊？我真好也在弄环氧树脂，想学习一下
赞一下 回复此楼
7楼2012-08-28 14:07:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

思

金虫 (正式写手)
引用回帖:
2434286楼: Originally posted by xbzhu at 2012-08-28 14:07:21
请问这是参考了哪个标准啊？我真好也在弄环氧树脂，想学习一下...

拉伸测试， ASTM D638， 标准里面没有涉及到打磨的事。关键是我的模子不太好，树脂也不太好固化。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

xbzhu
8楼2012-08-31 01:11:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xbzhu

至尊木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送鲜花一朵
引用回帖:
2435016楼: Originally posted by 思 at 2012-08-31 01:11:02
拉伸测试， ASTM D638， 标准里面没有涉及到打磨的事。关键是我的模子不太好，树脂也不太好固化。...

大谢，我去找了看看
赞一下 回复此楼
9楼2012-08-31 08:07:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taotao-yang

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我做纤维增强的PP复合材料时 ，也存在拉伸、弯曲数据不是很一致的情况，有时跳动比较大，跳动大的可能是由于纤维分布不均，小的是不是因为没打磨啊？
赞一下 回复此楼
10楼2012-10-25 21:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

思

金虫 (正式写手)
引用回帖:
2450833楼: Originally posted by taotao-yang at 2012-10-25 08:46:00
我做纤维增强的PP复合材料时 ，也存在拉伸、弯曲数据不是很一致的情况，有时跳动比较大，跳动大的可能是由于纤维分布不均，小的是不是因为没打磨啊？

主要是边角处的缺陷，打磨是希望能消除一些缺陷。但这是个累活，还是制造几个样品取较大的值吧。
赞一下 回复此楼
11楼2012-10-26 04:08:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taotao-yang

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2450875楼: Originally posted by 思 at 2012-10-26 04:08:14
主要是边角处的缺陷，打磨是希望能消除一些缺陷。但这是个累活，还是制造几个样品取较大的值吧。...

取最大值可以显得材料性能好。。。
赞一下 回复此楼
12楼2012-10-26 07:57:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

思

金虫 (正式写手)
引用回帖:
2450881楼: Originally posted by taotao-yang at 2012-10-25 18:57:59
取最大值可以显得材料性能好。。。...

不是的，较高的几个值，往往都是接近材料的实际强度的，有缺陷的话，强度会较小的。
赞一下 回复此楼
13楼2012-10-26 22:28:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taotao-yang

木虫 (小有名气)
引用回帖:
2451134楼: Originally posted by 思 at 2012-10-26 22:28:19
不是的，较高的几个值，往往都是接近材料的实际强度的，有缺陷的话，强度会较小的。...

奥，明白了
回复此楼
14楼2012-10-28 08:24:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

何秀芝

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by nesimon at 2011-06-03 10:19:34
在脖子上断是大家常见的问题，原因很多。其中气泡未除尽也有影响。我们一般用的是聚四氟模具，用聚四氟板加工的，做的比较标准。好像不需要打磨。

恩，我也经常碰见这样的问题。最近我遇到了一个更莫名其妙的问题，在测力学性能时，模量出现负值，我百思不得其解，不知道什么原因。还请专家指导指导！
赞一下 回复此楼
15楼2014-01-08 09:51:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王小虎8849

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by nesimon at 2011-06-03 10:19:34
在脖子上断是大家常见的问题，原因很多。其中气泡未除尽也有影响。我们一般用的是聚四氟模具，用聚四氟板加工的，做的比较标准。好像不需要打磨。

我在做的时候也是用的四氟的磨具，注模前磨具要预热，这样基本上不会出现气泡了
赞一下 回复此楼
16楼2014-01-08 11:14:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flatfish_wei

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我也经常遇到从夹持处断的问题，垫了砂纸就好了。
但所有都是样条上部变细的地方断，也不知是为什么

打磨我认为主要是几条棱磨圆就好了
赞一下 回复此楼
17楼2014-01-08 17:13:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

汪家大少0913

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by nesimon at 2011-06-03 10:19:34
在脖子上断是大家常见的问题，原因很多。其中气泡未除尽也有影响。我们一般用的是聚四氟模具，用聚四氟板加工的，做的比较标准。好像不需要打磨。

请问一下，用聚四氟板能做拉伸的模具吗，还有您的环氧体系是什么，固化程序是怎样，我的体系高温固化，固化剂挥发很严重
赞一下 回复此楼
18楼2014-04-21 19:10:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

勺子的努力

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
16楼: Originally posted by 王小虎8849 at 2014-01-08 11:14:10
我在做的时候也是用的四氟的磨具，注模前磨具要预热，这样基本上不会出现气泡了...

请问您做环氧树脂固化的模具是哪买的?用法是什么?
赞一下 回复此楼
19楼2015-12-24 13:19:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
hz天天天蓝2楼
2011-06-03 08:25   回复
思(金币+1): 给个沙发坐坐 2011-06-03 10:33:54
随风到哪6楼
2011-06-03 10:59   回复
相关版块跳转 我要订阅楼主 思 的主题更新
191/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
