[求助] 固体电解质复阻抗测试的一些困惑

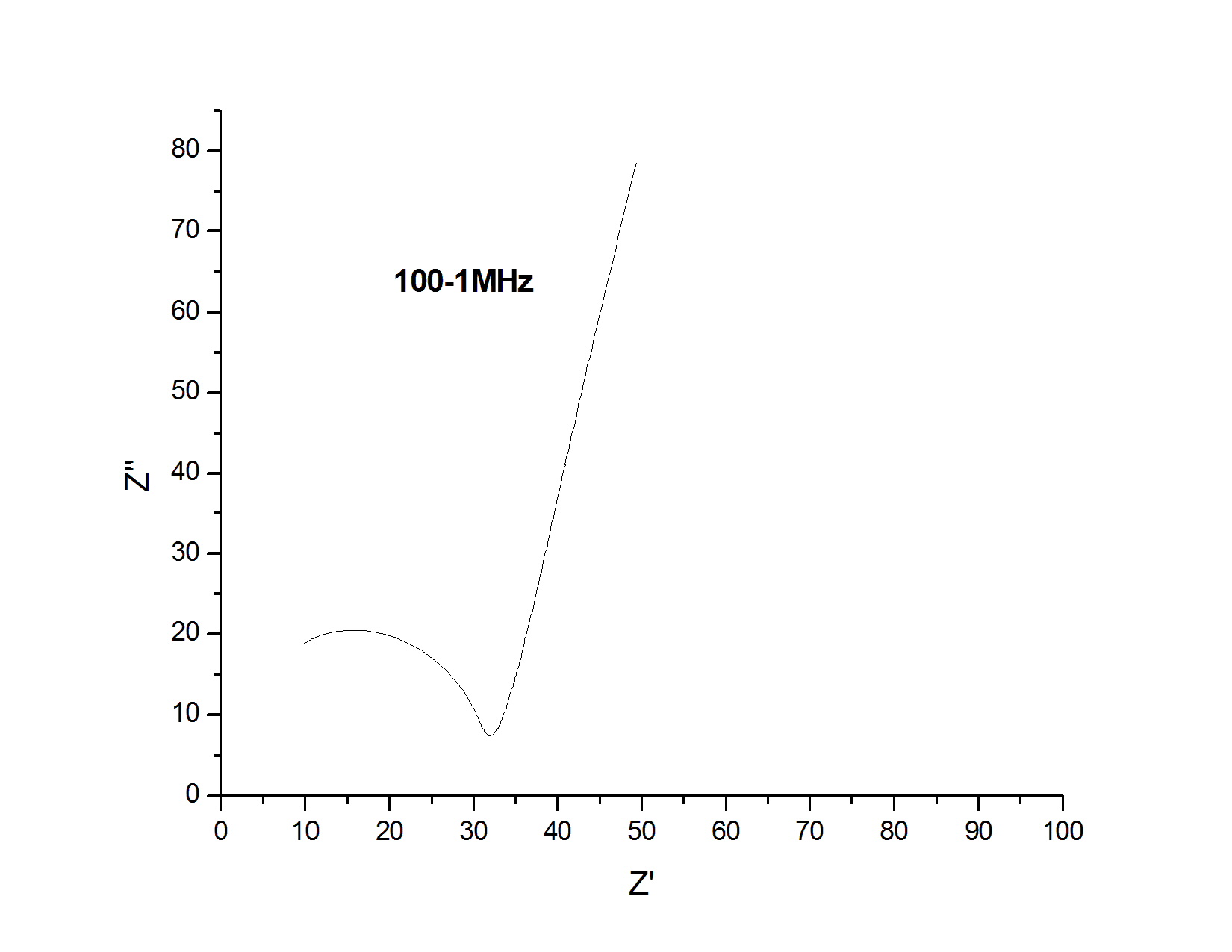

图中阻抗谱圆弧与实轴交点值对应晶界电阻与晶粒电阻的总和，还是只对应晶粒电阻，计算出的电导率是总电导率还是体电导率？？？PS由现有数据拟合，是电阻和电容的串联，请教各位高手这个电阻对应神马电阻？？
回复此楼

» 收录本帖的淘帖专辑推荐

有用的资料

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-06-02 09:12:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ystmichael

木虫 (正式写手)

【答案】应助回帖

zlin(ECEPI+1): 鼓励应助！ 2011-06-02 17:14:26
jluxiaoxi(金币+1): 回答有一定的根据，但还是在数据表面分析，没有解释最根本的疑惑，没有说清电解质的电阻是晶粒电阻还是晶界电阻那个占优。 2011-06-02 19:15:34
电阻与一个电阻并联电容组成的等价电路吧。前面圆弧为固体电解质与电极接触界面电阻电容并联电路，圆弧与实轴焦点是固体电解质电阻，30左右吧。前面高频再设定高些看看有什么变化。个人见解。
赞一下(1人) 回复此楼
人生在于折腾
2楼2011-06-02 10:44:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jluxiaoxi

木虫 (正式写手)
引用回帖:
Originally posted by ystmichael at 2011-06-02 10:44:50:
电阻与一个电阻并联电容组成的等价电路吧。前面圆弧为固体电解质与电极接触界面电阻电容并联电路，圆弧与实轴焦点是固体电解质电阻，30左右吧。前面高频再设定高些看看有什么变化。个人见解。

谢谢您的关注，我们现在遇到的麻烦是知道它的等效电路，要知道这个电阻的产生，就是想问问有没有高手知道更多的，这个电阻是由固体电解质的晶粒晶粒之间的晶界产生的还是只是晶粒电阻，因为这个对我们的器件制作后的机理解释是两个截然不同的方向
赞一下 回复此楼
3楼2011-06-02 10:55:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ystmichael

木虫 (正式写手)

【答案】应助回帖

引用回帖:
Originally posted by jluxiaoxi at 2011-06-02 10:55:34:
谢谢您的关注，我们现在遇到的麻烦是知道它的等效电路，要知道这个电阻的产生，就是想问问有没有高手知道更多的，这个电阻是由固体电解质的晶粒晶粒之间的晶界产生的还是只是晶粒电阻，因为这个对我们的器件制 ...

首先等价电路我认为不是单单由一个电阻和电容串联的等价电路。当与电容并联电阻的电阻值很大时有这个Nyquist图。可姑且认为是电阻电容并联。
赞一下 回复此楼
人生在于折腾
4楼2011-06-02 11:14:20
