[求助] 高速撞击问题

我使用的是ansys/ls-dyna  单元类型是2D162，我采取的二维模型进行模拟。
我想求助各位高手，这个过程中该怎样定义边界条件和约束呢？我使用的是单面接触类型，我的模型中有四个部分，分别接触，请问怎么定义呢？

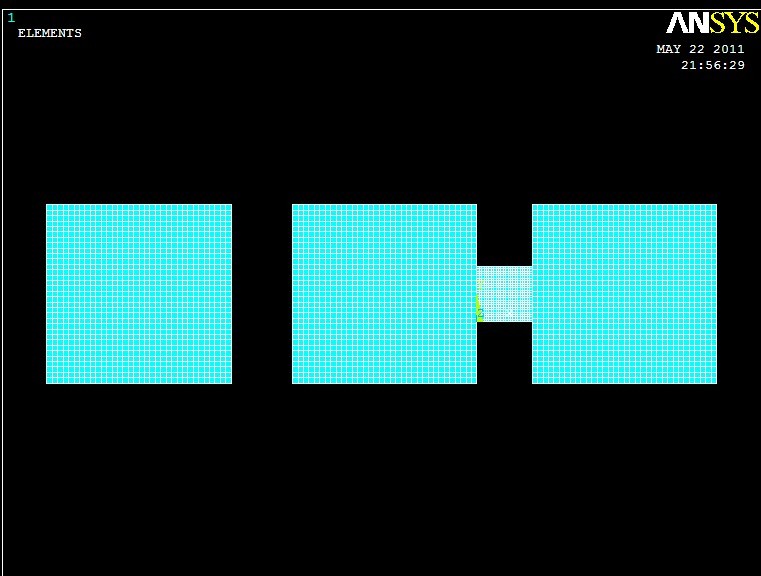

还有请各位高手看下我的这个模型是否正确。
左一的是撞击杆 再过来的是入射杆，试样 和透射杆。试样放在入射杆和透射杆中间。主要是观察试样上的应力变化
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-05-27 09:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubin1984

木虫 (著名写手)

不纠结的男人

【答案】应助回帖

★
lwczcx(金币+2): 能具体说说下吗？ 2011-05-27 16:07:06
臭水沟(金币+1): 谢谢参与，欢迎常来交流~~ 2011-05-30 19:16:00
试验中的shpb是需要生成一维波，所以你的入射干和投射干长度不太好，撞击感也有讲究的，可以参考霍普金森压杆的论文，国内有很多人做这个东西了，清华大学卢剑锋就做的挺好的，操作起来很方便
赞一下(1人) 回复此楼
路漫漫其修远兮，吾将上下而求索
2楼2011-05-27 14:28:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwczcx

新虫 (初入文坛)
引用回帖:
Originally posted by liubin1984 at 2011-05-27 14:28:31:
试验中的shpb是需要生成一维波，所以你的入射干和投射干长度不太好，撞击感也有讲究的，可以参考霍普金森压杆的论文，国内有很多人做这个东西了，清华大学卢剑锋就做的挺好的，操作起来很方便

这个过程应该选择什么接触类型呢？
赞一下 回复此楼
3楼2011-05-27 16:13:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubin1984

木虫 (著名写手)

不纠结的男人
引用回帖:
Originally posted by lwczcx at 2011-05-27 16:13:33:
这个过程应该选择什么接触类型呢？

面面接触就可以了
赞一下 回复此楼
路漫漫其修远兮，吾将上下而求索
4楼2011-05-27 19:36:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwczcx

新虫 (初入文坛)
引用回帖:
Originally posted by liubin1984 at 2011-05-27 19:36:32:
面面接触就可以了

我这个是一个二维的模型，怎么用面面接触的呢？我之前用的是二维的自动接触。我还能请教下怎么定义边界条件和约束吗？
赞一下 回复此楼
5楼2011-05-30 15:38:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubin1984

木虫 (著名写手)

不纠结的男人
★
臭水沟(金币+1): 谢谢参与，欢迎常来交流~~ 2011-05-30 19:16:22
引用回帖:
Originally posted by lwczcx at 2011-05-30 15:38:13:
我这个是一个二维的模型，怎么用面面接触的呢？我之前用的是二维的自动接触。我还能请教下怎么定义边界条件和约束吗？

自动接触应该是可以的
赞一下(1人) 回复此楼
路漫漫其修远兮，吾将上下而求索
6楼2011-05-30 16:05:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwczcx

新虫 (初入文坛)
引用回帖:
Originally posted by liubin1984 at 2011-05-30 16:05:38:
自动接触应该是可以的

能再请你帮个忙吗？
我想请教下，这个结果还是不对。我想是我定义的边界条件出现了问题。
我先是对试样的左边施加边界条件，在ux方向约束。
然后是右边施加边界条件，uy方向的约束。
撞击杆的速度是5000m/s.
要怎么改呢？
赞一下 回复此楼
7楼2011-05-31 09:52:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubin1984

木虫 (著名写手)

不纠结的男人
★
臭水沟(金币+1): 谢谢参与~~ 2011-05-31 18:21:53
引用回帖:
Originally posted by lwczcx at 2011-05-31 09:52:56:
能再请你帮个忙吗？
我想请教下，这个结果还是不对。我想是我定义的边界条件出现了问题。
我先是对试样的左边施加边界条件，在ux方向约束。
然后是右边施加边界条件，uy方向的约束。
撞击杆的速度是5000m/ ...

所有的杆都不需要约束
赞一下(1人) 回复此楼
路漫漫其修远兮，吾将上下而求索
8楼2011-05-31 11:48:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwczcx

新虫 (初入文坛)
引用回帖:
Originally posted by liubin1984 at 2011-05-31 11:48:52:
所有的杆都不需要约束

我只对试样施压约束，左端ux方向约束。
然后是右端是uy方向的约束。

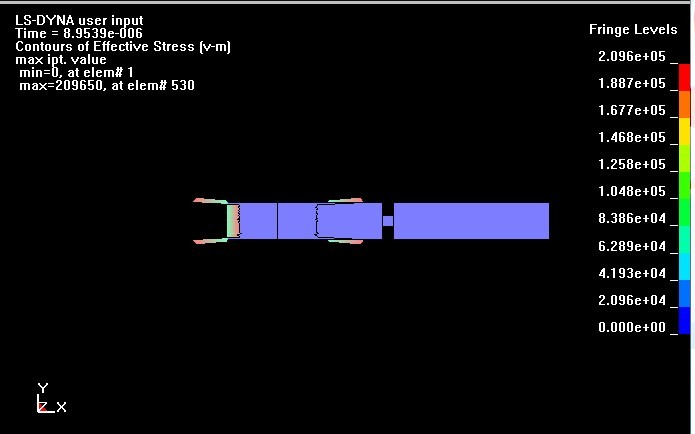

我的模拟的结果是，应力并没有传到试样上。我想知道这是什么原因
赞一下 回复此楼
9楼2011-05-31 18:16:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubin1984

木虫 (著名写手)

不纠结的男人
引用回帖:
Originally posted by lwczcx at 2011-05-31 18:16:42:
我只对试样施压约束，左端ux方向约束。
然后是右端是uy方向的约束。
我的模拟的结果是，应力并没有传到试样上。我想知道这是什么原因

都不用施加约束
回复此楼
路漫漫其修远兮，吾将上下而求索
10楼2011-05-31 20:07:15
