小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » 帮我看看为什么mesh后颜色不一样以及对话框的解决办法
61/1返回列表
查看: 1825  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

haitaoyu0703

新虫 (小有名气)

[求助] 帮我看看为什么mesh后颜色不一样以及对话框的解决办法

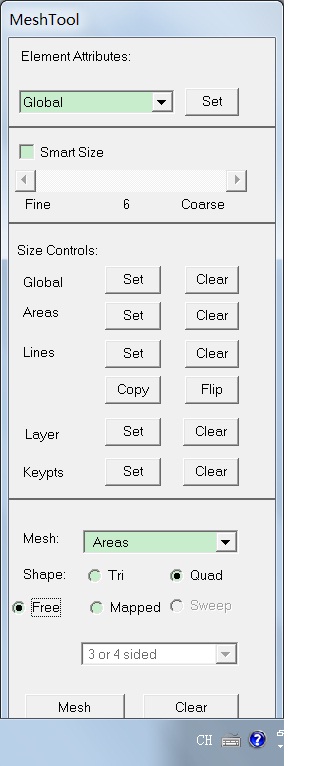

使用

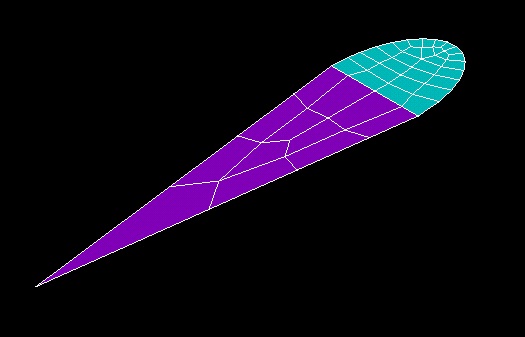

mesh后结果为


但为什么颜色不一致？谢谢 怎么解决？

如果使用smartsize

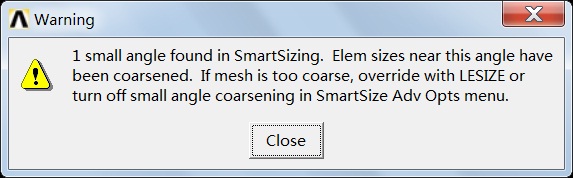

则弹出

结果为


对话框怎么解决？

谢了
回复此楼

» 猜你喜欢
1楼 2011-05-25 22:57:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haitaoyu0703

新虫 (小有名气)
帮帮忙啊
虫友们
回复此楼
2楼2011-05-26 17:36:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haitaoyu0703

新虫 (小有名气)
★
臭水沟(金币+1): 鼓励继续交流！ 2011-05-26 22:50:57
不知哪个说法对？
1：颜色不一样应该是表示在两种颜色的交界处网格没有连接，即存在重复节点，你可以打开节点检查一下，然后合并节点。

2：假如您是在做压力分析  那会是有影响的喔 ~~

例如:同样都是给予10Mpa压力,紫色的面  压力的方向会是朝上  而蓝色的面 压力的方向会是朝下

如何改变元素法线方向?!

可以用 ;P ;P ;P

AREVERSE, ,
Reverses the normal of an area, regardless of its connectivity or mesh status.

Menu Paths[table][tr][td]Main Menu>Preprocessor>Modeling>Move / Modify>Reverse Normals>of Areas[/td][/tr][/table]

Main Menu>Preprocessor>Modeling>Move / Modify>Reverse Normals>of shell elems
赞一下(1人) 回复此楼
3楼2011-05-26 22:20:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haitaoyu0703

新虫 (小有名气)
好痛苦 看来真得找个人给我解决了 论坛上没人会么？
赞一下 回复此楼
4楼2011-05-28 18:16:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haitaoyu0703

新虫 (小有名气)
★
臭水沟(金币+1): 能请您说明怎么解决的吗？欢迎常来交流~~ 2011-05-30 09:16:44
问题已解决 自己搜啊搜 哎
还是谢谢大家啊
赞一下(1人) 回复此楼
5楼2011-05-29 22:51:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haitaoyu0703

新虫 (小有名气)
★
臭水沟(金币+1): 谢谢，欢迎常来交流~~ 2011-05-30 19:18:56
我的问题是面的法向问题引起的，所以修改有问题的面的法向就可以了

对于对话框的问题，是由于网格划分方法不同引起的，采用映射网格，问题解决了
赞一下(1人) 回复此楼
6楼2011-05-30 16:46:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
