[交流] 石英管跟不锈钢管路的链接

我想要将石英管作为固定床，管路用不锈钢管，但是不知道中间如何连接，貌似石英管气密性的问题难以解决，不知道是否有在这方面比较有经验的朋友，还望不吝赐教！
回复此楼

» 收录本帖的淘帖专辑推荐

试验相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼2011-05-25 09:16:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

司水良言

铁杆木虫 (正式写手)
★
wxlcs(金币+3):谢谢参与
石英管我一般用外径是6的，管路则是3的。两者之间用6转3的两通加卡套连接，在压力几个大气压下完全没问题。
赞一下(2人) 回复此楼
2楼2011-05-25 09:44:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxlcs

金虫 (小有名气)
引用回帖:
Originally posted by 司水良言 at 2011-05-25 09:44:47:
石英管我一般用外径是6的，管路则是3的。两者之间用6转3的两通加卡套连接，在压力几个大气压下完全没问题。

谢谢你，不过还能麻烦你提供下这个卡套的详细点的信息么，譬如哪边购买的，具体的叫什么卡套之类的，如果可以的话能否传个照片我看下，麻烦了！
赞一下 回复此楼
3楼2011-05-25 13:54:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangbohejin

木虫之王 (文学泰斗)
★
wxlcs(金币+3):谢谢参与
尽可能地用加长石英管。考虑热对接头的影响。。。。
赞一下(1人) 回复此楼
4楼2011-05-25 14:01:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingshaojun0823

荣誉版主 (文坛精英)
★
wxlcs(金币+3):谢谢参与
O型圈密封
回复此楼
5楼2011-05-25 14:08:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

司水良言

铁杆木虫 (正式写手)
★ ★ ★
zhangwengui330(金币+3): 谢谢应助！！ 2011-05-25 20:51:15
引用回帖:
Originally posted by wxlcs at 2011-05-25 13:54:10:
谢谢你，不过还能麻烦你提供下这个卡套的详细点的信息么，譬如哪边购买的，具体的叫什么卡套之类的，如果可以的话能否传个照片我看下，麻烦了！

你既然是学化工工艺的，应该知道卡套这种基本的管路连接小件吧。就是不锈钢的小圈圈和小圆锥的小东西。它比O形圈结实耐磨，后者用的时间长了需要更换。我用手机拍了几张照片，但是手边没有数据线，晚上给你发个图你看看吧。
赞一下(3人) 回复此楼
6楼2011-05-25 15:04:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxlcs

金虫 (小有名气)
引用回帖:
Originally posted by 司水良言 at 2011-05-25 15:04:07:
你既然是学化工工艺的，应该知道卡套这种基本的管路连接小件吧。就是不锈钢的小圈圈和小圆锥的小东西。它比O形圈结实耐磨，后者用的时间长了需要更换。我用手机拍了几张照片，但是手边没有数据线，晚上给你发个 ...

太谢谢你啦，普通的不锈钢管路之间的卡套我见过的，但是跟石英管的我不晓得该是怎么样子的看来工艺没学好，呵呵！
赞一下 回复此楼
7楼2011-05-25 17:04:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxlcs

金虫 (小有名气)
引用回帖:
Originally posted by 司水良言 at 2011-05-25 15:04:07:
你既然是学化工工艺的，应该知道卡套这种基本的管路连接小件吧。就是不锈钢的小圈圈和小圆锥的小东西。它比O形圈结实耐磨，后者用的时间长了需要更换。我用手机拍了几张照片，但是手边没有数据线，晚上给你发个 ...

太谢谢你啦，普通的不锈钢管路之间的卡套我见过的，但是跟石英管的我不晓得该是怎么样子的看来工艺没学好，呵呵！
赞一下 回复此楼
8楼2011-05-25 17:07:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

司水良言

铁杆木虫 (正式写手)
引用回帖:
Originally posted by 司水良言 at 2011-05-25 15:04:07:
你既然是学化工工艺的，应该知道卡套这种基本的管路连接小件吧。就是不锈钢的小圈圈和小圆锥的小东西。它比O形圈结实耐磨，后者用的时间长了需要更换。我用手机拍了几张照片，但是手边没有数据线，晚上给你发个 ...

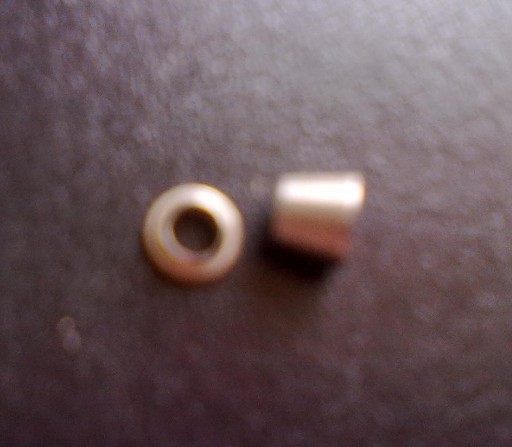

拍的不太清楚，手机像素不给力。。。好像就是你说的普通的不锈钢管路之间的卡套，不过我接石英管和玻璃管时会垫点玻璃毛或者O形圈。密封性没问题，抽真空可以到-0.09MPa。
哎呀，谢谢你的红花，受之有愧~
祝实验顺利！
赞一下 回复此楼
9楼2011-05-25 20:32:30
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jifan

木虫 (著名写手)
★
wxlcs(金币+3):谢谢参与
楼主，法兰密封很容易办到的！

法兰，在倒角处加O形密封圈即可！
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

Luckner
10楼2011-05-25 20:39:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxlcs

金虫 (小有名气)
引用回帖:
Originally posted by 司水良言 at 2011-05-25 20:32:30:
拍的不太清楚，手机像素不给力。。。好像就是你说的普通的不锈钢管路之间的卡套，不过我接石英管和玻璃管时会垫点玻璃毛或者O形圈。密封性没问题，抽真空可以到-0.09MPa。
哎呀，谢谢你的红花，受之有愧~
...

呵呵，手机毕竟不是照相机，看得清楚了，卡套是一样的，不过你是在石英管上装了卡套？石英管会不会碎掉哦！
赞一下 回复此楼
11楼2011-05-25 21:08:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangna2079

银虫 (小有名气)
★
wxlcs(金币+3):谢谢参与
用法兰连接，对接的地方加上垫圈，应该就没有问题了。
赞一下(1人) 回复此楼
12楼2011-05-25 21:20:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jlupce

至尊木虫 (著名写手)
★
wxlcs(金币+3):谢谢参与
引用回帖:
Originally posted by 司水良言 at 2011-05-25 15:04:07:
你既然是学化工工艺的，应该知道卡套这种基本的管路连接小件吧。就是不锈钢的小圈圈和小圆锥的小东西。它比O形圈结实耐磨，后者用的时间长了需要更换。我用手机拍了几张照片，但是手边没有数据线，晚上给你发个 ...

卡套这种基本的管路连接小件对不锈钢管好用,对石英管也行?请把你连接的照片给大家看一下
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

Luckner
13楼2011-05-25 22:35:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rtm2010

捐助贵宾 (正式写手)
★
wxlcs(金币+3):谢谢参与
石英管使用时都需要仔细，金属卡套都风险较大，不小心就会弄碎石英管，如果一定要使用卡套的话，建议采用聚四氟乙烯卡套，都有标准件，当然还有别的方式，固定床我们帮别人做的多，比如石英法兰连接，若有兴趣定做的话，可随时与我联系。
赞一下(1人) 回复此楼
14楼2011-05-25 23:00:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

高驹

至尊木虫 (职业作家)
★
wxlcs(金币+3):谢谢参与
有一种橡胶的O型圈，应该可以。
赞一下(1人) 回复此楼
15楼2011-05-26 09:44:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiyc1982

木虫 (正式写手)
★
wxlcs(金币+3):谢谢参与
大家说的很详细了
赞一下(1人) 回复此楼
16楼2011-05-26 09:54:52
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liang8887

至尊木虫 (文坛精英)
★
wxlcs(金币+3):谢谢参与
祝好运！
回复此楼
17楼2011-05-26 10:16:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liang8887

至尊木虫 (文坛精英)
祝好运！
回复此楼
18楼2011-05-26 10:17:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
★
wxlcs(金币+3):谢谢参与
本帖仅楼主可见
赞一下
20楼2012-01-10 21:55:46
 已阅   申请C-EPI   回复此楼   编辑   查看我的主页

hjqy

银虫 (初入文坛)
★
wxlcs(金币+3):谢谢参与
引用回帖:
1楼: Originally posted by wxlcs at 2011-05-25 09:16:53:
我想要将石英管作为固定床，管路用不锈钢管，但是不知道中间如何连接，貌似石英管气密性的问题难以解决，不知道是否有在这方面比较有经验的朋友，还望不吝赐教！

一般的卡套不能用，石英没有那么好的强度。如果温度高用石墨密封圈，温度不高用硅胶管之类的材质就行吧
赞一下(1人) 回复此楼
21楼2012-01-10 22:47:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qianniuhua201

木虫 (正式写手)
★
wxlcs(金币+3):谢谢参与
我就是用的石英管和不锈钢管连接来做光催化实验的，石英管是在工厂定做的，两头粗中间细的，长30厘米左右，中间直径半厘米，两头直径一厘米多，将不锈钢管插进橡胶塞，把橡胶塞跟石英管连起来，我们实验室这样做了几年了，没问题的!
赞一下(1人) 回复此楼
22楼2012-01-11 11:02:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

娃娲

金虫 (小有名气)
★
wxlcs(金币+3):谢谢参与
引用回帖:
21楼: Originally posted by hjqy at 2012-01-10 22:47:18:
一般的卡套不能用，石英没有那么好的强度。如果温度高用石墨密封圈，温度不高用硅胶管之类的材质就行吧

是说还用金属卡套，密封圈换成石墨密封圈吗？那样石英管还是容易碎掉吧~我做了两天实验管子就废了……请赐教
赞一下(1人) 回复此楼
23楼2012-01-14 09:25:54
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

eszhan

木虫 (著名写手)
★
wxlcs(金币+3):谢谢参与
我们是用Si橡胶O圈密封的
赞一下(1人) 回复此楼
24楼2012-01-24 11:52:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Luckner

新虫 (初入文坛)
★
wxlcs(金币+3): 谢谢参与
送鲜花一朵
引用回帖:
296257楼: Originally posted by jifan at 2011-05-25 20:39:18
楼主，法兰密封很容易办到的！

法兰，在倒角处加O形密封圈即可！

你好，请问用什么样的法兰可以呀？我现在也是遇到了陶瓷管与不锈钢管连接的问题，望赐教！
赞一下 回复此楼
25楼2012-09-20 15:43:27
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Luckner

新虫 (初入文坛)
送鲜花一朵
引用回帖:
302242楼: Originally posted by jlupce at 2011-05-25 22:35:47
卡套这种基本的管路连接小件对不锈钢管好用,对石英管也行?请把你连接的照片给大家看一下...

请问用什么法兰可以实现陶瓷管和不锈钢管的连接呀？
赞一下 回复此楼
26楼2012-09-20 16:12:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gcworm

木虫 (职业作家)
★
wxlcs(金币+3): 谢谢参与
路过，帮你顶一下
回复此楼
27楼2012-09-20 19:57:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jifan

木虫 (著名写手)
引用回帖:
2440686楼: Originally posted by Luckner at 2012-09-20 15:43:27
你好，请问用什么样的法兰可以呀？我现在也是遇到了陶瓷管与不锈钢管连接的问题，望赐教！...

你要实现什么样的连接，给个图
赞一下 回复此楼
28楼2012-09-20 21:39:09
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大花蝴蝶

木虫 (正式写手)
★
wxlcs(金币+3): 谢谢参与
引用回帖:
267927楼: Originally posted by 司水良言 at 2011-05-25 09:44:47
石英管我一般用外径是6的，管路则是3的。两者之间用6转3的两通加卡套连接，在压力几个大气压下完全没问题。

请问是什么样的卡套可以达到这样好的压强？我最近想在1.5bar的压力下在石英管内加热反应，可是我们的管路连接不好，压力稍稍大于一个大气压，接口就会脱落掉。很是愁人
赞一下 回复此楼
29楼2013-02-18 09:35:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大花蝴蝶

木虫 (正式写手)
引用回帖:
267927楼: Originally posted by 司水良言 at 2011-05-25 09:44:47
石英管我一般用外径是6的，管路则是3的。两者之间用6转3的两通加卡套连接，在压力几个大气压下完全没问题。

能不能给我一张连接的图片看看？
赞一下 回复此楼
30楼2013-02-18 09:35:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiyang14

禁虫 (初入文坛)
★
wxlcs(金币+3): 谢谢参与
本帖内容被屏蔽
31楼2013-10-11 16:11:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我，一路向南

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by 司水良言 at 2011-05-25 09:44:47
石英管我一般用外径是6的，管路则是3的。两者之间用6转3的两通加卡套连接，在压力几个大气压下完全没问题。

3的管路是什么材质？？卡套什么材质
赞一下 回复此楼
32楼2014-08-29 08:23:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我，一路向南

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
搞到最后 牛人也没上图哎，楼主问题解决也了么？？
赞一下 回复此楼
33楼2014-08-29 08:29:40
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a4414439a

银虫 (正式写手)
楼主解决了没啊
回复此楼
34楼2017-09-13 09:54:27
