[求助] 反应精馏模拟完，如何看反应速率，或者做反应速率图？

反应精馏模拟完，如何看反应速率，或者做反应速率图？请大侠指点
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
神啊
1楼 2011-05-17 10:20:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chsjk

铁杆木虫 (著名写手)

【答案】应助回帖

yyttu001(金币+5): 这是每一段的反应量吗？我看我的结果没有单位。另外能直接做图吗 2011-05-17 15:15:30
BLOCK->反应精馏模块->PROFILES->REACTION
赞一下 回复此楼
Itwillbebettertomorrow!
2楼2011-05-17 11:01:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chsjk

铁杆木虫 (著名写手)

【答案】应助回帖

yyttu001(金币+5): 谢谢，不过用快捷键没反应~~可以上个图吗 2011-05-17 15:16:08
选中相应的column，ctrl+ALT+Y, ctrl+ALT+P作图
赞一下 回复此楼
Itwillbebettertomorrow!
3楼2011-05-17 11:08:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chsjk

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
yyttu001(金币+10): 辛苦辛苦 我会了，谢谢 2011-05-18 08:50:00
xiegangmai(金币+4): 谢谢应助！ 2011-05-18 23:06:49
引用回帖:
Originally posted by yyttu001 at 2011-05-17 10:20:55:
反应精馏模拟完，如何看反应速率，或者做反应速率图？请大侠指点

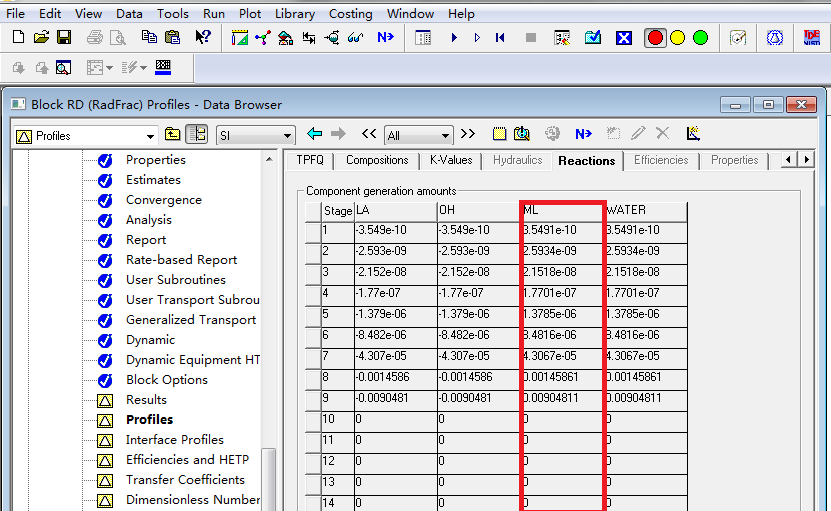

是每一段的，如果你的反应方程用的是BUILT-IN POWER LAW EXPRESSION, 那单位应该是SI国际单位

1，选择反应生成物(ML),
2，点击菜单中的PLOT
3，点击Y-AXIS VARIABLE
4，点击DISPLAY PLOT
在这里x-AXIS VARIABLE可选可不选
赞一下(1人) 回复此楼
Itwillbebettertomorrow!
4楼2011-05-17 16:08:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chsjk

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
Originally posted by yyttu001 at 2011-05-17 10:20:55:
反应精馏模拟完，如何看反应速率，或者做反应速率图？请大侠指点

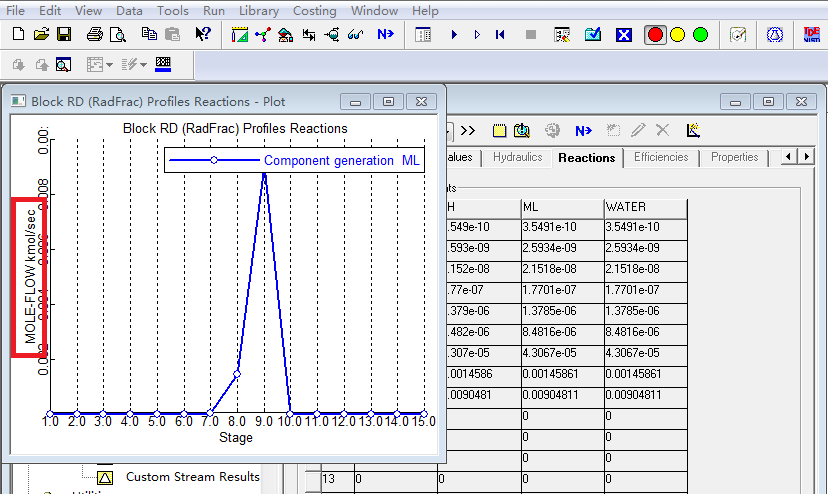

结果：

图中也会显示单位
赞一下 回复此楼
Itwillbebettertomorrow!
5楼2011-05-17 16:16:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyttu001

银虫 (小有名气)
引用回帖:
Originally posted by chsjk at 2011-05-17 16:16:45:
结果：

图中也会显示单位

这个红色的框框是怎么加上去的？
我希望学熟练了，以后也能帮助别人，也许也要像你这样截图
赞一下 回复此楼
神啊
6楼2011-05-18 08:55:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chsjk

铁杆木虫 (著名写手)
引用回帖:
Originally posted by yyttu001 at 2011-05-18 08:55:06:
这个红色的框框是怎么加上去的？
我希望学熟练了，以后也能帮助别人，也许也要像你这样截图

我是用WINDOWS自带的画图工具加的红色矩形边框
赞一下 回复此楼
Itwillbebettertomorrow!
7楼2011-05-18 16:29:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shaofain

铁虫 (初入文坛)
★
臭水沟(金币+1): 想跟谁说话，就点击谁的帖子“引用回复”~ 2011-07-23 10:20:24
你好，看到你的帖子相信你定是aspen高手，我是新手，可否交流一下，email：shoafain@163.com
赞一下(1人) 回复此楼
8楼2011-07-23 09:04:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyttu001

银虫 (小有名气)
引用回帖:
Originally posted by shaofain at 2011-07-23 09:04:54:
你好，看到你的帖子相信你定是aspen高手，我是新手，可否交流一下，email：shoafain@163.com

抬举我了，至今还是低低手
赞一下 回复此楼
神啊
9楼2011-07-23 15:21:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

605842450

新虫 (初入文坛)
你是模拟反应精馏，刚好我也正模拟中，高手能否交流下？          QQ：605842450
