[求助] 求助后处理方法

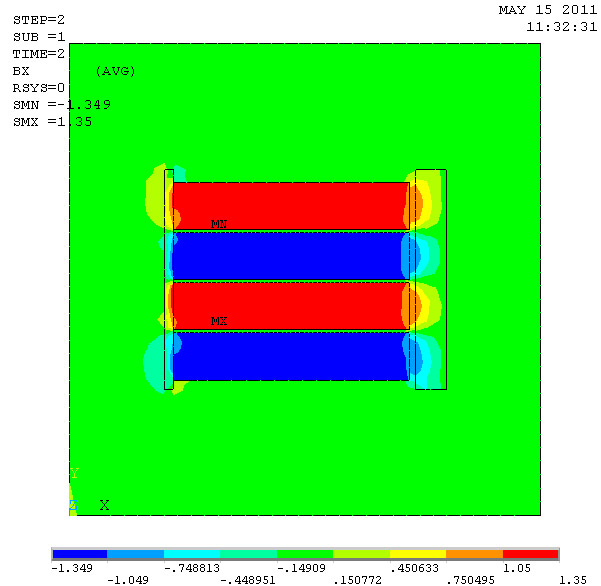

本人做了一下2D永磁铁磁感应强度分布模拟，采用4个永磁铁，两两磁铁的磁极反向，磁铁之间有1mm空气间隙，一端有一个3mm铁片（碳钢）吸合在磁铁上，另一端在距离磁铁表面2mm处有一个厚度10mm长70mm的铁板（碳钢），周围全是空气。计算后的结果见附图。
怎样后处理才能实现：求磁感应强度在10mm碳钢板左表面每一点处的大小，最后绘制成曲线，横轴是碳钢板左表面各点距碳钢板左下角点（定为原点）的距离，纵轴是各点对应磁感应强度的大小。本人菜鸟不知道如何才能实现，还大虾指点


[ Last edited by shagf on 2011-5-16 at 18:59 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-05-16 18:56:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zy4634861zy

金虫 (小有名气)

【答案】应助回帖

★
shagf(金币+2): 谢谢交流，我先试试看，这个我还不会用 2011-05-17 18:53:14
xiegangmai(金币+1): 谢谢应助！ 2011-05-18 23:10:24
shagf(金币+2): 2011-05-21 13:30:35
可以用ansys中的隐藏的功能，Plotctrl---style---Hidden line options---Type of Plot,
赞一下(1人) 回复此楼
2楼2011-05-17 16:26:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shagf

金虫 (正式写手)
★
xiegangmai(金币+1): 可以把命令贴出来吗？供别的虫友学习！ 2011-05-18 23:10:56
此问题我已经自己解决了，我这是二维问题，用几句指令就ok
赞一下(1人) 回复此楼
3楼2011-05-18 11:27:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shagf

金虫 (正式写手)
★ ★ ★ ★
xiegangmai(金币+4): 鼓励讨论交流！ 2011-05-19 21:43:41
/POST1
ESEL,,MAT,,1        !选出实体
NSLE,S,ALL
NSEL,S,LOC,X,1  !选择出需要的层面
NPLOT,1             !画出所选层面的所有节点
NLIST,ALL              !获得了被选点的坐标
PRNSOL,H,COMP        !获得这些点上的磁感应强度
赞一下(1人) 回复此楼
4楼2011-05-19 07:53:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白头到老

新虫 (初入文坛)
学习了
回复此楼
5楼2011-05-19 12:15:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

3521325

银虫 (小有名气)

【答案】应助回帖

shagf(金币+2): 谢谢交流 2011-05-19 18:59:39
shagf(金币+4): 2011-05-21 13:30:15
就是主菜单和应用菜单上的一些操作
赞一下 回复此楼
坚持下来的就会好的！！
6楼2011-05-19 16:22:57
