| 查看: 6663 | 回复: 13 | ||||
[交流]
有了解扫描电子显微镜（sem）的吗？
|
||||
|

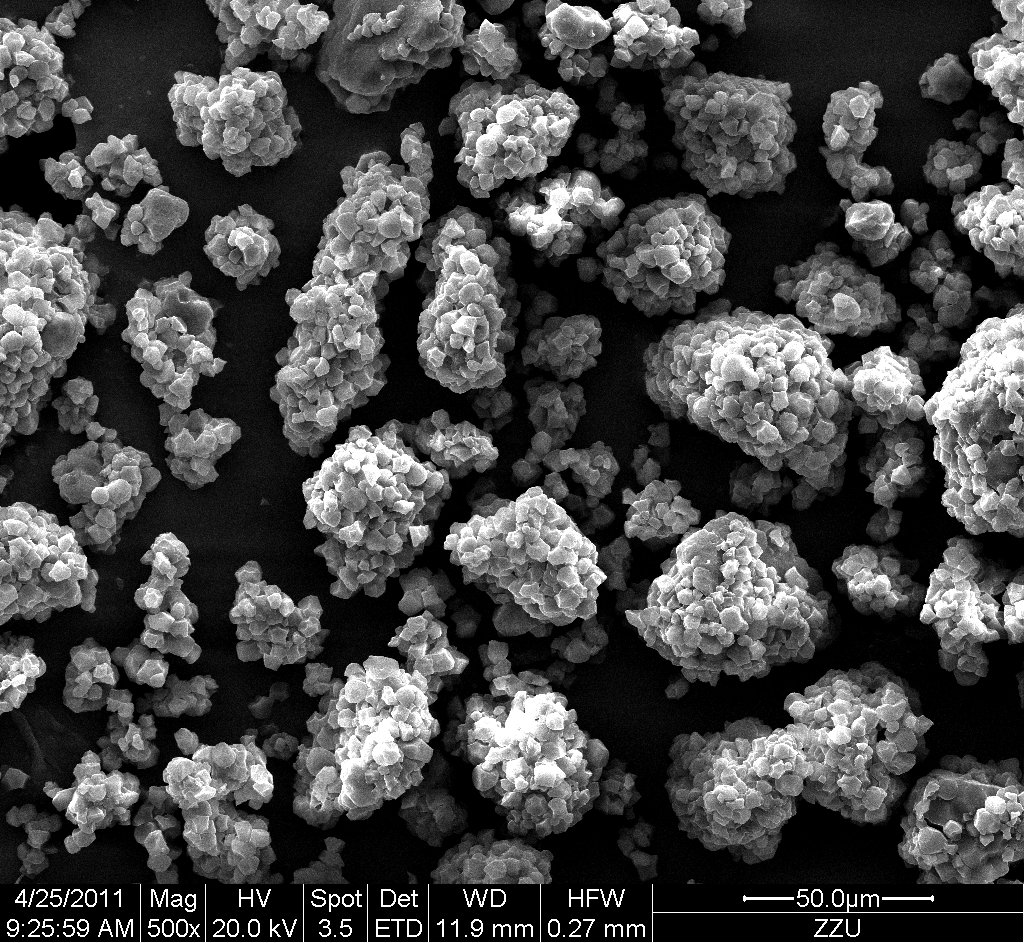

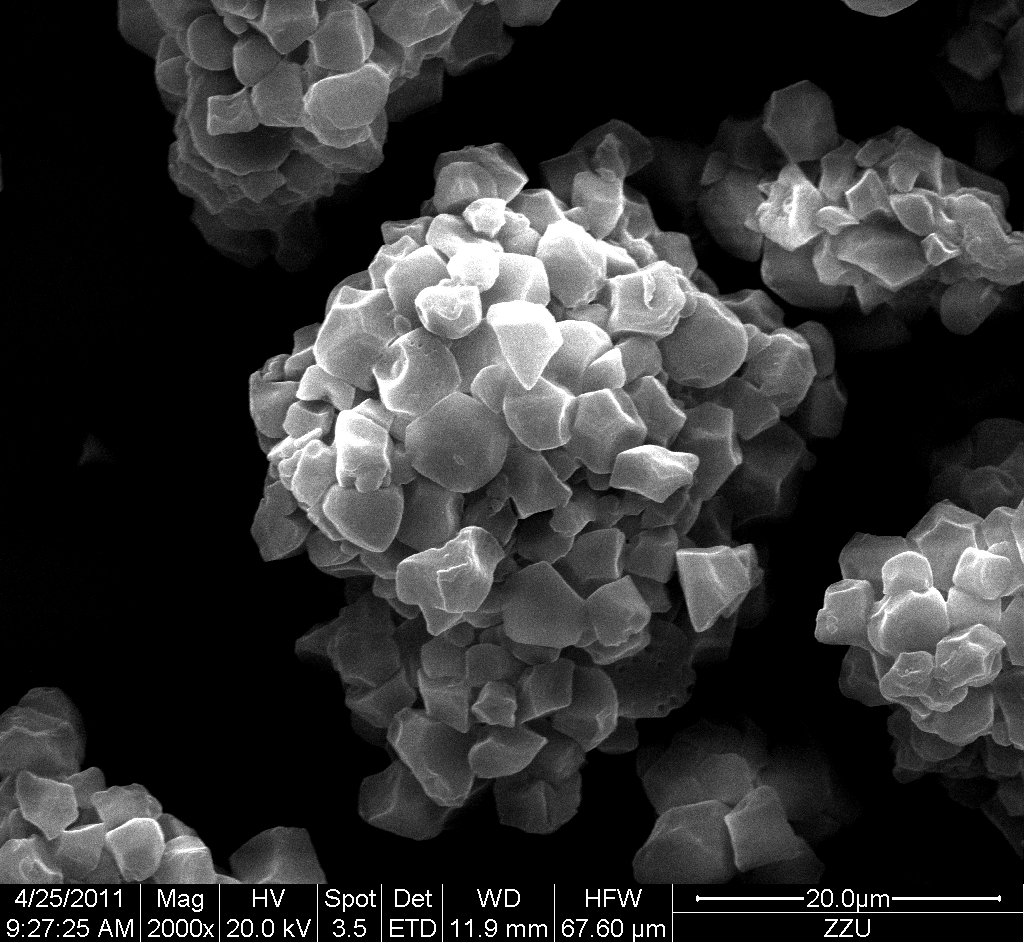

前段时间做了糯米淀粉的sem，显示淀粉颗粒团聚了，小颗粒都聚成一个个的球形团状，别人做出来的都是一个颗粒一个颗粒的，这种现象是由于当初买的淀粉粉碎度不够？还是由于不够干燥？ 我该怎么处理这个样品呢？ 抱歉忘了说做法了，直接黏在碳胶上镀金。。   [ Last edited by yiren98 on 2011-5-9 at 17:16 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 探针 高分子 SEM |
» 本帖已获得的红花（最新10朵）
善忠伟» 猜你喜欢
越来越担心硕士毕业后没有竞争力了
已经有12人回复
-
闲聊
已经有6人回复
-
申博求助
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 扫描电镜eds线扫描出现了不该出现的线
已经有4人回复
- 电子扫描电镜测试表观结构
已经有13人回复
- 能否用环境扫描电子显微镜观察细菌？
已经有6人回复
- 透射电镜观察细胞形态
已经有4人回复
- SEM 扫描电镜制样
已经有5人回复
- 免费扫描探针显微镜图像处理软件-WSxM软件
已经有353人回复
- 光学显微镜下个扫描电镜下观察叶表皮特征有什么不同？
已经有5人回复
- 扫描电子显微镜可以测液态样品不
已经有13人回复
- 晒晒你知道的一些仪器的使用方法和注意事项之二----------扫描电子显微镜
已经有20人回复
- 芽孢杆菌的表征，SEM STM 环境扫描电镜
已经有14人回复
- 扫描电子显微镜细菌图片
已经有63人回复
- 【求助/交流】天津哪里可以提供环境扫描电子显微镜和透射电子显微镜的测试
已经有4人回复
- 【求助】请教场发射扫描电镜
已经有9人回复
- 【求助】SEM镀碳还是镀金的问题
已经有16人回复
» 抢金币啦！回帖就可以得到:
-
坐标上海，诚征结婚对象
+1/975
-
坐标北京 互联网行业，计算机专业，90后178男子，找女友。
+1/85
-
海南大学化学化工学院光激励功能材料团队招收2027年博士生
+1/83
-
静电纺丝膜厚度问题
+1/76
-
南开大学环境科学与工程学院 环境与人体健康方向 招博士研究生、硕士研究生各1名
+1/71
-
哈尔滨工业大学招收博士研究生（欢迎环境、生物、市政、农业、化学等专业）长期有效
+1/41
-
北京师范大学吴老师招收申请考核制 2027级学术博士生（环境/遥感/人工智能方向等）
+1/34
-
浙大许军课题组招聘
+1/24
-
【交流】科技成果评价简要流程，新手参考
+1/9
-
中科大 冯伟 课题组招生-电化学 电池
+1/8
-
清华大学深圳国际研究生院-智慧健康建筑实验室-2027年博士招生
+1/7
-
招聘光电方向博士后、讲师和副教授
+1/7
-
招聘光电方向博士后、讲师和副教授
+1/5
-
您身边的科研非标定制专家--赛思睿
+1/4
-
东南大学招收博士研究生
+1/3
-
海南大学招收2027级博士/博士后
+1/3
-
东南大学招收博士研究生
+1/2
-
Luminex多重细胞因子检测：技术原理、性能优势与应用场景
+1/1
-
海南大学招收2027级博士/博士后
+1/1
-
东南大学招收博士研究生
+1/1
★
yiren98(金币+1):谢谢参与
yiren98(金币+1):谢谢参与
|
这种粒子粒径太大或者太小都会在SEM下出现一些特殊的情况，正如楼上几位虫子说的，你的样品性能（其中包括样品纯度、粒径尺度以及样品导电性能等）、制样方法（溶剂挥发制样、干样粉末制样或者其他方法）、以及SEM的电压等参数都会对你的电子显微镜微分析结果有影响。 淀粉的东西没有做过，但是建议楼主考虑一下几点： 1.制样过程中样品是否纯净（原溶剂或者制样溶剂是否完全干燥） 2.湿法制样应注意选择合适的分散剂（溶剂），防止挥发过慢造成样品的团聚；制样浓度应根据样品经验有一个范围，太稀找不到合适的结果，太浓也会造成严重团聚；干法制样应注意将你的样品研磨的足够细，粘在导电胶带上后务必用洗耳球将大块的（可能肉眼已经不能分辨的）吹走。 3.通过文献或者经验确定一下你的样品是否导电，在高压下表面是否放电，这一点跟团聚倒是没有太多关系，但是也会影响你得到SEM图像的质量。 祝楼主好运 |
8楼2011-05-10 08:25:30
2楼2011-05-09 16:41:15
3楼2011-05-09 16:46:50
4楼2011-05-09 16:58:44
5楼2011-05-09 17:05:02
6楼2011-05-09 18:04:10
7楼2011-05-10 08:10:32
9楼2011-05-10 10:03:08
10楼2011-05-13 00:37:51
11楼2011-05-13 08:29:10
12楼2013-03-19 11:28:48
13楼2013-07-05 08:34:10
14楼2016-02-29 09:56:54
