[求助] 固液耦合传热问题

遇到这样的问题一直解决不了，请高手帮忙：
在方型容器内部通过圆形的热源加热，液体为无机盐，为了增加导热系数，在对角线上增加不锈钢翅片，固液面之间设定coupled边界条件，热源设定为heat flux热条件，由于固液两部分都和热源接触，因此两个边都是heat flux条件。
现在的问题是：不锈钢翅片不但不能加快传热，反而阻碍了热传导，不知道问题出在哪里，还请给问帮忙解决
回复此楼

» 收录本帖的淘帖专辑推荐

科研资源

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-04-22 22:37:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)

帝国空军中将
★ ★
ben_ladeng(金币+2): 欢迎继续您的解答。 2011-04-24 12:26:16
引用回帖:
Originally posted by flywoud at 2011-04-22 22:37:36:
遇到这样的问题一直解决不了，请高手帮忙：
在方型容器内部通过圆形的热源加热，液体为无机盐，为了增加导热系数，在对角线上增加不锈钢翅片，固液面之间设定coupled边界条件，热源设定为heat flux热条件 ...

我对你的模型的理解是这样滴，不知对否

容器内的热源只有圆形部件，如是，换热以对流换热为主，
如果加上翅片，实际上无需设置heat flux，只设置材质，计算皆由软件自动完成。

至于翅片能否增强对流，那倒不是十分确定的事，因为翅片不是热源，而是被热源，还有可能减弱对流。
赞一下(1人) 回复此楼
Patienceisbitter,butitsfruitissweet.
2楼2011-04-23 19:42:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

★
ben_ladeng(金币+1): 谢谢参与 2011-04-24 12:26:26
flywoud(金币+5): 谢谢回复 2011-04-24 13:00:30
这个应该是设置的问题可能，热边界条件改一下~~
赞一下(1人) 回复此楼
3楼2011-04-24 09:02:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flywoud

至尊木虫 (正式写手)

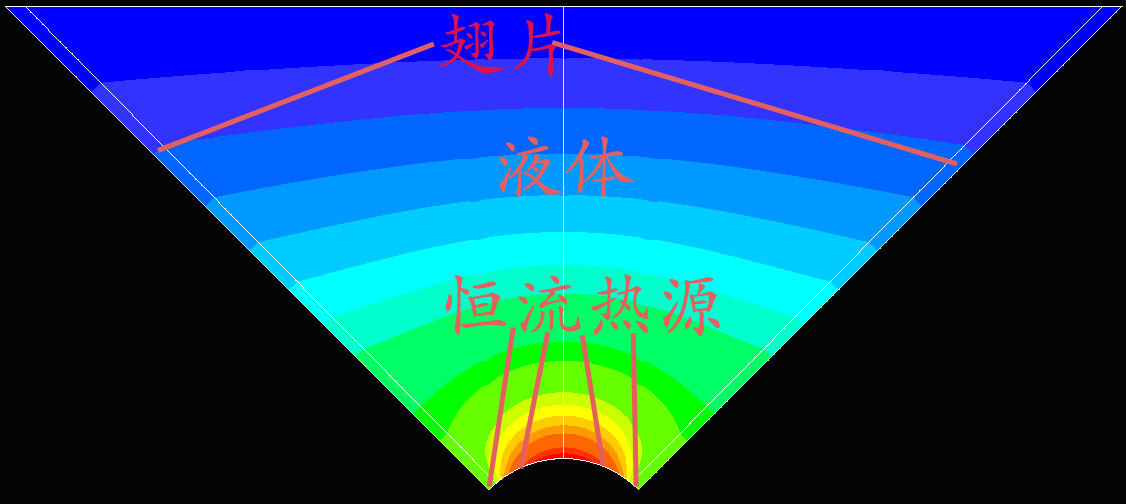

云图是这样的
赞一下 回复此楼
4楼2011-04-24 13:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flywoud

至尊木虫 (正式写手)
引用回帖:
Originally posted by seaharrier at 2011-04-23 19:42:27:
我对你的模型的理解是这样滴，不知对否

容器内的热源只有圆形部件，如是，换热以对流换热为主，
如果加上翅片，实际上无需设置heat flux，只设置材质，计算皆由软件自动完成。

至于翅片能否增强对流，那 ...

麻烦您看看我上传的温度云分布图片
赞一下 回复此楼
5楼2011-04-24 13:04:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flywoud

至尊木虫 (正式写手)
引用回帖:
Originally posted by wuming524 at 2011-04-24 09:02:35:
这个应该是设置的问题可能，热边界条件改一下~~

麻烦您看看我的温度分布云图
赞一下 回复此楼
6楼2011-04-24 13:05:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnliujian

木虫 (正式写手)

【答案】应助回帖

估计还是理论问题，看看那个云图可能有帮助。
赞一下 回复此楼
7楼2011-04-25 07:06:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄昊

新虫 (小有名气)
我准备做热交换器热量交换的计算模拟，由于是第一次接触，在这一方面的知识也比较的缺乏，请教下一般做这种模拟一般是用什么方法以及那种软件，另外再想请问下需要具备哪些方面的基础知识。感谢万分！！！
赞一下 回复此楼
8楼2011-05-02 08:39:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flywoud

至尊木虫 (正式写手)
我用的fluent，听说ansys比较好，但是我没有用过
你可以请教其他人
赞一下 回复此楼
9楼2011-05-04 08:32:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
