小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » 流体机械 » 【求助】风洞整流设计
91/1返回列表
查看: 2081  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

flyman-1984

木虫 (正式写手)

[交流] 【求助】风洞整流设计

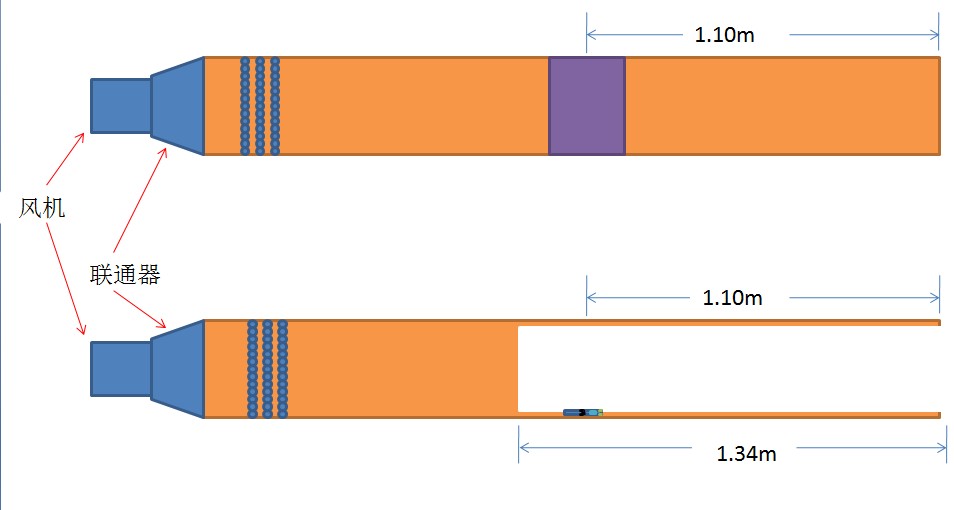

我做了一个小型风洞，截面为0.6m*0.42m，一端为风机，直径为0.40，自加工一个联通装置连接风机和风洞的端口，风洞内靠近风机的部分加了四页蜂窝芯板整流网，各页蜂窝芯板间距为10cm，单个蜂窝芯小孔为六边形状，厚度1cm，边长0.5cm，密度很大。

问题是：在风洞内部的风速不均匀，梯度比较大，中间风速为1.5m/s,边界风速达到4.00m/s，但是风速比较稳定，请问如何能使得风速在各个断面上梯度变小。

PS：我没学过流体力学，还望达人指教，十分感谢！！！！！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-04-16 22:35:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jestin508

银虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
gordon2008(金币+1): 欢迎交流 2011-09-15 14:44:17
中间流速会比边界流速高？越接近固壁风速应该越小才对啊，要使流速梯度减小可以减小固壁表面粗糙度。或者适当增加整流网靠近固壁附件的空隙。
赞一下(2人) 回复此楼
2楼2011-09-15 10:56:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuj0106

新虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by jestin508 at 2011-09-15 10:56:41:
中间流速会比边界流速高？越接近固壁风速应该越小才对啊，要使流速梯度减小可以减小固壁表面粗糙度。或者适当增加整流网靠近固壁附件的空隙。

请教搂主：我也加工了一风洞洞体，洞体是圆柱形，直径为60mm，一端跟空气压缩机连接，一端是开放式的跟大气相通，我的压缩机最大气压为0.8MPa，请问风洞内的风速怎么计算？最大风速为多少？非常感谢！
赞一下(1人) 回复此楼
3楼2011-10-18 16:47:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuj0106

新虫 (小有名气)
引用回帖:
1楼: Originally posted by flyman-1984 at 2011-04-16 22:35:53:
我做了一个小型风洞，截面为0.6m*0.42m，一端为风机，直径为0.40，自加工一个联通装置连接风机和风洞的端口，风洞内靠近风机的部分加了四页蜂窝芯板整流网，各页蜂窝芯板间距为10cm，单个蜂窝芯小孔为六边形状，厚 ...

请问你的风洞是右端是开放式的吗？洞内风速是怎么计算的？谢谢！
赞一下 回复此楼
4楼2011-10-18 16:49:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nonoboy_82

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
你可以确定你的风速测量是准确的吗？因为加了整流设备之后出现中间风速低于边界流速很奇怪。
从风机出来的气流参数大致是多少？
风洞出口直接和大气环境接通？
赞一下(1人) 回复此楼
5楼2011-12-31 16:02:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zn472705411

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你的那个四叶蜂窝芯板整流网哪买的,是铝的么?
赞一下 回复此楼
6楼2012-05-23 09:55:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2000jh

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我也觉的不对：中间风速为1.5m/s,边界风速达到4.00m/
赞一下 回复此楼
7楼2012-07-02 23:51:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2000jh

铜虫 (初入文坛)
你可以试试量气压试试
赞一下 回复此楼
8楼2012-07-02 23:52:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ahmon

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
根据测量结果 风洞内气流都是紊乱的吧？
有风洞设计手册 可以参考下，先数值模拟在动手生产。
赞一下 回复此楼
9楼2012-11-21 02:37:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
