[交流] 【求助】求：制硫酸 干吸系统 工艺 说明书

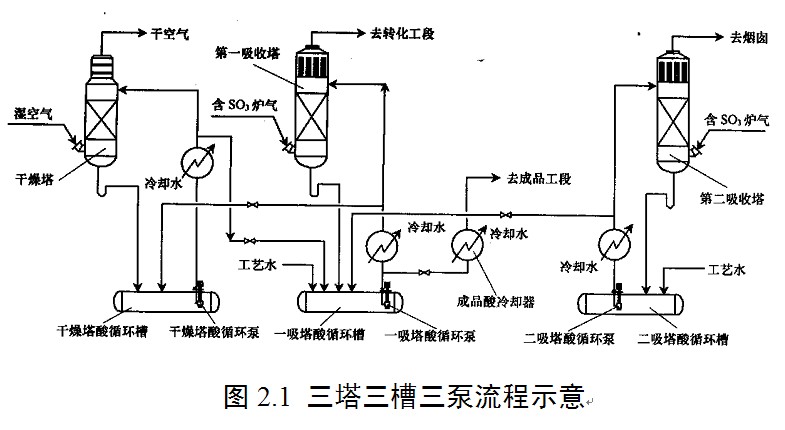

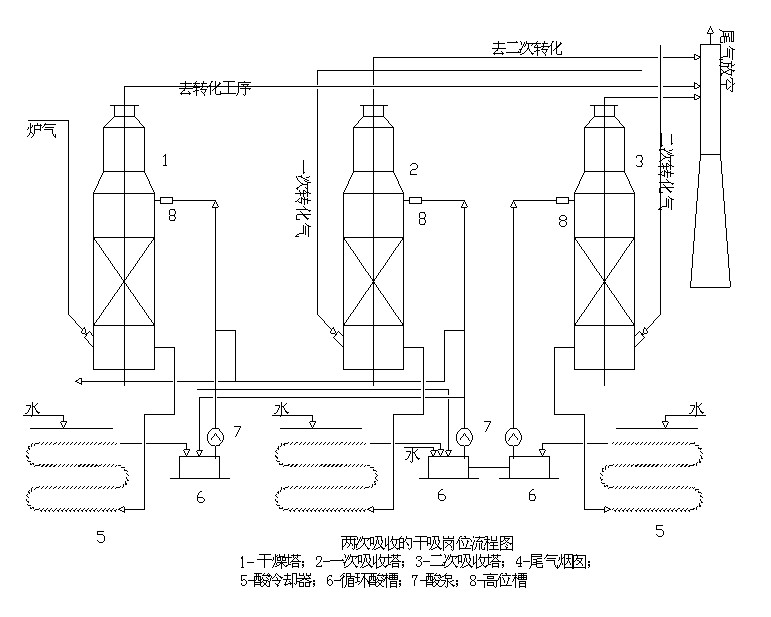

我有个硫酸干吸系统的工艺流程图，是三塔三槽三泵流程，可是我看不懂物料的走向、每个设备的具体作用，谁有这个工艺流程的说明啊？就像化工工艺学教材讲解工艺流程那样的。
谢谢。



[ Last edited by chonps20071002 on 2011-4-18 at 21:59 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-04-15 21:23:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sibianjing

木虫 (正式写手)
这个不复杂
回复此楼
2楼2011-04-16 12:39:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chonps20071002

金虫 (小有名气)
为什么我上不了图啊？
赞一下 回复此楼
3楼2011-04-18 21:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a567i

银虫 (初入文坛)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhxixik(金币+1): 感谢交流 2011-09-18 15:02:52
这个先看主管道， 就是说循环槽里面的酸大部分是用来循环用的；
带阀门的管道是用来串酸用的，因为循环槽里面的酸吸收水分或者三氧化硫后浓度都会变化。
赞一下(2人) 回复此楼
4楼2011-09-11 21:39:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醉乡常客

木虫 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
图不怎么规范，横竖都在断。
赞一下(1人) 回复此楼
5楼2011-09-12 03:53:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuyanfor1990

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我也在做这个设计，感觉上面的图有问题，可以再找找其他的。
赞一下 回复此楼
6楼2012-04-27 20:16:36
