[交流] 【讨论】这两种铸造缺陷叫什么名字?

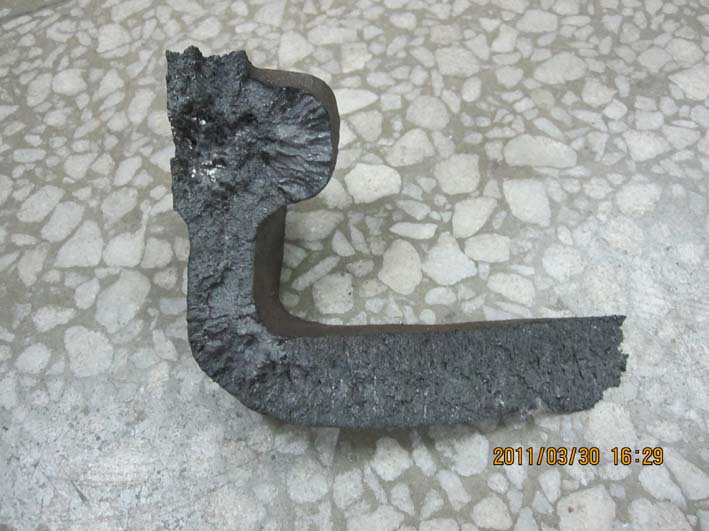

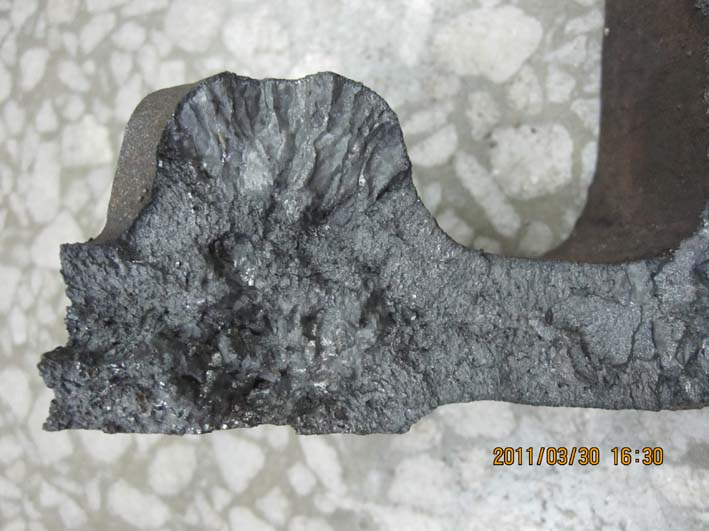

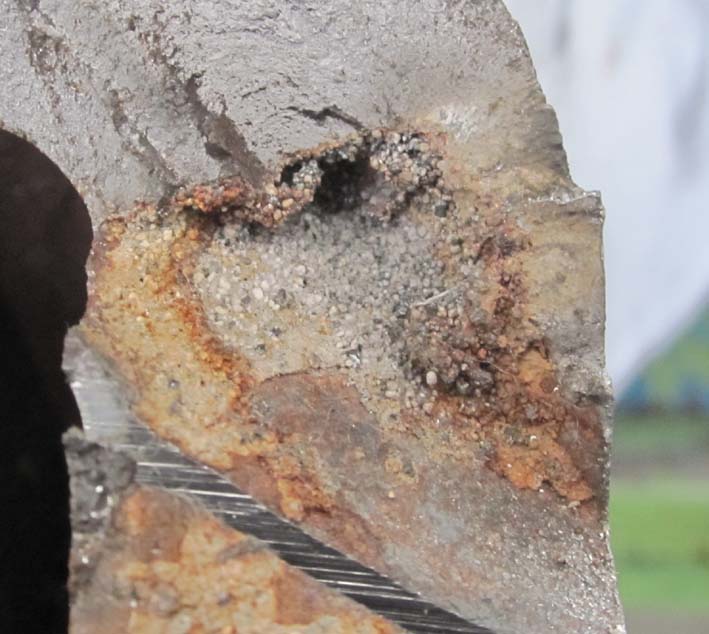

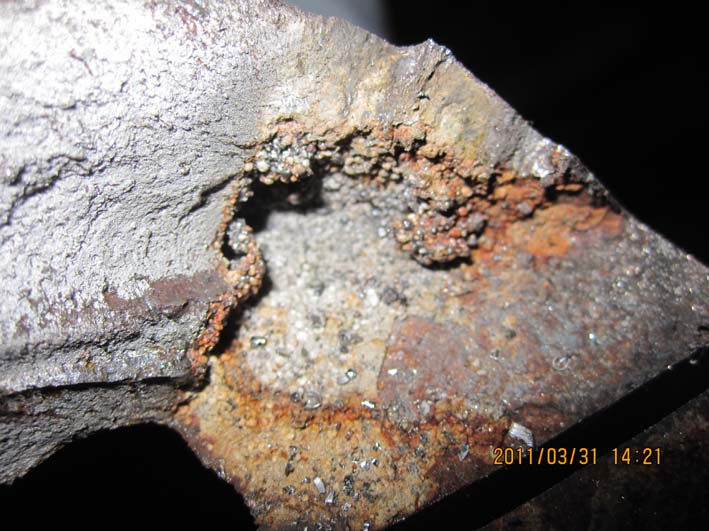

这两个为铸铁件断口,小弟没做过铸铁断口分析,各位大侠这两种铸造缺陷叫什么名字,是什么原因造成的,多谢了。会有金币奖励的,嘻嘻






回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

穿越千年

版主 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
感觉你浇的不是铁水,而是混凝土
26楼2013-06-24 13:10:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wtw320

至尊木虫 (著名写手)


缩松缩孔?
2楼2011-04-12 21:10:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zansen

金虫 (正式写手)


tsyzznicky(金币+2): 2011-04-12 21:34:53
谁做出了这样子的铸铁件!!天才呀。

第一个好像里面有砂粒?还是耐火材料?是砂粒,考虑造型。是耐火材料,考虑修炉的时候做细一些。

第二个像缩孔。太黑了看不清楚。
3楼2011-04-12 21:14:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dashuaige

新虫 (初入文坛)


tsyzznicky(金币+1): 2011-04-12 21:37:43
这个断口象是温度不合适,杂质太多,
4楼2011-04-12 21:23:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
tsyzznicky(金币+3): 2011-04-12 21:37:25
引用回帖:
Originally posted by tsyzznicky at 2011-04-12 20:33:27:
这两个为铸铁件断口,小弟没做过铸铁断口分析,各位大侠这两种铸造缺陷叫什么名字,是什么原因造成的,多谢了。会有金币奖励的,嘻嘻


[eimg]f6/31/728725_1302611 ...

上面是冒口位置夹杂和缩孔,下面是缩孔,原因是此处截面大,液体结晶收缩,补缩不足。

[ Last edited by chensijie on 2011-4-12 at 21:35 ]
5楼2011-04-12 21:34:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tsyzznicky

金虫 (著名写手)


引用回帖:
Originally posted by zansen at 2011-04-12 21:14:22:
谁做出了这样子的铸铁件!!天才呀。

第一个好像里面有砂粒?还是耐火材料?是砂粒,考虑造型。是耐火材料,考虑修炉的时候做细一些。

第二个像缩孔。太黑了看不清楚。

中国大部分工厂做的铸件都有这种缺陷吧,实验室肯定不会的,这个是结构件,中间好像是渣夹,不太确定,里面是有沙粒
6楼2011-04-12 21:36:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongfengliu

铜虫 (小有名气)


tsyzznicky(金币+1): 2011-04-13 18:35:51
第一个是夹砂+缩孔,第二个是缩孔
8楼2011-04-13 08:54:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dandaocastle

木虫 (著名写手)


tsyzznicky(金币+1): 2011-04-13 18:35:58
夹砂加大缩孔,也不知道有没有热裂了。
9楼2011-04-13 09:31:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北凌枫

银虫 (小有名气)


tsyzznicky(金币+2): 2011-04-13 18:36:41
这恐怕不是缩孔吧!这么点壁厚一般不可能出现这么大缩孔,看样子像是渣孔(如果断面动过)
  断面如未处理出来就这样那就是缩孔了——这么小的件,还是铸铁的都缩成这样了,真是铸造史上的杯具啊
10楼2011-04-13 12:54:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北凌枫

银虫 (小有名气)


看前两张图,应该不是缩孔,倒像夹砂
11楼2011-04-13 12:56:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinggehao

新虫 (小有名气)


tsyzznicky(金币+1): 2011-04-13 18:36:46
第一个是夹砂,第二个是多肉
12楼2011-04-13 14:51:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Squeeze_cast

铁虫 (小有名气)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
毛猴(金币+1): 谢谢交流! 2011-11-09 12:55:15
前面夹砂 后面缩孔
13楼2011-11-08 15:40:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gjpljc

铜虫 (正式写手)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
毛猴(金币+1): 谢谢交流! 2011-11-09 12:55:08
第一张夹渣 第二张缩孔
14楼2011-11-08 21:58:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

新来的虫

银虫 (小有名气)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
毛猴(金币+1): 谢谢交流! 2011-11-09 12:55:02
缩孔啊。都氧化了

[ 发自手机版 http://muchong.com/3g ]
15楼2011-11-09 12:52:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxibing

银虫 (初入文坛)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
zhyq8767(金币+1): 谢谢交流! 2011-11-10 19:12:19
给的信息全一点,这个缺陷出现在哪,现在笼统的说就是“缩松缩孔”
16楼2011-11-10 18:32:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云飘雪

银虫 (初入文坛)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
zhyq8767(金币+1): 欢迎常来交流! 2011-11-10 21:10:34
第一个个是沙眼加缩孔,第二个是缩松
17楼2011-11-10 21:07:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony0605

金虫 (小有名气)



小木虫(金币+0.5):给个红包,谢谢回帖
引用回帖:
16楼: Originally posted by zhangxibing at 2011-11-10 18:32:49:
给的信息全一点,这个缺陷出现在哪,现在笼统的说就是“缩松缩孔”

缩空就是比较大地空洞,缩松就是比较细小的空洞。缩松缩孔出现位置不太确定,一般出现在厚壁位置,由于凝固后体积产生收缩而液体没有补足导致。冒口设置不合理的话也会在冒口处出现。
18楼2011-11-10 23:32:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yQyq

木虫 (小有名气)



小木虫(金币+0.5):给个红包,谢谢回帖
第二个像是过烧,浇注温度偏高吧
19楼2011-11-22 10:22:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玉龙09

新虫 (初入文坛)



小木虫(金币+0.5):给个红包,谢谢回帖
前面的夹砂,后面是渣孔
20楼2012-01-01 10:51:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北凌枫

银虫 (小有名气)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
652634楼: Originally posted by tsyzznicky at 2011-04-12 20:33:27
这两个为铸铁件断口,小弟没做过铸铁断口分析,各位大侠这两种铸造缺陷叫什么名字,是什么原因造成的,多谢了。会有金币奖励的,嘻嘻



...

我认为这些缺陷均是卷入性气孔,通过设置合理的浇注系统就可解决
合理的浇注系统参考John Campbell 的第一部著作《铸造原理》和第三部著作《Complete Casting Handbook: Metal Casting Processes, Techniques and Design》
21楼2013-03-19 23:59:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北凌枫

银虫 (小有名气)



小木虫: 金币+0.5, 给个红包,谢谢回帖
该卷入性气孔可能是浇注后期浮于浇口池液面上面的渣和砂粒随液留卷入浇注系统中所致,在浇注系统设置不合理的球墨铸铁中很常见
灰铸铁中很少能发现类似缺陷
22楼2013-03-20 00:01:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cijie6639

铜虫 (初入文坛)



小木虫: 金币+0.5, 给个红包,谢谢回帖
第二個斷面與銀白的析出物是否有關
23楼2013-03-20 08:57:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大飞象小蚂蚁

新虫 (初入文坛)


温度低 呛了
24楼2013-05-21 15:17:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxfxy

铁虫 (小有名气)


这个断口象是温度不合适,杂质太多,
25楼2013-05-21 16:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JTWjtw589

银虫 (初入文坛)



小木虫: 金币+0.5, 给个红包,谢谢回帖
我认为是第一张是砂;第二张是渣和气
27楼2013-06-25 10:14:28
