[交流] 画图求助，曲线怎么分段，有附图

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-04-03 11:38:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubencai

木虫之王 (文坛精英)

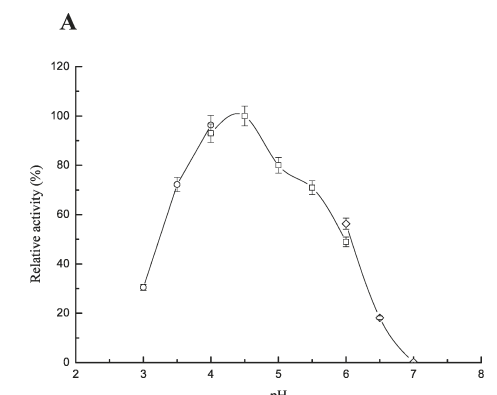

你给的附图中曲线不是分段的，是带误差线的
赞一下 回复此楼
2楼2011-04-03 16:00:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qwky2010

金虫 (著名写手)
引用回帖:
Originally posted by liubencai at 2011-04-03 16:00:44:
你给的附图中曲线不是分段的，是带误差线的

在4 和6 这两个点是分开打的啊，想知道怎么画的，谢谢了
赞一下 回复此楼
3楼2011-04-03 19:06:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vic321try

木虫 (著名写手)
引用回帖:
Originally posted by qwky2010 at 2011-04-03 19:06:50:
在4 和6 这两个点是分开打的啊，想知道怎么画的，谢谢了

看附图中数据和图，误差棒你会的吧
赞一下 回复此楼
4楼2011-04-03 19:24:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qwky2010

金虫 (著名写手)
引用回帖:
Originally posted by vic321try at 2011-04-03 19:24:52:
看附图中数据和图，误差棒你会的吧

谢谢你，我比较愚笨，还是不知道该怎么操作，按你的输入，还是不知道这个图是怎么出来的，区间怎么设置呢，谢谢啊
赞一下 回复此楼
5楼2011-04-03 20:33:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vic321try

木虫 (著名写手)
qwky2010(金币+5, 博学EPI+1): 真诚感激啦啊呵呵 2011-04-05 21:29:00
恩，看的出，你应该是初次或很少使用origin

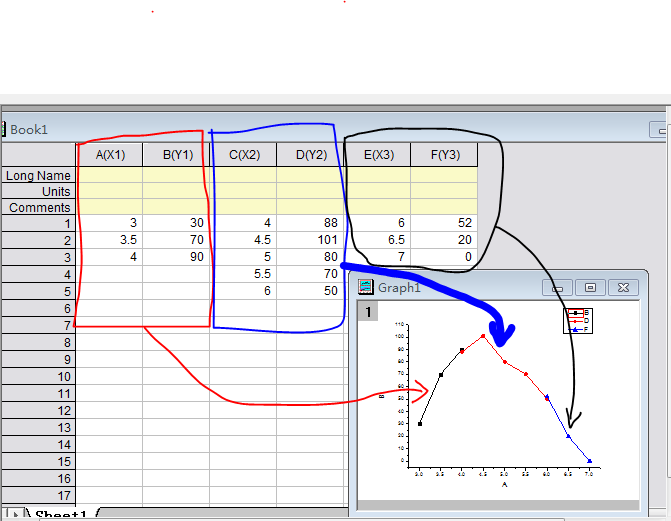

你注意一下数据表的表头，其中A、C、E三列分别为横坐标X1、X2、X3，它们对应的纵坐标分别为B（Y1）、D（Y2）、F（Y3）。这个是需要你自己设置的，方法是分别用右键单击C、E列的表头，在弹出菜单里选择“set as……”----->"X ”，然后就定义好三个横坐标了。

作图时，将A到F列数据全部选中，使用带数据点的曲线格式作图就可以了。

PS：如果有误差棒，那么，将对应的误差棒分别放在对应的纵坐标后面。例如这样的格式X1，Y1，yEr+-，误差棒列的设置也是单击表头，set as--->Y Error
赞一下 回复此楼
6楼2011-04-04 10:34:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

parklyn

铁杆木虫 (职业作家)
引用回帖:
Originally posted by vic321try at 2011-04-04 10:34:50:
恩，看的出，你应该是初次或很少使用origin
你注意一下数据表的表头，其中A、C、E三列分别为横坐标X1、X2、X3，它们对应的纵坐标分别为B（Y1）、D（Y2）、F（Y3）。这个是需要你自己设置的，方法是分别用右键单击 ...

解释的已经很到位了
