应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 学术讨论 » 【求助】TiO2固体紫外，哪条线的可见光吸收比较好？
141/1返回列表
查看: 3171  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Excel888

铁杆木虫 (正式写手)

[交流] 【求助】TiO2固体紫外，哪条线的可见光吸收比较好？

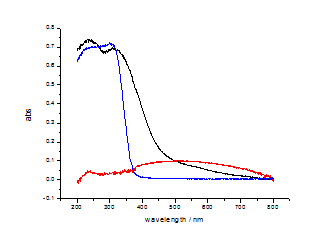

大家帮我看看，我做TiO2的可见光敏化，哪条线的可见光吸收比较好？红色的线和其他的几条怎么比？是对齐800nm，还是对齐200nm，然后比较中间的可见光的高度？多谢！


[ Last edited by Excel888 on 2011-3-30 at 10:45 ]
回复此楼

» 收录本帖的淘帖专辑推荐

TiO2资料大全

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-29 15:27:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sakuraai

木虫 (职业作家)
★
wandaohzl(金币+1): 鼓励交流 2011-03-29 17:17:14
我觉得3条线均可。。红色的基线不平也许不太好
楼主固体紫外是怎样测试的，需要积分球吗？我们学校只有测溶液紫外的，是不是需要一个特殊的零件？可以买吗？
赞一下(1人) 回复此楼
2楼2011-03-29 16:20:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Excel888

铁杆木虫 (正式写手)
★
wandaohzl(金币+1): 鼓励交流 2011-03-29 17:17:21
直接有固体紫外的仪器啊，把粉末涂上可以直接测定
赞一下(1人) 回复此楼
3楼2011-03-29 16:46:27
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

挥泪天使

荣誉版主 (知名作家)
★
nuaajsh(金币+1): 谢谢参与 2011-04-10 15:33:48
我做的跟你的蓝线很像
赞一下(1人) 回复此楼
4楼2011-03-29 17:19:20
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

loves01

木虫 (正式写手)
★
nuaajsh(金币+1): 鼓励交流 2011-04-10 15:34:03
引用回帖:
Originally posted by sakuraai at 2011-03-29 16:20:40:
我觉得3条线均可。。红色的基线不平也许不太好
楼主固体紫外是怎样测试的，需要积分球吗？我们学校只有测溶液紫外的，是不是需要一个特殊的零件？可以买吗？

需要积分球的，和液体不一样，仪器会带的吧
赞一下(1人) 回复此楼
5楼2011-03-29 19:00:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Excel888

铁杆木虫 (正式写手)
自己顶起，有懂的希望回复，多谢！
赞一下 回复此楼
6楼2011-03-30 10:46:15
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

0_7_2_2

铁杆木虫 (著名写手)
★
nuaajsh(金币+1): 鼓励交流 2011-04-10 15:34:12
引用回帖:
Originally posted by sakuraai at 2011-03-29 16:20:40:
我觉得3条线均可。。红色的基线不平也许不太好
楼主固体紫外是怎样测试的，需要积分球吗？我们学校只有测溶液紫外的，是不是需要一个特殊的零件？可以买吗？

假如你的样品是膜样的话，可以直接用测溶液的紫外来测，不用附件，用胶带就行了
赞一下(1人) 回复此楼
7楼2011-04-01 10:27:21
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

0_7_2_2

铁杆木虫 (著名写手)
★
nuaajsh(金币+1): 鼓励交流 2011-04-10 15:34:23
1、红色的曲线是不是参比和其它曲线的不一致？TiO2的紫外吸收不应该这么差的啊
2、黑色曲线明显优于蓝色曲线，因为吸收带边明显红移了，楼主可以算一下两条曲线的间接和直接跃迁对应波长，这样看起来更直观一点
赞一下(1人) 回复此楼
8楼2011-04-01 10:35:10
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

david12861

铜虫 (初入文坛)
★
nuaajsh(金币+1): 鼓励交流 2011-04-10 15:34:31
肯定黑线更好一写些了，红移强度更大，我们不就为了得到可见区的吸收嘛，你可以做下吸收边来求一下带隙
赞一下(1人) 回复此楼
9楼2011-04-01 10:41:23
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sakuraai

木虫 (职业作家)
★
nuaajsh(金币+1): 鼓励交流 2011-04-10 15:34:39
引用回帖:
Originally posted by 0_7_2_2 at 2011-04-01 10:27:21:
假如你的样品是膜样的话，可以直接用测溶液的紫外来测，不用附件，用胶带就行了

我用胶带测了几十次
测不出来。。
基线也调不好，因为还有一段空气啊，昏。。
赞一下(1人) 回复此楼
10楼2011-04-01 11:32:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

0_7_2_2

铁杆木虫 (著名写手)
引用回帖:
Originally posted by sakuraai at 2011-04-01 11:32:19:
我用胶带测了几十次
测不出来。。
基线也调不好，因为还有一段空气啊，昏。。

你具体怎么测的？是什么膜？带基底么？
赞一下 回复此楼
11楼2011-04-01 15:35:36
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sakuraai

木虫 (职业作家)
★ ★
nuaajsh(金币+2): 鼓励交流 2011-04-10 15:34:52
引用回帖:
Originally posted by 0_7_2_2 at 2011-04-01 15:35:36:
你具体怎么测的？是什么膜？带基底么？

就是 在本来放荧光池的那个槽的外面，贴上我的玻璃片（玻璃片上有一层膜)
调基线就用两片空白玻璃片
但是基线调好后测的时候又不平了，样品的吸收也测不到，没峰（但我确定它有吸收）

那边老师说测溶液的不可以测固体
因为光线透过玻璃以后，在本来放荧光池的那个槽，现在那里是空的，是空气，这段空气没法调基线
赞一下(1人) 回复此楼
12楼2011-04-01 17:43:26
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

0_7_2_2

铁杆木虫 (著名写手)
★ ★
nuaajsh(金币+2): 鼓励交流 2011-04-10 15:35:06
引用回帖:
Originally posted by sakuraai at 2011-04-01 17:43:26:
就是 在本来放荧光池的那个槽的外面，贴上我的玻璃片（玻璃片上有一层膜)
调基线就用两片空白玻璃片
但是基线调好后测的时候又不平了，样品的吸收也测不到，没峰（但我确定它有吸收）

那边老师说测溶液的不 ...

这个就不好说了额，我说说自己的想法，可能有不妥的地方，敬请谅解：
1、荧光池？不是荧光光谱吧？这里用的是紫外可见光谱才对。
2、膜是用什么方法得到的，液相法还是气相法？液相法得到的膜分布不均匀，会影响基线，而且颗粒粒径差异很大，对光的散射程度不同，会影响出峰，甚至导致峰消失。我用Sol-Gel法得到的膜就没法测，而PVD法得到的就能得到很好的谱图。
3、你的参比也是用的玻璃吧？玻璃对紫外光波段有强吸收，假如你需要的峰在紫外波段，而且强度不大的话，很可能被掩盖，然后当做基底峰被消除，用石英做基底试试。
4、我做膜紫外的时候基本没去校正基线，空样品池里都是空气，对紫外可见光吸收的影响是平均化的，应该不至于会对曲线有很大影响。
5、我的膜是贴在基座通光孔上的，而且要保证玻璃紧贴基座表面。
6、还有，你制备的膜颜色很深么？要是深到快不透的程度了，就没法测了。
赞一下(1人) 回复此楼
13楼2011-04-01 22:59:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sakuraai

木虫 (职业作家)
★
nuaajsh(金币+1): 鼓励交流 2011-04-10 15:41:15
引用回帖:
Originally posted by 0_7_2_2 at 2011-04-01 22:59:19:
这个就不好说了额，我说说自己的想法，可能有不妥的地方，敬请谅解：
1、荧光池？不是荧光光谱吧？这里用的是紫外可见光谱才对。
2、膜是用什么方法得到的，液相法还是气相法？液相法得到的膜分布不均匀，会影 ...

非常感谢你回答这么详细

（1）写错了，是紫外
（2）膜，有液相也有气相......
（3）是石英玻璃
（4）ok，忽略空气
（5）我已经紧贴了......
（6）是指需要一定程度的透明吗，明白了，我会好好考虑

再次感谢！
赞一下(1人) 回复此楼
14楼2011-04-02 12:10:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 Excel888 的主题更新
141/1返回列表
信息提示
关闭
请填处理意见
关闭
