版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

返回列表

lansehaian

银虫 (小有名气)

应助: 1 (幼儿园)
金币: 184
帖子: 257
在线: 93.4小时
虫号: 1005665

[交流] 【求助】尖晶石锰酸锂1C倍率问题

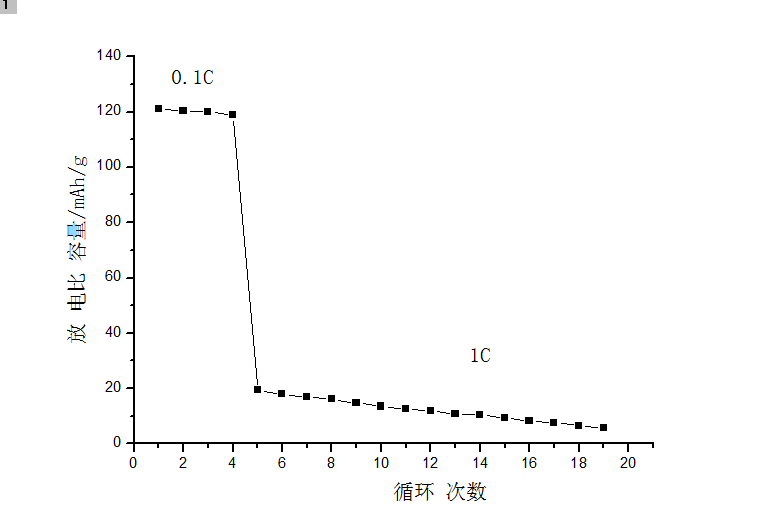

用溶胶凝胶法制备的锰酸锂分子是如下Li1.05Co0.05Mn1.95O4，在0.1C下循环性能很稳定在110mAh/g左右，但是在1C下循环性能很差，如下两图分别是land测试原图截取图和放电比容量随循环次数的变化图。做过XRD测试匹配率较高0.3左右，SEM显示粒径200-300nm，请问问题出在哪里呢？我在400℃下煅烧7h后研磨，再在750℃煅烧12h。是不是材料的结晶度不够啊？

回复此楼

» 收录本帖的淘帖专辑推荐

锰酸锂

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴

1楼 2011-03-27 15:05:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

yangliualy

木虫 (正式写手)

应助: 18 (小学生)
金币: 4667.4
帖子: 733
在线: 108.3小时
虫号: 526258

★
lansehaian(金币+2):谢谢参与
lansehaian(金币+2): 2011-03-27 19:59:30

1 楼主做完1C后能不能再做几次0.1C看下容量恢复情况呢？
2 LMO由于是三维通道，大倍率下一般比不上层状结构的LCO等；
3 扣式电池的极化貌似是有些大，LZ有没有试过全电池呢？
4 可不可以尝试改改配方，调整一下导电剂的量和种类？

仅供参考。

赞一下(1人)

回复此楼

2楼2011-03-27 15:29:34

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

lansehaian

银虫 (小有名气)

应助: 1 (幼儿园)
金币: 184
帖子: 257
在线: 93.4小时
虫号: 1005665

引用回帖:

Originally posted by yangliualy at 2011-03-27 15:29:34:
1 楼主做完1C后能不能再做几次0.1C看下容量恢复情况呢？
2 LMO由于是三维通道，大倍率下一般比不上层状结构的LCO等；
3 扣式电池的极化貌似是有些大，LZ有没有试过全电池呢？
4 可不可以尝试改改配方，调整一下 ...

没做过恢复情况。我们这还有人用的是固相法合成的，他是在800度烧18小时制备的。我的涂浆方式和他的一样，电池制备也一样。但他的电池在1C下不会像我这样容量这么低。我认为他的固相法制备的材料的历经比较大的缘故吧。我的材料是纳米级的而他的是微米级的。我感觉是我材料本身有些欠缺，但不知道是出在哪了？

赞一下

回复此楼

3楼2011-03-27 20:03:41

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

锰锂有我

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 50.1
帖子: 65
在线: 16.3小时
虫号: 1199480

★
lansehaian(金币+2):谢谢参与

引用回帖:

为啥极化比较大？诚心请教

赞一下(1人)

回复此楼

4楼2011-03-28 17:02:35

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

lansehaian

银虫 (小有名气)

应助: 1 (幼儿园)
金币: 184
帖子: 257
在线: 93.4小时
虫号: 1005665

引用回帖:

Originally posted by lansehaian at 2011-03-27 20:03:41:
没做过恢复情况。我们这还有人用的是固相法合成的，他是在800度烧18小时制备的。我的涂浆方式和他的一样，电池制备也一样。但他的电池在1C下不会像我这样容量这么低。我认为他的固相法制备的材料的历经比较大的 ...

下面是SEM图，感觉颗粒的团聚很大，是不是因为团聚大导致材料大倍率性能差啊

赞一下

回复此楼

5楼2011-03-28 18:50:59

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
