[交流] 【求助】dmol3做出轨道能级图

刚开始用dmol3，网上的相关介绍很少，只能求助大家了。

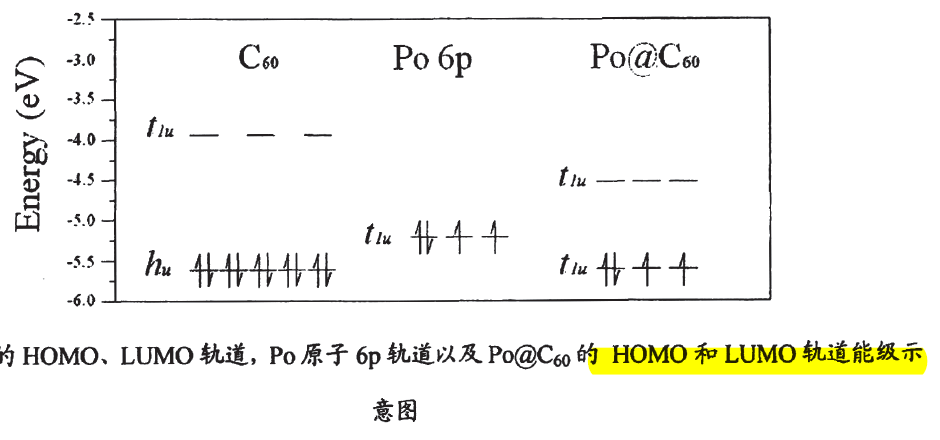

计算了orbital后analyse，就得到很多数据，怎样根据这些数据画出附件这样的图像呢？
麻烦说的具体点哦，谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-25 21:48:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)
★ ★ ★
humeng0811(金币+1):谢谢参与
sunyang1988(金币+2): 谢谢指点 2011-03-26 07:00:48
humeng0811(金币+5): 2011-03-30 08:04:05
那就稍微仔细点说吧：
在你选择分析orbital的时候下面会给出你选择的轨道的能量吧？（其实所有轨道的能量都可以在outmol文件中找到），按照这个能量画图就可以了。
当然，一般的结果不会这么整齐的，比如你图中C60，其是在outmol中的结果的样子可能就是（假设homo是第360个轨道）：
轨道序号     轨道能量    自旋
...
351         －5.5eV    up
352         －5.5eV    up
353         －5.5eV    up
...
360         -5.5eV　down　 (HOMO)
361         -4.0eV     up　 　(LUMO)
362         -4.0eV     up
...
366         -4.0eV     down
...
...
诸如此类，而不会象图中那样整齐。因此需要你根据情况对它们进行排列组合，进而画图得到你所需要的
至于画图，我一向是origin+window画图板这种粗糙派的，所以我觉得这种示意图，用画图板就可以搞定
赞一下(2人) 回复此楼
2楼2011-03-26 01:01:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

humeng0811

木虫 (正式写手)
引用回帖:
Originally posted by acridine at 2011-03-26 01:01:09:
那就稍微仔细点说吧：
在你选择分析orbital的时候下面会给出你选择的轨道的能量吧？（其实所有轨道的能量都可以在outmol文件中找到），按照这个能量画图就可以了。
当然，一般的结果不会这么整齐的，比如你图中 ...

好的 我试试 谢谢啊！
赞一下 回复此楼
3楼2011-03-26 08:12:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guolianshun

铜虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
我想问下这个计算费米能级位置在哪里？不默认为零？
赞一下(1人) 回复此楼
4楼2011-03-31 11:14:28
