应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 【讨论】冷轧后不锈钢金相该如何侵蚀 已实验了5种
301/1返回列表
查看: 5024  |  回复: 29
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

008lory

铁虫 (小有名气)

[交流] 【讨论】冷轧后不锈钢金相该如何侵蚀 已实验了5种

已经试样了  王水                         2min
                1硫酸铜 5盐酸 5水              30s
                 1氯化铁 10盐酸20水             40s
           1氯化铁 1盐酸1水               20s
                1盐酸   2铬酸                  65s


   效果都不理想  几乎没有晶界  黑灰蒙蒙的

  请问谁做过这方面的啊？
材料是304 奥氏体不锈钢  冷轧后未退火
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-03-22 17:37:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ssx1985

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
Originally posted by am007 at 2011-03-24 20:30:30:
不知楼主做的咋样了，我腐蚀316L时也遇到这样的情况，材料和你差不多的，也很难腐蚀

你的316L金相做出来了么？
可以交流下么 我316L也是做不出来啊。很难哦
赞一下(2人) 回复此楼
23楼2011-04-21 19:22:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菠萝笑了

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
可以试一下10%草酸电解侵蚀
赞一下(1人) 回复此楼
27楼2012-12-27 09:54:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zgw318

金虫 (著名写手)
钢铁盒子: 谢谢参与~ 2011-03-22 19:36:59
008lory(金币+5): 2011-03-23 10:29:19
磨好后，将试样在王水中浸2秒，浸五十次就好了，一直在用。
赞一下(1人) 回复此楼
2楼2011-03-22 18:43:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

008lory

铁虫 (小有名气)
引用回帖:
Originally posted by zgw318 at 2011-03-22 18:43:05:
磨好后，将试样在王水中浸2秒，浸五十次就好了，一直在用。

放入王水中浸2秒  然后 拿出来多久再放进王水
赞一下 回复此楼
3楼2011-03-22 21:03:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnmlz33

铁杆木虫 (著名写手)
别是天气太凉吧？
赞一下 回复此楼
4楼2011-03-22 21:28:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zgw318

金虫 (著名写手)
引用回帖:
Originally posted by 008lory at 2011-03-22 21:03:45:
放入王水中浸2秒  然后 拿出来多久再放进王水

马上，2、3秒吧。
回复此楼
5楼2011-03-22 21:48:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

am007

铁杆木虫 (职业作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
引用回帖:
Originally posted by 008lory at 2011-03-22 17:37:54:
已经试样了  王水                         2min
                1硫酸铜 5盐酸 5水              30s
                 1氯化铁 10盐酸20水             40s
           1氯化铁 1盐酸1水               20 ...

不知楼主做的咋样了，我腐蚀316L时也遇到这样的情况，材料和你差不多的，也很难腐蚀
赞一下(1人) 回复此楼
6楼2011-03-24 20:30:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

008lory

铁虫 (小有名气)
引用回帖:
Originally posted by am007 at 2011-03-24 20:30:30:
不知楼主做的咋样了，我腐蚀316L时也遇到这样的情况，材料和你差不多的，也很难腐蚀

还是不行啊  没找到什么办法   冷轧后应该有马氏体 所以难侵蚀吧    你后来怎么办的啊  也有马氏体吗
赞一下 回复此楼
7楼2011-03-24 22:00:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

am007

铁杆木虫 (职业作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
引用回帖:
Originally posted by 008lory at 2011-03-24 22:00:45:
还是不行啊  没找到什么办法   冷轧后应该有马氏体 所以难侵蚀吧    你后来怎么办的啊  也有马氏体吗

我的是应该没有马氏体的，但是有冷变形带，固溶处理了好长时间还存在。这个变形带很难腐蚀
赞一下(1人) 回复此楼
8楼2011-03-25 11:44:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

008lory

铁虫 (小有名气)
引用回帖:
Originally posted by zgw318 at 2011-03-22 21:48:38:
马上，2、3秒吧。

你的材料是 经过大变形的奥氏体不锈钢吗  另外 王水需要静置24h吗
赞一下 回复此楼
9楼2011-04-15 15:35:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xy45344973

金虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-04-15 17:09:43
这位朋友，刚刚给你写过一个回复，变形态奥氏体钢的腐蚀的确很麻烦。我当时用的10%草酸电解的，大概五六分钟的样子。虽然能出来马氏体板条了，但是由于变形流线，看着很不清晰，另外还有很多脏东西，问过老师了 可能是电解腐蚀导致的腐蚀坑，很是头疼！希望大家多多实践，真正找到一个好的解决办法。注意！条件是一定是大变形态的奥氏体钢，有TRIP效应的那种！
赞一下(2人) 回复此楼
10楼2011-04-15 16:54:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

008lory

铁虫 (小有名气)
引用回帖:
Originally posted by xy45344973 at 2011-04-15 16:54:50:
这位朋友，刚刚给你写过一个回复，变形态奥氏体钢的腐蚀的确很麻烦。我当时用的10%草酸电解的，大概五六分钟的样子。虽然能出来马氏体板条了，但是由于变形流线，看着很不清晰，另外还有很多脏东西，问过老师了 可 ...

我的304是工厂拿来的  变形量很大 从5mm  轧制到 0.7mm    你能传张你侵蚀后的照片吗  我大概有个目标
赞一下 回复此楼
11楼2011-04-15 17:05:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xy45344973

金虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-04-15 17:51:43
引用回帖:
Originally posted by 008lory at 2011-04-15 17:05:54:
我的304是工厂拿来的  变形量很大 从5mm  轧制到 0.7mm    你能传张你侵蚀后的照片吗  我大概有个目标

http://www.sciencedirect.com/sci ... ed&searchtype=a

你可以参考这篇文章中的图
赞一下(2人) 回复此楼
12楼2011-04-15 17:14:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenbo665

铜虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
氯化铁盐酸水就行。一般20s.我做过奥氏体不锈钢冷轧薄板的
赞一下(1人) 回复此楼
13楼2011-04-15 21:15:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zgw318

金虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
引用回帖:
Originally posted by 008lory at 2011-04-15 15:35:36:
你的材料是 经过大变形的奥氏体不锈钢吗  另外 王水需要静置24h吗

轧制的，王水是用了三个月的。
赞一下(1人) 回复此楼
14楼2011-04-16 08:03:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

008lory

铁虫 (小有名气)
引用回帖:
Originally posted by wenbo665 at 2011-04-15 21:15:23:
氯化铁盐酸水就行。一般20s.我做过奥氏体不锈钢冷轧薄板的

你的奥氏体冷轧后 马氏体含量大概多少啊   奥氏体晶粒晶界清楚吗  大概几个微米啊
赞一下 回复此楼
15楼2011-04-18 10:19:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustb_baby

新虫 (小有名气)
楼主，听说可乐能侵蚀哦。。。
赞一下 回复此楼
16楼2011-04-18 10:45:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

am007

铁杆木虫 (职业作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
Originally posted by 008lory at 2011-03-22 21:03:45:
放入王水中浸2秒  然后 拿出来多久再放进王水

所使用的王水是需要现配现用？
赞一下(1人) 回复此楼
17楼2011-04-18 13:40:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

008lory

铁虫 (小有名气)
引用回帖:
Originally posted by ustb_baby at 2011-04-18 10:45:48:
楼主，听说可乐能侵蚀哦。。。

不是吧  不锈钢能被可乐侵蚀吗
赞一下 回复此楼
18楼2011-04-18 14:45:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

008lory

铁虫 (小有名气)
引用回帖:
Originally posted by am007 at 2011-04-18 13:40:26:
所使用的王水是需要现配现用？

应该不需要吧  但是我看有人说好像要放置24H后使用
赞一下 回复此楼
19楼2011-04-19 14:22:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

008lory

铁虫 (小有名气)
★ ★ ★
imrsfb(金币+3): 谢谢参与分享知识！ 2011-04-21 23:17:48
引用回帖:
Originally posted by wenbo665 at 2011-04-15 21:15:23:
氯化铁盐酸水就行。一般20s.我做过奥氏体不锈钢冷轧薄板的

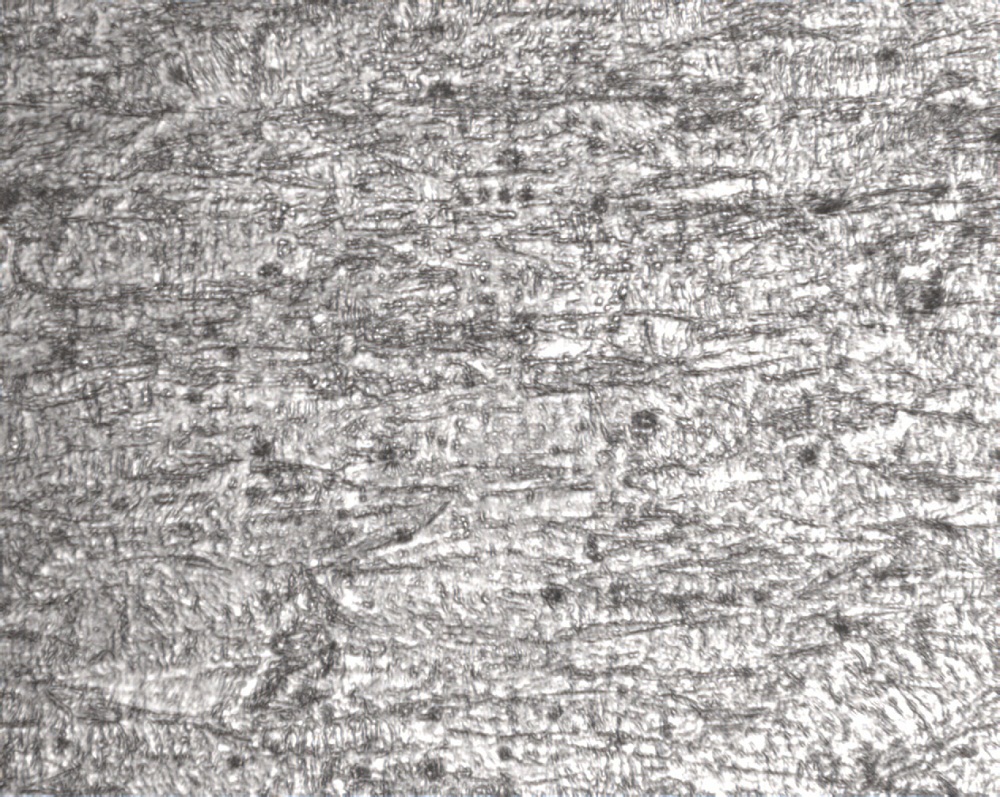

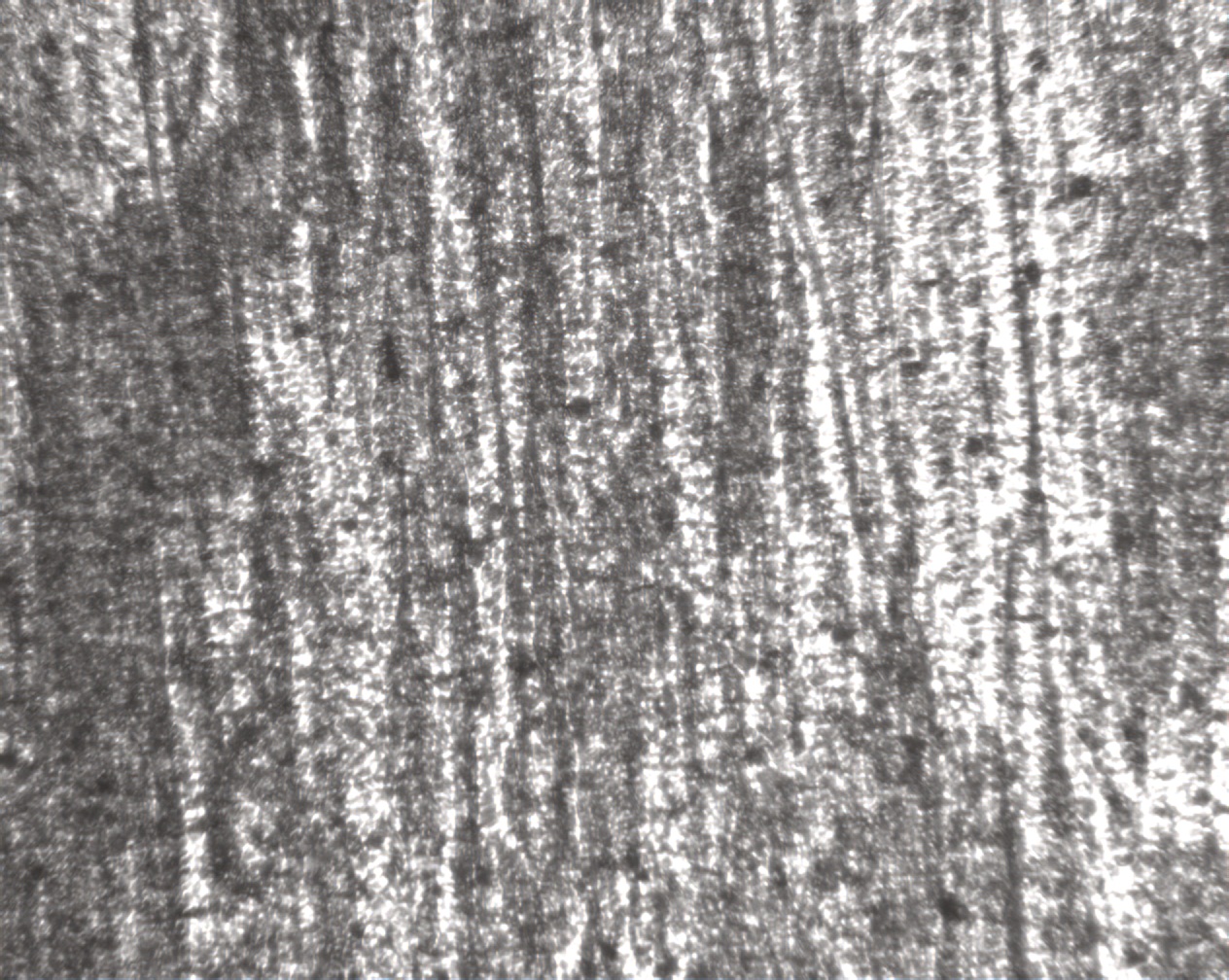

你的比例是多少啊  下面两张图片 第一张是氯化铁盐酸水1：1：1 时间15S  第二张是 氯化铁盐酸水1：1：1 时间13s   材料都是冷轧板  按说应该是一样的  但是 第一张是个个例 不知道怎么侵蚀出来的 XRD结果显示 马氏体应该含量占80以上 图上能看出来吗



[ Last edited by 008lory on 2011-4-20 at 22:45 ]
赞一下(2人) 回复此楼
20楼2011-04-20 22:38:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

008lory

铁虫 (小有名气)
引用回帖:
Originally posted by xy45344973 at 2011-04-15 17:14:25:
[url]http://www.sciencedirect.com/science?_ob=ArticleURL&_udi=B6TX9-5282JPH-3&_user=1179350&_coverDate=06%2F15%2F2011&_rdoc=9&_fmt=high&_orig=browse&_origin=browse& ...

帮忙看下19楼的图吧  电解的电压是多少啊

[ Last edited by 008lory on 2011-4-20 at 22:49 ]
赞一下 回复此楼
21楼2011-04-20 22:46:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

008lory

铁虫 (小有名气)
引用回帖:
Originally posted by zgw318 at 2011-03-22 18:43:05:
磨好后，将试样在王水中浸2秒，浸五十次就好了，一直在用。

帮忙看看19楼的图
赞一下 回复此楼
22楼2011-04-20 22:47:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

am007

铁杆木虫 (职业作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
Originally posted by ssx1985 at 2011-04-21 19:22:36:
你的316L金相做出来了么？
可以交流下么 我316L也是做不出来啊。很难哦

不是太好，还没有我想要的效果。欢迎交流
赞一下(1人) 回复此楼
24楼2011-04-21 22:56:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曾孤树

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
LZ，我们用的304也是大塑性变形的，不知道你们有没有结果了！！！我是用王水腐蚀，但是王水都不是现配的，效果还行，不知道你们有没有什么更好的办法？？？？？交流一下吧！！！！
赞一下 回复此楼
25楼2012-10-09 20:22:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oyfeng168

铜虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
呵呵，不行的话，可以用稀释的王水的；草酸电解的话6v，30s~60S应该差不多了。
赞一下 回复此楼
26楼2012-10-10 13:21:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunpole

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
20楼: Originally posted by 008lory at 2011-04-20 22:38:27
你的比例是多少啊  下面两张图片 第一张是氯化铁盐酸水1：1：1 时间15S  第二张是 氯化铁盐酸水1：1：1 时间13s   材料都是冷轧板  按说应该是一样的  但是 第一张是个个例 不知道怎么侵蚀出来的 XRD结果显示 ...

后来怎么解决这个问题的？？？
赞一下 回复此楼
28楼2013-12-10 10:18:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maochong5

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
20楼: Originally posted by 008lory at 2011-04-20 22:38:27
你的比例是多少啊  下面两张图片 第一张是氯化铁盐酸水1：1：1 时间15S  第二张是 氯化铁盐酸水1：1：1 时间13s   材料都是冷轧板  按说应该是一样的  但是 第一张是个个例 不知道怎么侵蚀出来的 XRD结果显示 ...

我也浸成你这样了，好郁闷，完全啥也看不出来~~
赞一下 回复此楼
29楼2014-01-04 14:36:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡小江

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我想问下楼主，最后到底腐蚀出来没
赞一下 回复此楼
30楼2014-03-25 11:07:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 008lory 的主题更新
301/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
