[交流] 【求助】各位虫友留步,进来瞧瞧:介电常数、损耗为负值! 已有4人参与

RT

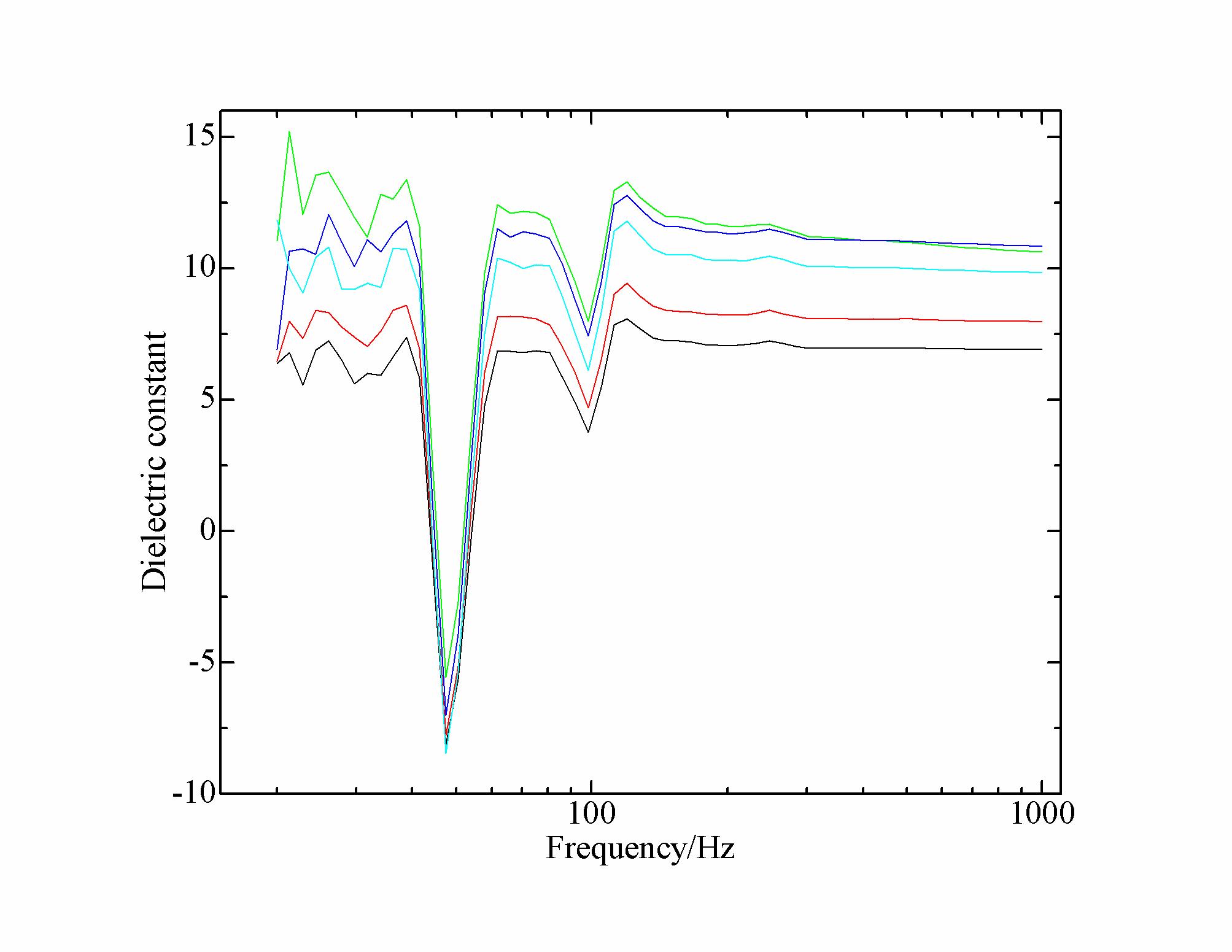

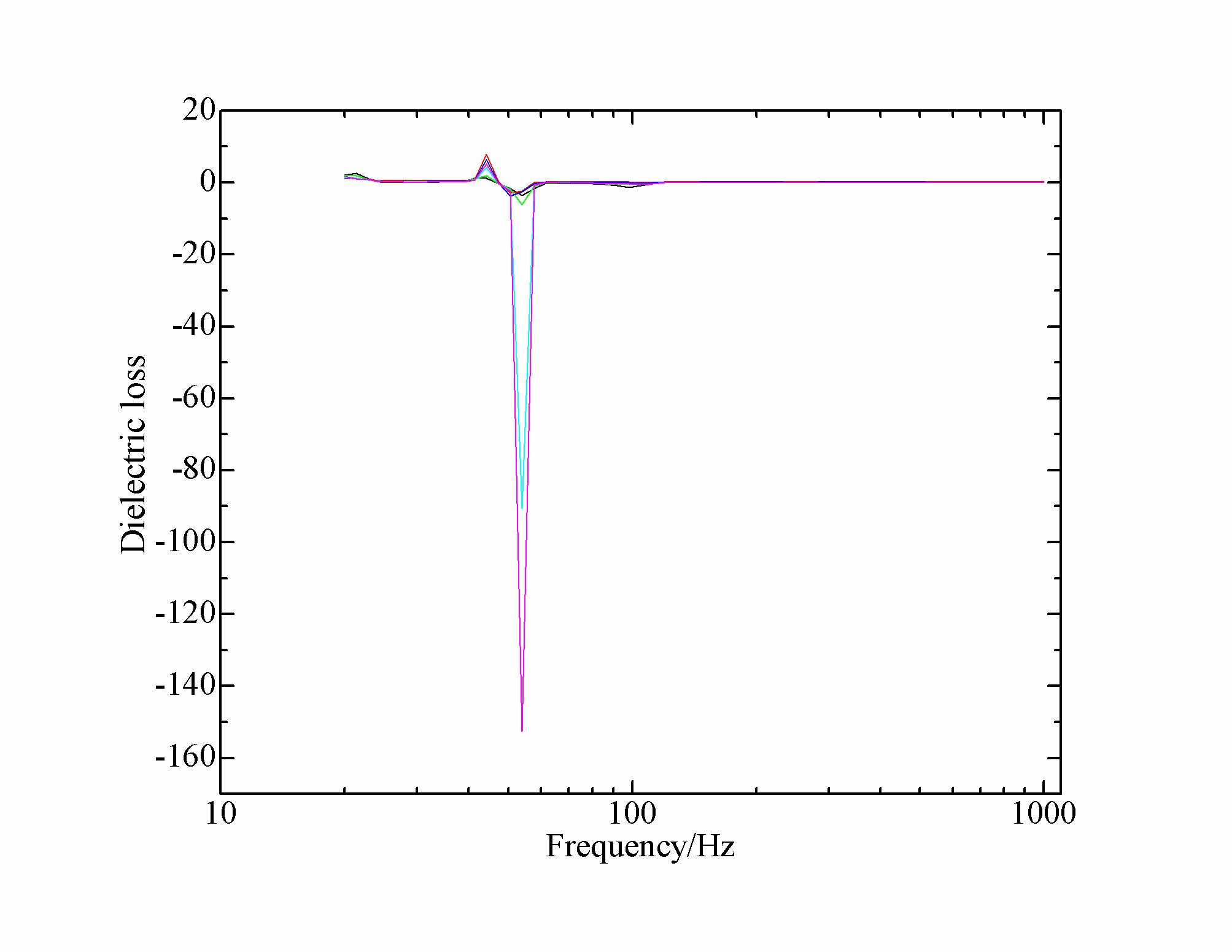

本人烧了几个陶瓷片,测了介电性能得到如图的结果,同样的设备测别的样品都正常,我想应该不是仪器的问题吧。在下愚钝,绞尽脑汁也不知其究竟,希望各位物理大牛指点迷津。先行谢过!!
图:


回复此楼
做人要脚踏实地
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

68377605

木虫 (正式写手)

★
小木虫(金币+0.5):给个红包,谢谢回帖交流
首先不知道你用的什么仪器,其次也不知道你是怎么测量的,我这里就只管说出我的看法供你参考,对不对你自己琢磨吧。
你的第二个图可能是画反了,反不反不重要,重要的是第一个图是介电常数的实部,第二个图是介电常数虚部。之所以我说第二个图反了,可能是因为系统或者你取复的介电函数的时候用的是epsilon=epsilon_1 - i*epsilon_2
虚部的峰值代表这个频率附近产生了强烈的光吸收,相对应的实部部分就会下降,出现负值(K-K变换的结果)。对于这种问题的处理,有经典的Lorentz谐振子模型来描述,你可以找本介绍固体光学性质的书或者章节看看。
2楼2011-03-19 14:59:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andrew1019

金虫 (小有名气)

★
小木虫(金币+0.5):给个红包,谢谢回帖交流
楼上说的很有道理,实部的第一个极小值点对应的频率和虚部的峰值频率应该是相等的
这个世界太疯狂了
3楼2011-03-19 16:11:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duzidiaolin

木虫 (正式写手)

非常感谢楼上两位,欢迎更多的虫友进来讨论
做人要脚踏实地
4楼2011-03-19 17:23:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huang8767926

金虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
介电损耗的图零点附近不知道放大了是多少,负值的那点个人意见是因为样品、仪器信号源和导线组成了简单的电容电感电源的谐振系统,使介电损耗的正切角变成钝角,楼上说的介电常数虚部其实是用第一张图和第二张图的数据可以计算出来的
5楼2013-04-12 15:40:27
