[交流] 【求助】交流阻抗谱的绘制

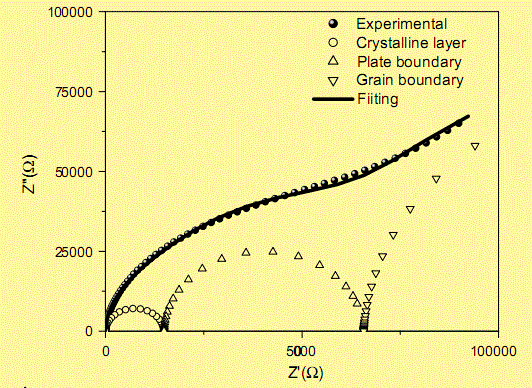

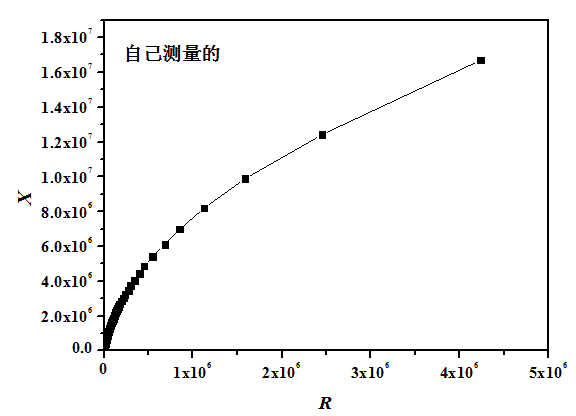

最近在文献中读到可以通过测交流阻抗来分析材料的电阻,以及诸如晶粒,晶界等对电阻的贡献。可以有交流电阻的实部Z'和虚部Z",为横纵坐标,得到一条曲线,从而拟合出半圆。但是我用HP4294在室温测量了自己的样品,选得是R-X模式,用R,X为横纵坐标,作图得到的是半个圆弧,并不会在后面下降。烦请哪位对这方面了解的,给予下帮助。谢谢!


回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deadleaf

木虫 (正式写手)


补充一下,自己的样品测试频率是100Hz-1MHz。
2楼2011-03-16 20:46:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deadleaf

木虫 (正式写手)


看看有没有懂这个的,麻烦帮帮忙吧。谢谢了。
3楼2011-03-17 15:17:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

样样萌

木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
请问这个问题当时是怎么解决的呢?
4楼2015-11-12 11:28:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wthawkwust

金虫 (正式写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
你把频率再调低点就可以了,横坐标右端是低频率电阻
5楼2015-11-20 11:23:56
