[交流] 【求助】交流阻抗-审稿意见

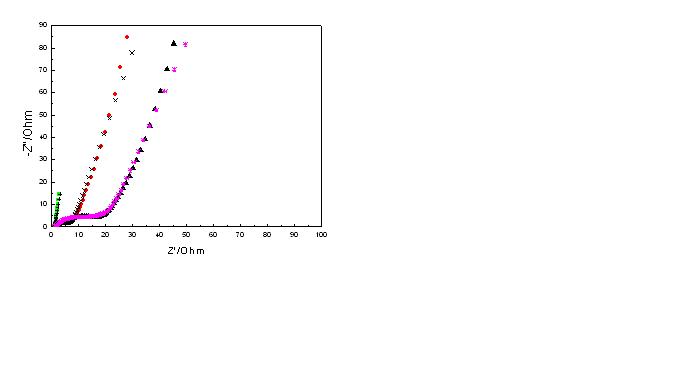

前不久投的一篇文章，关于超级电容器的，用CHI做了交流阻抗，做的Nyquist图，审稿人的意见，没看懂，请高人指导！非常感谢！内容如下：图见附件图片

For the Nyquist plots of Fig. 6 the authors should be observe the correct representation of Nyquist. A correct way to represent the Nyquist plot is for example: x-axis of 10 cm (Z’ 0 - 100 (ohm)) and y-axis 10 cm (Z’’ 0 - 100 (ohm)) or x-axis 5 cm (Z’ 0 - 50 (ohm)) and y-axis 10 cm (Z’’ 0 - 100 (ohm)).
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-02 11:52:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liaoxnwql

金虫 (正式写手)
★
wqinyan801(金币+1):谢谢参与
引用回帖:
Originally posted by wangjun8718 at 2011-03-02 12:04:40:
祝福祝福

是不是应该呈现出来的x轴和y轴要吗一样长,要吗是1:2的关系
赞一下(1人) 回复此楼
4楼2011-03-02 12:29:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangguangwei

新虫 (正式写手)
★
wqinyan801(金币+1):谢谢参与
横轴和纵轴比例不一致，您的曲线图里面明显不一致，说简单点就是用同样长的坐标轴表示同样大小的阻抗或容抗。
赞一下(1人) 回复此楼
5楼2011-03-02 12:45:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jasonharvey

金虫 (小有名气)
★
wqinyan801(金币+1):谢谢参与
简单的说，就是你的x轴和 y轴的长短要一样
画个正方形，不要用长方形
赞一下(1人) 回复此楼
6楼2011-03-02 12:52:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fishwater

铁杆木虫 (职业作家)
★
wqinyan801(金币+1):谢谢参与
说白了，图难看
改一下即可
赞一下(1人) 回复此楼
7楼2011-03-02 13:03:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liling540220

金虫 (小有名气)
★
wqinyan801(金币+1):谢谢参与
我觉得他的意思是你横坐标可以选择范围在0-50,5cm一个幅度。纵坐标可以在0-100,10cm一个幅度。这样图形会好一些。你的图比例有点。。。
赞一下(1人) 回复此楼
8楼2011-03-02 13:22:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqinyan801

银虫 (小有名气)
引用回帖:
Originally posted by liaoxnwql at 2011-03-02 12:29:00:
是不是应该呈现出来的x轴和y轴要吗一样长,要吗是1:2的关系

我在论文里面是一样长的，都是0-90，上面传的错了，给大家看应该是X轴，Y轴都是0-90，是不是都要改成0-100
赞一下 回复此楼
9楼2011-03-02 13:25:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqinyan801

银虫 (小有名气)
引用回帖:
Originally posted by liaoxnwql at 2011-03-02 12:29:00:
是不是应该呈现出来的x轴和y轴要吗一样长,要吗是1:2的关系

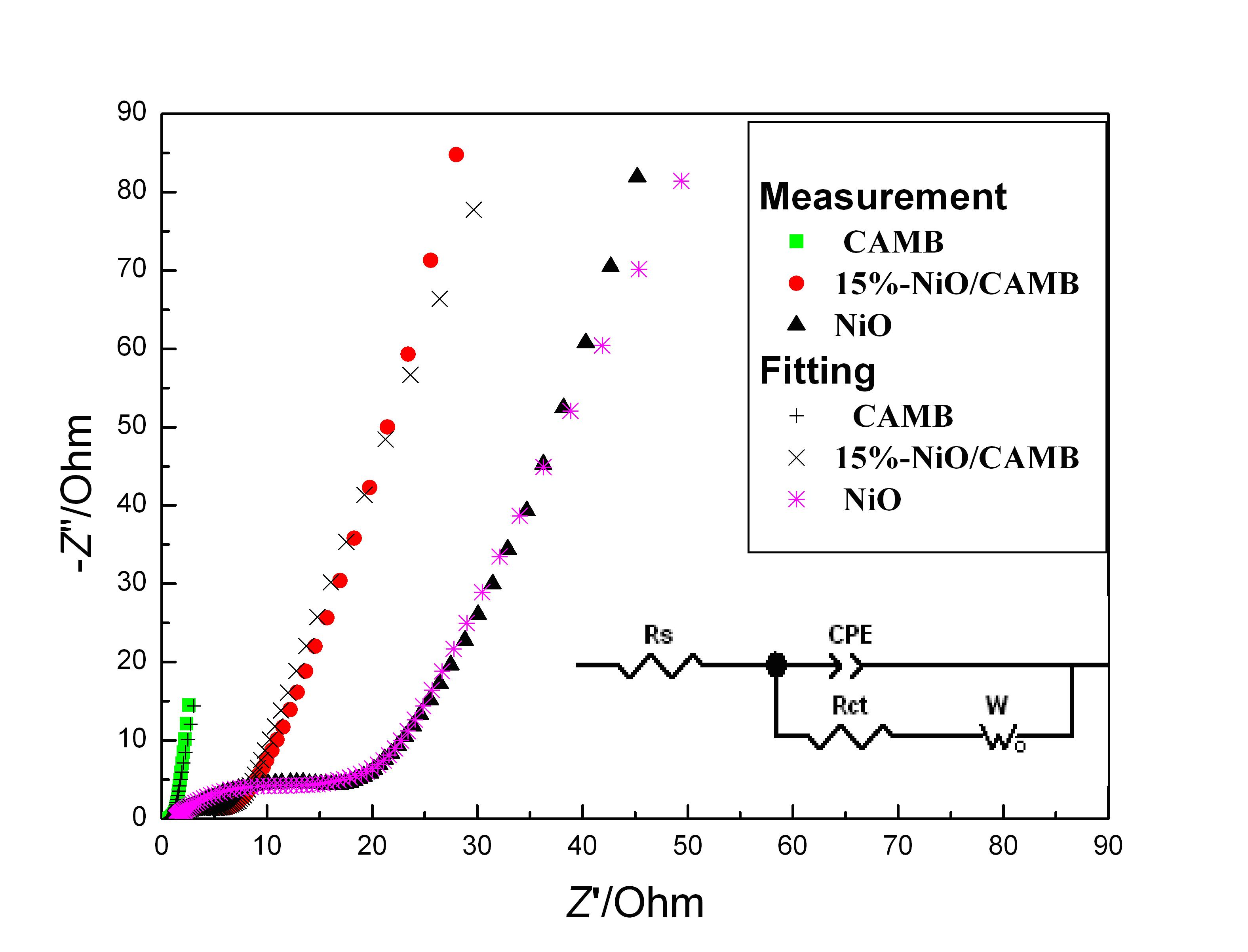

原图是这样的
赞一下 回复此楼
10楼2011-03-02 13:32:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jasonharvey

金虫 (小有名气)
wqinyan801(金币+2): 2011-03-02 15:20:31
问题不是0-100 还是0-50
关键是你的横轴和纵轴长度比列不一样，
明显的横轴的90 要比 纵轴的90长
审稿人的意思是让你用同一长度比列，所以你画个100 x 100正方形就没问题了
赞一下 回复此楼
14楼2011-03-02 14:42:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aidengjun

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
那这个图的长和高一样的吗
赞一下(1人) 回复此楼
15楼2011-03-02 15:33:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jocelyn-xixi

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
因为要看斜线的大致斜率，所以要XY轴坐标范围相同
赞一下(1人) 回复此楼
16楼2011-03-02 16:15:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ylzhang601

至尊木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
实部和虚部轴上的 scale 应该一样，即同样长度代表同样的阻抗值。至于图是正方还是长方形没什么关系。另外，虽然审稿人没说，低频部分的直线段没有必要那么长，只要说明问题就行了，Z“到40 ohm足够了。
赞一下(1人) 回复此楼
17楼2011-03-02 16:46:51
