应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 【求助】关于LDH的合成与耐高温
31/1返回列表
查看: 1004  |  回复: 2
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

kangzai521

金虫 (小有名气)

[交流] 【求助】关于LDH的合成与耐高温

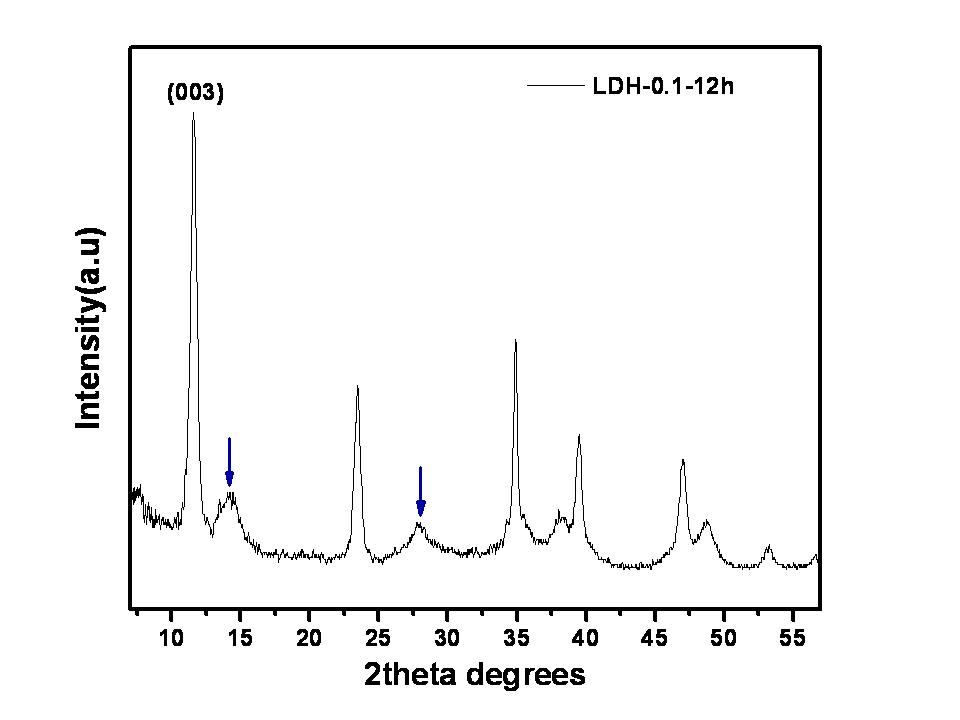

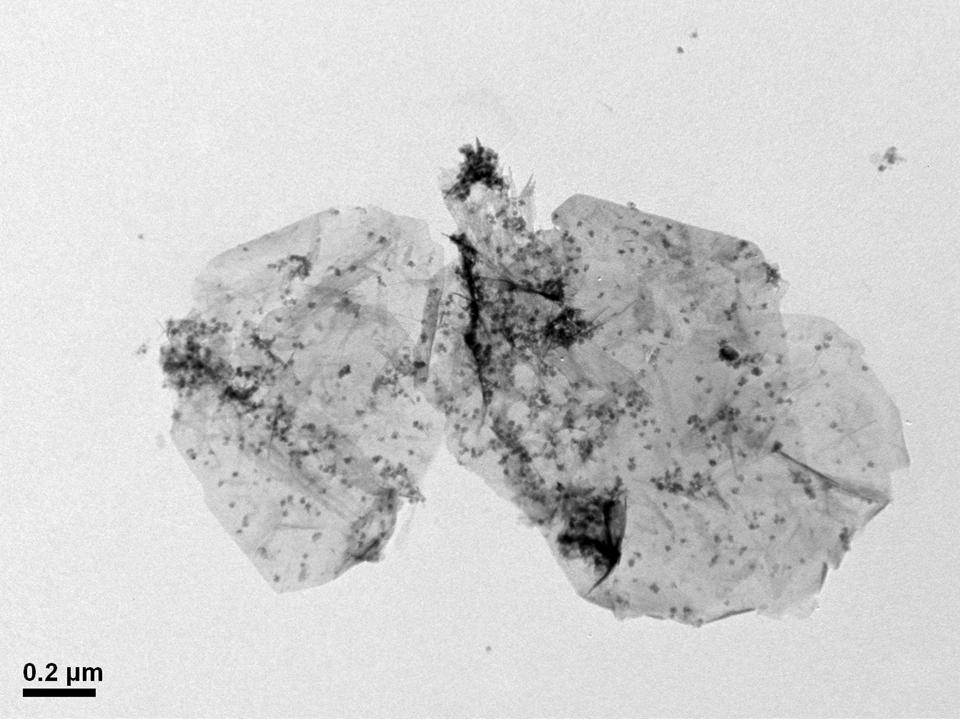

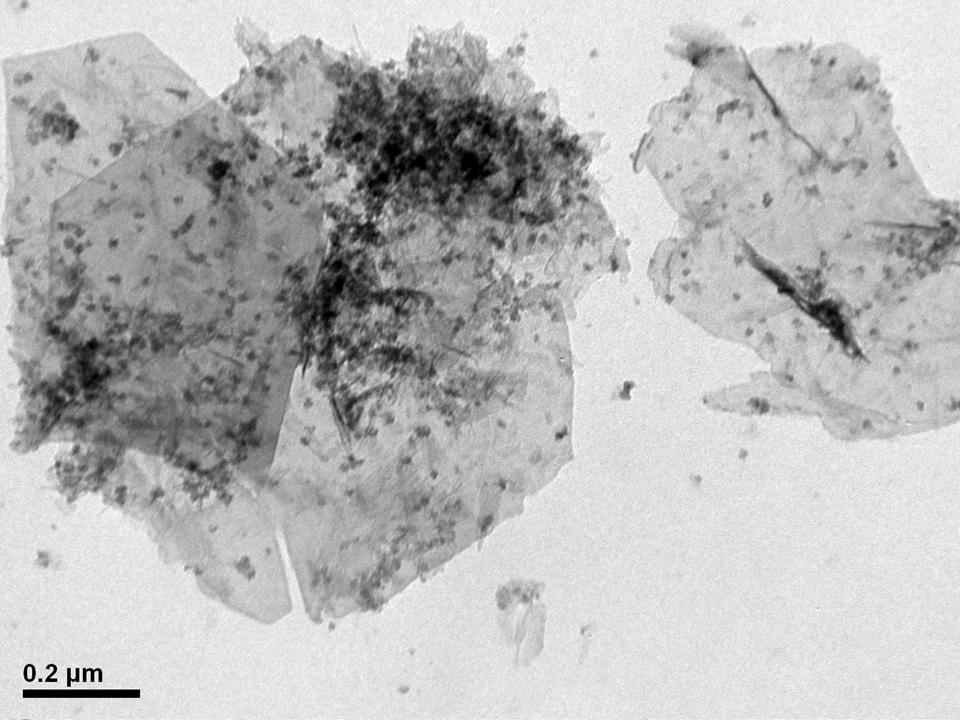

我是高分子的，对这块并不擅长，所以来向众大侠求教!LDH是用尿素法合成的（原料有硝酸镁，硝酸铝，硝酸铁和尿素），100度搅拌12h然后95度陈化12h，抽滤时也用去离子水洗3次，但滤液是无色的，最后冷冻干燥24h，得到黄色的蓬松粉末。做了XRD后，基本上的峰都能对到，但是在14和27.5出多了两个较明显的峰，目前我也还没查到是什么，我怀疑是铁的氧化物。因为拍的透射电镜里，片晶表面粘附着大量的黑点团聚体，找不到纯净的片晶。而且，片晶也不是完整的六边形，都是残缺不全的。。（照片见附件）

我主要是想问一下如何能得到片晶较规整的LDH，我现在合成的片晶上有部分铁的氧化物是因为我想用这个来做催化剂，所以我也不能说我合成出的LDH很不纯净；还有一个问题就是Mg-Al型LDH能耐多少度的高温？因为我想用LDH来作为CVD生长碳管的载体，起码要在700度下处理，从电镜照片来看LDH已经相转变生成尖晶石了，不知道各位大侠知不知道如何可以提高LDH的耐高温的性能，或者哪种LDH能耐700度？

非常感谢！！
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-01-19 14:13:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kangzai521

金虫 (小有名气)
看来这块研究的人不多哎。。
赞一下 回复此楼
2楼2011-01-24 11:52:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongxinyi

木虫 (小有名气)
★
yunruirui(金币+1): 谢谢参与，欢迎常来 2011-01-26 16:05:58
这个吧。用LDH生长碳管，前些日子刚好有一篇JACS发表。你可以去看看，方法跟你讲的基本一样。好像是清华大学的和国外哪个大学合作的。

LDH都耐不住高温，300度左右就会变成LDO，因为它毕竟是氢氧化物，失水是必然的。

从XRD上来看，你合成的LDH很有问题，去看看相关文献吧，现在MG-AL的是最容易做的。
赞一下(1人) 回复此楼
3楼2011-01-26 13:32:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 kangzai521 的主题更新
31/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
