h6809535

木虫 (小有名气)

我也说说

Sample TextR的 值一般根据你式样的受力情况决定可以取0.1 ,-1 等等,至于每个应力水平取几个点,那要看你测试的精度,如果是定性测试,每个水平一个点就ok,那是概率50%的曲线,如果要精确一点的话一般是应力较高的话取5-6 个式样,应力较小数据分散性大应该取8-10个,而且测试数据处理时还要适当的删除数据或者计算数据合理性!!
11楼2011-01-09 15:35:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly433

银虫 (小有名气)

引用回帖:
Originally posted by dove_ndf at 2011-01-09 11:13:46:
楼主要做的是拉伸疲劳试验,当然R要大于0了,再了你的试样形状不适合做拉压疲劳,因为压缩的时候可能失稳。
至于R为什么是0.1嘛,一种可能是更加接近工况;如果不是的话,那就应该是个人爱好吧,取0.15,0.2,0. ...

也就是这个尺寸可以做拉伸疲劳是吗?
12楼2011-01-09 17:22:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly433

银虫 (小有名气)

引用回帖:
Originally posted by h6809535 at 2011-01-09 15:35:45:
Sample TextR的 值一般根据你式样的受力情况决定可以取0.1 ,-1 等等,至于每个应力水平取几个点,那要看你测试的精度,如果是定性测试,每个水平一个点就ok,那是概率50%的曲线,如果要精确 ...

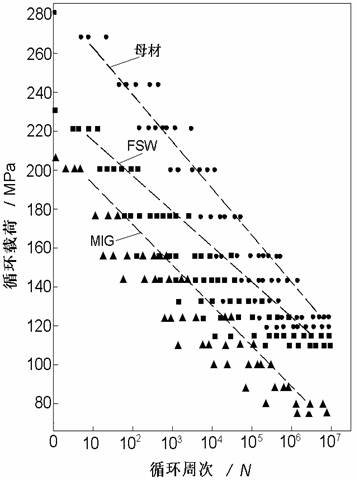

若得到下列的曲线需要多下样,曲线上的循环载荷是自己设定吗?刚涉入疲劳实验,是个菜鸟,请多指教!
13楼2011-01-09 17:35:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whytostrive

金虫 (小有名气)


小木虫(金币+0.5):给个红包,谢谢回帖交流
高载荷水平可以去少量数据点,低载荷水平可以多取试验数据点,最少也得5个载荷水平吧,个人认为。。。疲劳很费时间和精力的。。。
自己坚持的,就一定不要放弃...
14楼2011-01-09 20:09:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly433

银虫 (小有名气)

引用回帖:
Originally posted by whytostrive at 2011-01-09 20:09:33:
高载荷水平可以去少量数据点,低载荷水平可以多取试验数据点,最少也得5个载荷水平吧,个人认为。。。疲劳很费时间和精力的。。。

那载荷自己确定吗?
15楼2011-01-09 20:38:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

h6809535

木虫 (小有名气)

再说说!!


小木虫(金币+0.5):给个红包,谢谢回帖交流
基础书籍还是要看看的,你可以看看 机械设计-抗疲劳设计  (单行本)里面有
  一般一级应力S1=0.6-0.7 Sb (抗拉强度)  之后 可以取 0.48Sb    0.40Sb ... 前面的应力水平间隔可以大一点到最后几级应力水平就要接近一些,估计应力疲劳极限在0.25Sb 左右!!! 然后可以用升降法具体测量疲劳极限...具体方法一定要看书才行,因为测试都是有标准的!!

» 本帖已获得的红花(最新10朵)

16楼2011-01-09 23:53:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

h6809535

木虫 (小有名气)

再来说说!

一般 是 七 级应力水平!!最后一级处于疲劳极限处
17楼2011-01-09 23:54:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

h6809535

木虫 (小有名气)


小木虫(金币+0.5):给个红包,谢谢回帖交流
至于你给出的那个图,其实 每一个点就代表一个式样的寿命,你可以从图中直接看出式样个数,但是那个测试似乎是比较复杂的,有比较性的测试,不是对单一材料的测试,你可以对每一种材料分别测试之后,把数据整合起来,放在一张图中就ok了~
18楼2011-01-09 23:56:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly433

银虫 (小有名气)

引用回帖:
Originally posted by h6809535 at 2011-01-09 23:56:58:
至于你给出的那个图,其实 每一个点就代表一个式样的寿命,你可以从图中直接看出式样个数,但是那个测试似乎是比较复杂的,有比较性的测试,不是对单一材料的测试,你可以对每一种材料分别测试之后,把数据整合起 ...

一个点是3个样吗?
19楼2011-01-10 10:19:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whytostrive

金虫 (小有名气)


小木虫(金币+0.5):给个红包,谢谢回帖交流
引用回帖:
Originally posted by ly433 at 2011-01-09 20:38:14:

那载荷自己确定吗?

载荷可以按照相应的论文或者规范自己确定。 如果试件足够多的话,可以多选几级载荷来做,建议你看一些疲劳方面的书吧,陈传尧《疲劳与断裂》和徐灏《疲劳强度》,机械设计手册单行本《疲劳强度设计》这几本书都不错。
自己坚持的,就一定不要放弃...
20楼2011-01-10 10:32:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
