[交流] 【求助】一个关于电路的问题【有效期至2010年12月31日】

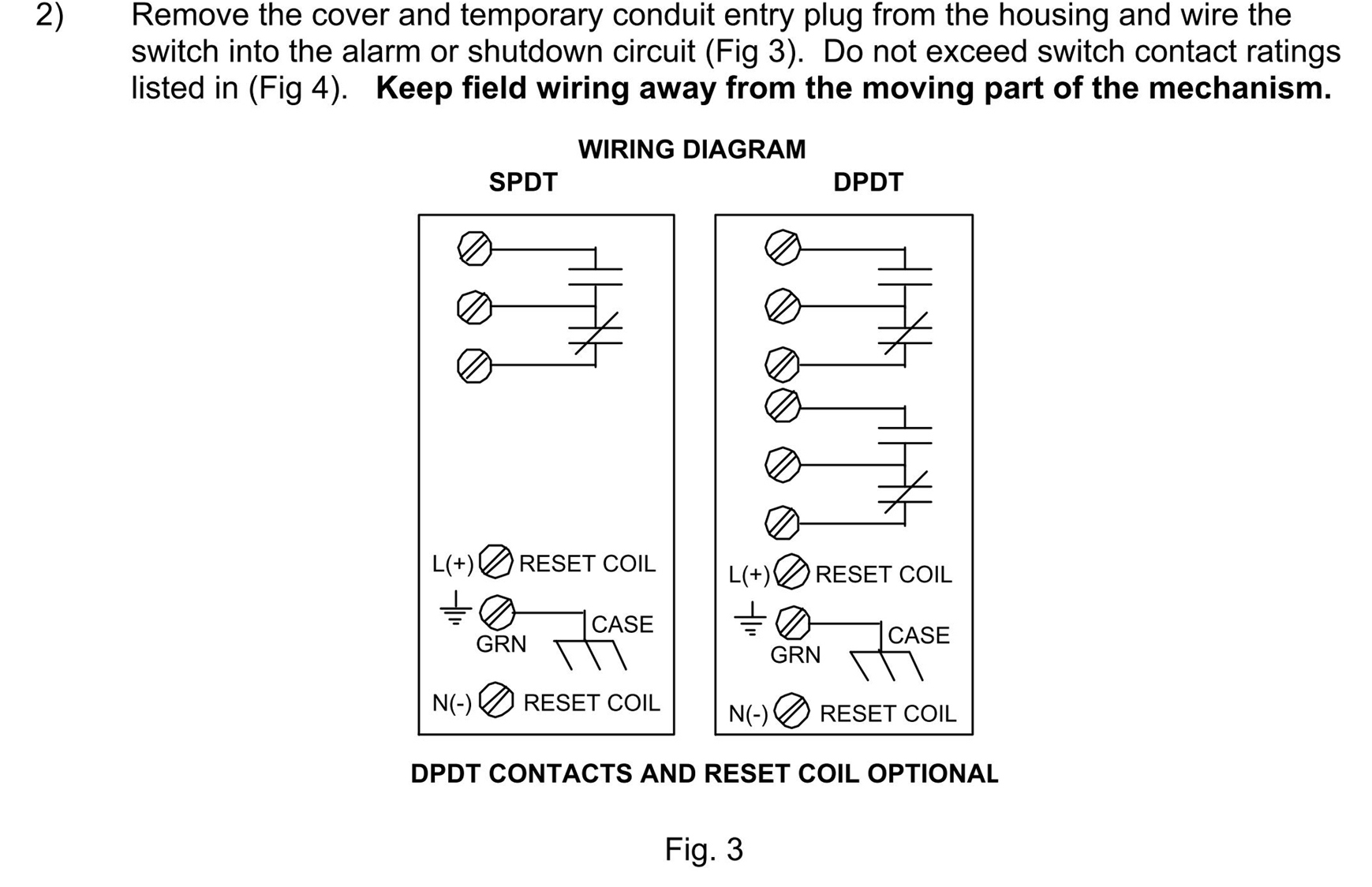

有没有电路方面的专家呀，帮我解读一下这个电路是什么意思，怎么接线？只解释左边的（SPDT）即可

[ Last edited by 20707311 on 2010-12-27 at 20:31 ]

回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴

1楼 2010-12-27 20:29:08

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mtzh

捐助贵宾 (著名写手)

博学EPI: 7
应助: 15 (小学生)
金币: 2710.3
帖子: 2147
在线: 511.2小时
虫号: 336164

20707311(金币+8, 博学EPI+1):谢谢，如果再详细一些就更好了 2010-12-28 07:42:24

从这个图里我只能看出 SPDT上半部是一个电解电容和一个可调电解电容；两个电容可以作为电源输出端，输出的电压可以接到下面的reset coil 里；在电源电路中，输出正电压时电解电容的正极接电源输出端，负极接地，输出负电压时则负极接输出端，正极接地。L（+）是正电压输入端，N(-)是负电压输入端，GRN是地线。

关于电路的知识，芯片的接线可以到，21世纪电子工程师网上搜，主要学过高中物理，就不难的
