应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 陶瓷材料 » 【求助】为什么维氏硬度打出的压痕看不清楚？
北京石油化工学院2026年研究生招生接收调剂公告
321/1返回列表
查看: 10723  |  回复: 31
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

shmily5368

银虫 (小有名气)

[交流] 【求助】为什么维氏硬度打出的压痕看不清楚？

我用的载荷是1Kg，材料是氧化铝，打完以后只能看到很模糊的一个白色十字，周围看不清楚。有人说是陶瓷为白色的原因，但是我尝试染色，也没什么效果，哪位大侠知道啊？？如图
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2010-12-07 15:30:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

souledge

专家顾问 (著名写手)
★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
csuhcb2000(金币+5): 很好，手工活不错 2011-04-12 17:44:30
打硬度压痕，非常重要的一个工序就是抛光，有必要吧样品抛光到镜面程度，才能够很好的测量硬度。对于烧结致密度很高的样品，还可以通过测量裂纹长度计算断裂韧性。所以，对于仅仅用砂纸打磨过样品的表面光滑程度是远远不够的。

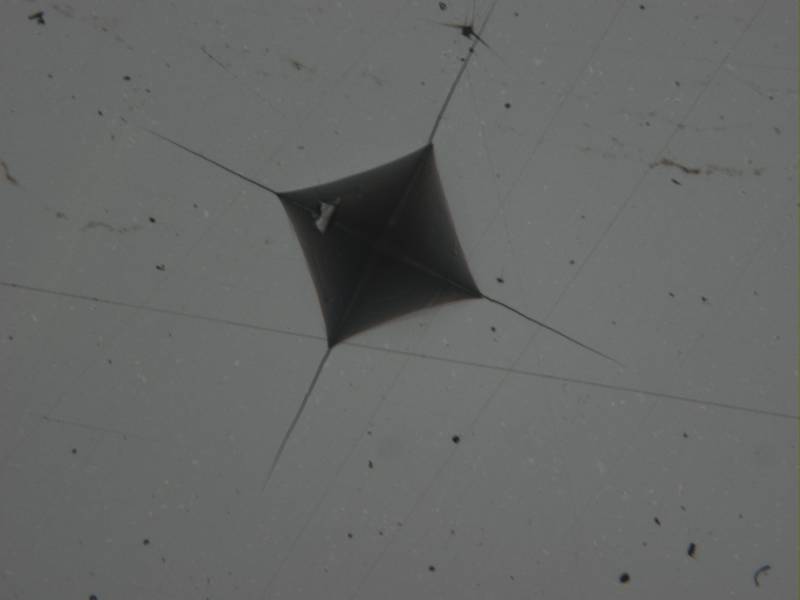

上个个人抛光后的碳化钨基材料，和打的压痕。
赞一下(6人) 回复此楼
9楼2011-04-12 17:13:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鑫驰

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主 你就知足吧 这么清楚 我们做实验的 那叫一个模糊 足足看了七八分钟才估计清楚 那叫一个摧残啊 有木有 如果样品晶象硬度不够很模糊 只是量对焦也可以啊
赞一下(1人) 回复此楼
20楼2012-06-03 11:16:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ningkeqing

木虫 (正式写手)
★
化学小工(金币+1):鼓励交流 2010-12-07 21:28:14
shmily5368(金币+5): 2010-12-11 10:01:21
载荷太小
回复此楼
2楼2010-12-07 17:34:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shmily5368

银虫 (小有名气)
引用回帖:
Originally posted by ningkeqing at 2010-12-07 17:34:04:
载荷太小

有没有可能是别的原因呢？朋友
赞一下 回复此楼
3楼2010-12-07 17:57:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangzhangfu

金虫 (正式写手)
★
化学小工(金币+1):鼓励交流 2010-12-07 21:28:20
shmily5368(金币+5): 2010-12-11 10:01:27
抛光没，不抛光是不准确的，从凹坑上看（感觉就没明显的凹坑）感觉荷载比较小，还有就是你的样品断裂韧性可能比较大，没裂纹扩展
赞一下(1人) 回复此楼
4楼2010-12-07 19:28:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shmily5368

银虫 (小有名气)
引用回帖:
Originally posted by yangzhangfu at 2010-12-07 19:28:09:
抛光没，不抛光是不准确的，从凹坑上看（感觉就没明显的凹坑）感觉荷载比较小，还有就是你的样品断裂韧性可能比较大，没裂纹扩展

只用砂纸进行抛光了。。
赞一下 回复此楼
5楼2010-12-07 20:12:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞舞27

铜虫 (小有名气)
★ ★
enquan123(金币+2):鼓励交流！ 2010-12-10 21:57:56
shmily5368(金币+10):谢谢了 2010-12-11 10:00:52
首先我觉得你的材料磨的可能不是很好，磨后要抛光，不然表面有微裂纹可能影响你硬度值的准确性，看起来你打硬度后痕迹感觉你的载荷偏小，还有一点是本来陶瓷基体呈浅颜色的话硬度痕迹就不容易看清。你可以将试样仔细精磨抛光后再打试试。还不行就看看文献能加大载荷不
赞一下(1人) 回复此楼
6楼2010-12-10 14:25:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzcfj0507

木虫 (小有名气)
载荷小了
回复此楼
7楼2010-12-11 11:15:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ballack315629

金虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
csuhcb2000(金币+1): 欢迎交流 2011-04-05 11:28:59
载荷小了 你试下5kg 或者10kg
赞一下(2人) 回复此楼
8楼2011-04-04 16:58:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
csuhcb2000(金币+2): 赞，欢迎交流 2011-04-12 17:44:52
顺便，正好有个同学也是做过一段时间的氧化铝，用来做生物材料，不知道用在哪儿的，当时他也是随便抛了抛光，看起来很光滑，就打了压痕，结果看起来跟LZ的一样一样的～后来我带他去抛光机前折腾了2个小时，抛的镜子一样可以看人了，打出来的压痕就很漂亮了～
他的样品载荷也是1kg，这个载荷对于氧化铝是没有问题的
赞一下(2人) 回复此楼
10楼2011-04-12 17:15:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

loverain0626

金虫 (小有名气)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
Missile521(金币+2): 鼓励新虫！欢迎回帖交流！ 2011-04-18 20:50:17
打硬度的样品要求必须进行抛光，而且要抛得非常好才行。氧化铝陶瓷是一种比较难抛光的样品。。。可以试试树脂镶样后机器抛光，总之如果致密度不够的话是肯定抛不好的
赞一下(2人) 回复此楼
11楼2011-04-18 20:47:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaba

银虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
你的样品我看了，关键是样品抛光美好，一般只要要抛成亚光，
再就是样品的平整度问题了。
赞一下(1人) 回复此楼
12楼2011-04-19 11:37:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sky5120

木虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
显微度测试？载荷不超过1.8KG，我们做课程实验也是那种图片，看不清边缘，老师说是抛光问题，不过我们都是大致测量
赞一下(1人) 回复此楼
13楼2011-04-19 22:06:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

casyyc

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
楼上各位总结的已经很详细了，要么是材料本身硬度问题，对于较软的材料，打出的压痕总是不清晰。光滑度不够，对于任何材料都会不清晰。楼上强调的抛光问题，估计就是楼主存在的问题
赞一下(1人) 回复此楼
14楼2011-04-19 22:53:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxin8380

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
1890418楼: Originally posted by souledge at 2011-04-12 17:13:10:
打硬度压痕，非常重要的一个工序就是抛光，有必要吧样品抛光到镜面程度，才能够很好的测量硬度。对于烧结致密度很高的样品，还可以通过测量裂纹长度计算断裂韧性。所以，对于仅仅用砂纸打磨过样品的表面光滑程度是 ...

你好，请教一下。我做的维氏显微硬度，只给了硬度，没有模量，怎么回事？是需要自己计算吗？谢谢。
赞一下 回复此楼
15楼2012-03-23 18:39:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxin8380

金虫 (正式写手)
引用回帖:
1893419楼: Originally posted by sky5120 at 2011-04-19 22:06:11:
显微度测试？载荷不超过1.8KG，我们做课程实验也是那种图片，看不清边缘，老师说是抛光问题，不过我们都是大致测量

你好，请教一下。我做的维氏显微硬度，只给了硬度，没有模量，怎么回事？是需要自己计算吗？谢谢。
赞一下 回复此楼
16楼2012-03-23 18:40:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxin8380

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
1893438楼: Originally posted by casyyc at 2011-04-19 22:53:54:
楼上各位总结的已经很详细了，要么是材料本身硬度问题，对于较软的材料，打出的压痕总是不清晰。光滑度不够，对于任何材料都会不清晰。楼上强调的抛光问题，估计就是楼主存在的问题

你好，请教一下。我做的维氏显微硬度，只给了硬度，没有模量，怎么回事？是需要自己计算吗？谢谢。
赞一下 回复此楼
17楼2012-03-23 18:41:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxin8380

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
1890418楼: Originally posted by souledge at 2011-04-12 17:13:10:
打硬度压痕，非常重要的一个工序就是抛光，有必要吧样品抛光到镜面程度，才能够很好的测量硬度。对于烧结致密度很高的样品，还可以通过测量裂纹长度计算断裂韧性。所以，对于仅仅用砂纸打磨过样品的表面光滑程度是 ...

请教一下,我做的维氏显微硬度，只给了硬度，没有模量，怎么回事？是需要自己计算吗？谢谢。
赞一下 回复此楼
18楼2012-03-23 23:22:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gjpljc

铜虫 (正式写手)
加载时间长一点
回复此楼
19楼2012-06-02 23:49:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rabbitfree

铁杆木虫 (正式写手)
维氏显微硬度能得到模量？？？
赞一下 回复此楼
21楼2013-03-13 17:24:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

winds0xin

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
先抛光，再加大载荷，就清楚了
赞一下 回复此楼
22楼2013-03-15 08:50:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1322wangchen

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
9楼: Originally posted by souledge at 2011-04-12 17:13:10
打硬度压痕，非常重要的一个工序就是抛光，有必要吧样品抛光到镜面程度，才能够很好的测量硬度。对于烧结致密度很高的样品，还可以通过测量裂纹长度计算断裂韧性。所以，对于仅仅用砂纸打磨过样品的表面光滑程度是远 ...

请问如果陶瓷的致密度不够高，是不是就不能抛光好？
赞一下 回复此楼
23楼2013-11-14 18:40:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolxiaorong

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问您是哪里的？可以给外面测吗
赞一下 回复此楼
24楼2015-12-23 16:03:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolxiaorong

金虫 (正式写手)
引用回帖:
9楼: Originally posted by souledge at 2011-04-12 17:13:10
打硬度压痕，非常重要的一个工序就是抛光，有必要吧样品抛光到镜面程度，才能够很好的测量硬度。对于烧结致密度很高的样品，还可以通过测量裂纹长度计算断裂韧性。所以，对于仅仅用砂纸打磨过样品的表面光滑程度是远 ...

请问您是哪里的？可以给外面测吗
赞一下 回复此楼
25楼2015-12-23 16:05:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolxiaorong

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by yangzhangfu at 2010-12-07 19:28:09
抛光没，不抛光是不准确的，从凹坑上看（感觉就没明显的凹坑）感觉荷载比较小，还有就是你的样品断裂韧性可能比较大，没裂纹扩展

你们可以给外面测维氏硬度吗
赞一下 回复此楼
26楼2015-12-23 16:19:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolxiaorong

金虫 (正式写手)
引用回帖:
10楼: Originally posted by souledge at 2011-04-12 17:15:40
顺便，正好有个同学也是做过一段时间的氧化铝，用来做生物材料，不知道用在哪儿的，当时他也是随便抛了抛光，看起来很光滑，就打了压痕，结果看起来跟LZ的一样一样的～后来我带他去抛光机前折腾了2个小时，抛的镜 ...

你们是哪里的呢，可以给外面测维氏硬度吗
赞一下 回复此楼
27楼2015-12-23 16:20:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolxiaorong

金虫 (正式写手)
引用回帖:
13楼: Originally posted by sky5120 at 2011-04-19 22:06:11
显微度测试？载荷不超过1.8KG，我们做课程实验也是那种图片，看不清边缘，老师说是抛光问题，不过我们都是大致测量

你们是哪里呢，可以给外面测维氏硬度吗？谢谢
赞一下 回复此楼
28楼2015-12-23 16:20:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kowlnay

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
氧化铝的弹性性能比塑性强，压完之后很快回弹，所以用维氏硬度计并不好，反而用纳米/微米压入系统要好些。我做过这个实验的。
赞一下 回复此楼
29楼2015-12-24 11:42:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kowlnay

铜虫 (小有名气)
引用回帖:
15楼: Originally posted by suxin8380 at 2012-03-23 18:39:27
你好，请教一下。我做的维氏显微硬度，只给了硬度，没有模量，怎么回事？是需要自己计算吗？谢谢。...

维氏显微硬度计没有这个功能，纳米/微米压痕仪才有
赞一下 回复此楼
30楼2015-12-24 11:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

点点unusual

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
9楼: Originally posted by souledge at 2011-04-12 17:13:10
打硬度压痕，非常重要的一个工序就是抛光，有必要吧样品抛光到镜面程度，才能够很好的测量硬度。对于烧结致密度很高的样品，还可以通过测量裂纹长度计算断裂韧性。所以，对于仅仅用砂纸打磨过样品的表面光滑程度是远 ...

大神，我做的牙齿，测牙齿表面的显微硬度，没处理之前 都可以做到像你给出的图片那样清除，矿化处理之后，正方形边缘就不清楚了，是怎么回事呢？
赞一下 回复此楼
31楼2016-12-24 13:53:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
31楼: Originally posted by 点点unusual at 2016-12-24 13:53:03
大神，我做的牙齿，测牙齿表面的显微硬度，没处理之前 都可以做到像你给出的图片那样清除，矿化处理之后，正方形边缘就不清楚了，是怎么回事呢？...

具体的情况我就不清楚了，大概这么猜测一下，不对也正常了：
1. 矿化处理后表面粗糙度变高，需要重新打磨（抛光）
2. 矿化处理后表面脆性增加，或者硬度降低，造成打压痕过程中周边塌陷
3. 矿化处理后表面延展性/弹性变好，造成部分被压下的组织/晶体回弹
另外，对于是否使用了正确的载荷，是否保压时间合适，是否运用了合理的压头尺寸，也是值得考量的。
赞一下 回复此楼
32楼2016-12-24 14:24:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 shmily5368 的主题更新
321/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 280求调剂 +4 李rien 2026-04-04 4/200 2026-04-05 18:44 by imissbao
[考研] 323求调剂（计算机视觉和大模型项目经历） +3 chaoxiicy 2026-03-31 3/150 2026-04-05 10:33 by zhq0425
[考研] 材料专硕322分 +11 哈哈哈吼吼吼哈 2026-04-02 11/550 2026-04-04 23:37 by 永字号
[考研] 286求调剂 +3 草木不言 2026-04-04 3/150 2026-04-04 22:40 by lbsjt
[考研] 一志愿085404，总分291，四级已过，求调剂 +5 阿俊阿俊阿俊 2026-04-04 7/350 2026-04-04 13:23 by 莲菜就是藕吧
[考研] 一志愿沪985，326分求调剂 +3 刘墨墨 2026-04-03 3/150 2026-04-04 11:16 by 悲伤的芋头
[考研] 400分求调剂 +3 尴尬且挠头 2026-04-04 3/150 2026-04-04 08:41 by jp9609
[考研] 265求调剂 +20 梁梁校校 2026-04-01 21/1050 2026-04-04 00:38 by userper
[考研] 081200-11408-276学硕求调剂 +5 崔wj 2026-04-03 5/250 2026-04-03 15:06 by arrow8852
[考研] 282求调剂 不挑专业 求收留 +7 Yam. 2026-03-30 8/400 2026-04-03 14:12 by zhangdingwa
[考研] 土木水利328分求调剂 +6 疾风知劲草666 2026-04-02 6/300 2026-04-03 11:38 by znian
[考研] 311求调剂一志愿合肥工业大学 +15 秋二十二 2026-03-30 15/750 2026-04-03 10:19 by linyelide
[考研] 326求调剂 +3 9ahye 2026-04-02 4/200 2026-04-03 08:43 by Jaylen.
[考研] 26考研调剂 +4 Wnz.20030617 2026-04-01 5/250 2026-04-02 16:11 by 1939136013狗壮
[考研] 322求调剂 +5 熹僖XX 2026-03-31 6/300 2026-04-02 10:08 by 求调剂zz
[考研] 生物学327，求调剂 +5 书上的梅子 2026-04-01 6/300 2026-04-02 06:47 by ilovexiaobin
[考研] 085410 一志愿211 22408分数359求调剂 +3 123456789qw 2026-03-31 4/200 2026-04-02 00:06 by 义文wang
[硕博家园] 考研调剂 +5 骆驼男人 2026-04-01 5/250 2026-04-01 14:28 by syjjj0321
[考研] 考研材料工程351分调剂 +5 整个好的 2026-03-31 5/250 2026-04-01 09:36 by topgun2009
[考研] 土木304求调剂 +5 顶级擦擦 2026-03-31 5/250 2026-04-01 08:15 by fdcxdystjk￥
信息提示
关闭
请填处理意见
关闭
