| 查看: 62 | 回复: 0 | |||
[交流]
钛植入物危害需要钽涂层技术破解难题，骨科患者新福音！
|
|

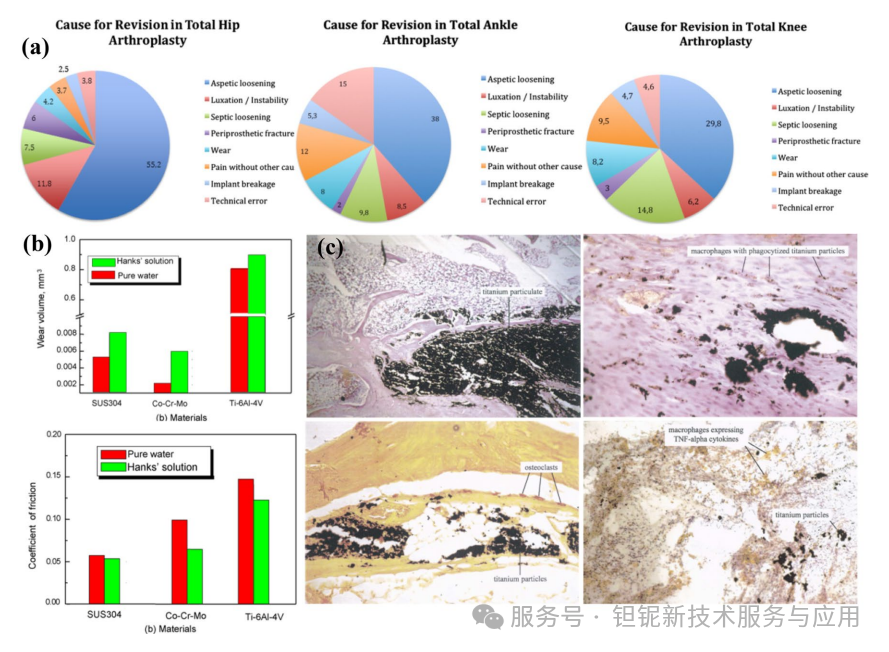

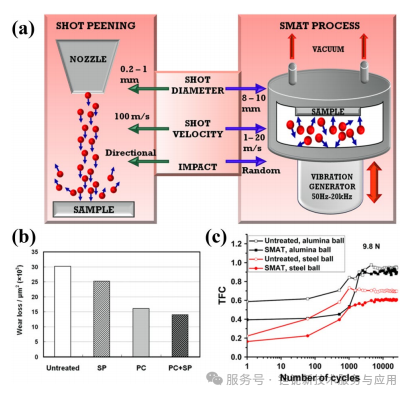

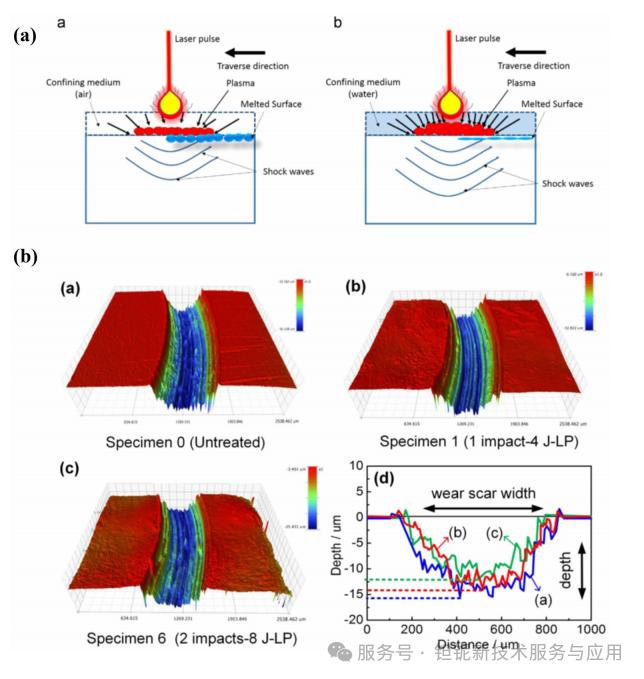

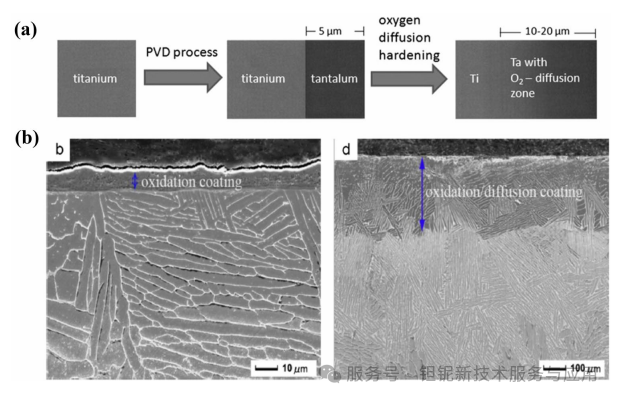

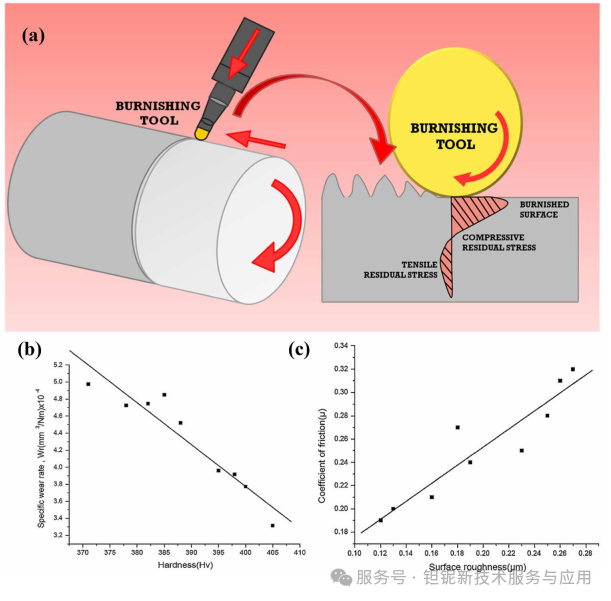

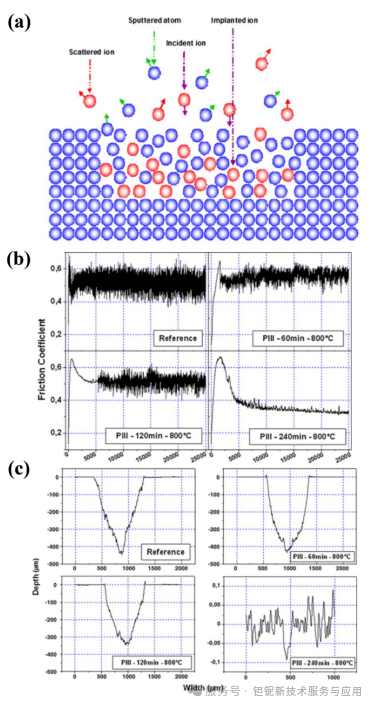

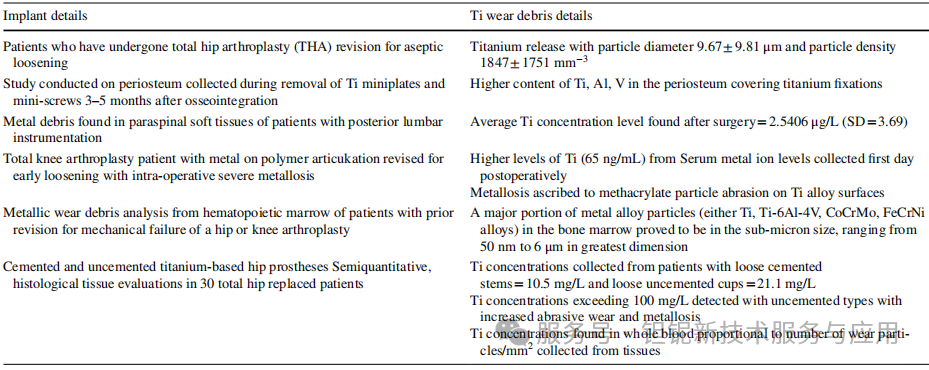

人工关节置换术（tja）是骨科领域的 “救命手术”—它能帮关节炎、关节损伤患者摆脱疼痛，恢复行走能力。据预测，到 2030 年美国全膝关节置换术（tka）数量将增长 85%，全髋关节置换术（tha）增长 71%。但光鲜数据背后藏着隐忧：《柳叶刀》研究显示，约 75% 的髋关节假体仅能维持 15-20 年，50% 在 25 年后会失效，而无菌性松动是导致翻修手术的 “头号杀手”，不仅疼痛反复，还会增加医疗负担。 1、钛植入物的 “死穴”：磨损碎屑引发骨溶解 为什么钛及钛合金会成为骨科植入物的主流材料？因为它有三大优势：高比强度（支撑身体重量却轻便）、低弹性模量（110gpa，接近人体骨骼的 5-30gpa，减少应力遮挡）、优异耐腐蚀性。但它的短板—耐磨性差，却成了 “致命缺陷”。 钛磨损产生的碎屑会引发连锁反应：颗粒尺寸 <10μm时被巨噬细胞吞噬，20-100μm 时形成异物肉芽肿；这些颗粒还会激活巨噬细胞释放 tnf-α、il1、il6 等促炎因子，一边抑制成骨细胞活性，一边加速破骨细胞生成，最终打破骨吸收与骨形成的平衡，导致假体周围骨溶解，引发无菌性松动。 图1：（a）：全球关节登记数据显示，无菌性松动是全髋（tha）、全膝（tka）、全踝（taa）翻修的首要原因，占比远超感染、假体断裂等问题；（b）：在模拟人体体液的 hank’s 溶液中，钛合金（ti-6al-4v）的磨损量和摩擦系数，显著高于钴铬合金（co-cr）和钢材，证明钛的耐磨性确实不足；c）：兔体内实验显示，钛磨损碎屑会激活巨噬细胞，释放tnf-α 并增强破骨细胞活性，最终导致骨溶解。 表1：临床研究显示植入部位钛磨损碎屑的证据。 2、现有表面改性技术：各有局限。钽涂层成 “破局者” 为解决钛的耐磨性问题，科研人员开发了多种表面改性技术，但都存在明显短板。直到 “ains钽扩散涂层” 技术出现，才真正实现 “耐磨+生物相容” 的双重突破。 1. 喷丸处理：应力层浅，易污染 喷丸（含表面机械研磨 smat、超声纳米表面改性 unsm）是通过钢球冲击钛表面，形成纳米晶层和压缩残余应力。但它的局限很突出： 压缩残余应力层深度通常 < 250μm，长期磨损后易失效； smat会引入铁污染（检测到 fe 和 feo 沉积），虽能暂时提升耐磨性，却有潜在生物风险。 图2：（a）：喷丸（定向冲击，钢球直径 0.2-1mm）与 smat（封闭腔振动冲击，钢球直径1-10mm）的原理差异；（b）：钛合金经 “等离子渗碳 + 喷丸” 处理后，磨损阻力提升，但表面粗糙度增加；（c）：smat处理的 ti-6al-4v，微动磨损时切向力系数降低，但铁污染问题未解决。 2. 激光喷丸：复杂形状难处理 激光喷丸通过短脉冲激光生成高压冲击波，在钛表面形成 >1000μm的压缩应力层，耐磨性提升显著—水约束环境下，ti-6al-4v的磨损率从 1.211×10⁻³mm³ 降至 0.106×10⁻³mm³，摩擦系数从 0.40 降至 0.21。但它对复杂几何形状（如髋关节髋臼）的处理难度大，无法实现全表面均匀改性。 图3：（a）：水约束环境能将激光能量集中在钛表面，生成 > 1gpa的高压等离子体，冲击波更深；（b）：激光喷丸后的ti-6al-4v磨损疤痕 —2次冲击的疤痕深度、宽度均小于未处理样品，但复杂形状仍难适配。 3. 滚压处理：耐磨层薄，适配性低 滚压通过钢球挤压钛表面，形成光滑的加工硬化层—ti-6al-4v经优化后，摩擦系数降低64%，表面粗糙度从0.45μm 降至0.12μm。但它的耐磨层仅依赖表面加工硬化，深度浅（<200μm），长期承重后易磨损殆尽。 图4：（a）：滚压工具挤压钛表面，通过塑性变形形成光滑硬化层；（b）：滚压后 ti-6al-4v 的硬度从 340hv 升至 405hv；（c）：表面粗糙度降低与摩擦系数下降的对应关系，证明光滑表面能减少摩擦，但耐磨层深度有限。 4. 离子注入：改性层浅，易剥落 离子注入（含等离子浸没离子注入piii）是将氮、氧离子注入钛表面，形成tin、tio₂硬层—氮piii处理的ti-6al-4v，表面硬度提升3.5倍，摩擦系数降至0.35。但它的改性层仅1-1.5μm，长期磨损后会剥落，且受 “视线限制”，无法处理凹陷区域。 图5：（a）：离子加速撞击钛表面，形成浅表层硬层；（b）：800℃氮piii处 4小时后，ti-6al-4v的磨损疤痕宽度显著减小；（c）：表面硬度与磨损阻力的正相关关系，但改性层浅的问题未解决。 3、ains钽扩散涂层技术：钛植入物的 “超强护盾” 在众多技术中，ains钽扩散涂层技术，凭借 “深硬化层+高生物相容性+无脱落风险”，成为承重植入物（髋关节、膝关节）的最优解。 图6：钛表面钽扩散涂层的制备原理与微观结构这张图揭示了钽涂层的核心优势：（a）：制备流程—先通过气相沉积在钛基材表面沉积10-20μm厚的钽涂层，再进行氧扩散硬化处理，最终形成 “钛-钽-氧化钽” 的梯度结构；（b）：涂层横截面形貌—900℃氧化15分钟、850℃真空扩散20小时后，氧离子从钽涂层扩散到钛基材，形成紧密结合的过渡层，避免传统涂层剥落。 钽涂层的3大核心优势，专为骨科植入物设计 耐磨抗剪切：硬度飙升，磨损量近乎忽略经氧扩散硬化后，钽涂层的表面硬度可达800-900hv（远超纯钛146hv、ti-6al-4v的328hv），摩擦系数最大降低71.7%。实验显示，这种改性后的钛表面，在10万次微动磨损后仍无明显磨损，完全满足承重植入物的长期使用需求。 生物相容：与人体 “零排斥”，适配承重场景钽是骨科领域公认的 “生物友好金属”—不释放有毒离子，能促进骨细胞黏附。不仅保留了生物相容性，还因梯度结构减少 “金属 - 骨” 界面的应力遮挡，避免骨吸收，特别适合髋关节、膝关节等长期承重部位。 界面稳定：不剥落、不开裂，长期耐用传统涂层（如离子注入层）因与基材硬度差异大，易在磨损中剥落。而通过ains钽扩散涂层技术制备的钽层，形成 “渐变过渡层”—氧离子从钽涂层扩散到钛基材，消除硬度差，即使在高载荷下也不会开裂，解决了 “耐磨但不耐用” 的行业难题。 4、钽涂层技术将如何改变骨科医疗？ 目前ains钽扩散涂层技术已展现出明确的临床价值。未来的研究将聚焦三大方向： 工艺优化降成本：ains钽扩散涂层技术提升涂层沉积效率，降低假体价格； 拓展应用场景：除了髋、膝关节，还将探索钽涂层在脊柱内固定器、创伤骨科钢板上的应用，解决更多植入物的磨损问题； 长期临床验证：需开展10年以上的动物实验和临床随访，进一步证实钽涂层假体的长期安全性 —目前小鼠颅骨模型已显示，钽涂层能减少90% 的骨溶解，为临床转化奠定基础。 钛植入物的磨损难题，曾是骨科医疗的 “卡脖子” 问题；而钽涂层技术的出现，用 “耐磨 + 生物相容 + 稳定” 的三重优势，为破解无菌性松动提供了新路径。从实验室数据来看，钽涂层假体有望将人工关节的使用寿命延长至 30 年以上，真正实现 “一次置换，终身使用”。        |
回复此楼» 猜你喜欢
国自然
已经有9人回复
-
求国考税务机关招考面试辅导
已经有0人回复
-
眼科学论文润色/翻译怎么收费?
已经有150人回复
-
祈福面上好运，散金币
已经有98人回复
» 本主题相关商家推荐: (我也要在这里推广)
