24小时热门版块排行榜

返回列表

哨宾流体

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 401.5
散金: 30
帖子: 171
在线: 65小时
虫号: 35830176
注册: 2024-12-20
专业: 金属材料

[交流] 添“钽”升级！新型NiCrMoTa生物医用合金：性能更优，医用前景广阔

在骨修复、植入器械等生物医学领域，金属材料始终扮演着关键角色。纯钛及其合金虽凭借优异生物相容性成为主流，但仍存在一定缺陷。为此，科研团队以NiCrMo合金为基础，引入钽（Ta）元素，成功开发出NiCrMoTa 新型生物医用合金，并完成全面表征，为医用植入材料带来新突破。

1、为什么选 NiCrMo？又为何加钽？

1. NiCrMo合金的医用优势
      NiCrMo基合金是医疗行业制造外科植入物、手术器械的优选材料，核心优势在于：
      • 具备良好生物相容性、耐腐蚀性、耐磨性与机械强度，适配植入体核心需求；
      • 可耐受蒸汽、环氧乙烷、辐射等多种灭菌方式，结构与性能不受损；
      • 加工性能优异，能定制成各类形状，满足个性化植入与手术器械需求。
2. 钽（Ta）：医用金属的 “黄金元素”
      钽是生物医用领域极具价值的金属，本次合金改性选择添加Ta，正是看中它三大核心优势：
      1. 化学惰性：不与体液发生反应，大幅降低过敏、炎症风险；
      2. 骨传导性：能促进植入体周围骨组织生长，提升固定效果；
      3. 多功能性：可用于骨科螺钉、关节假体、心脏支架、颅面骨重建、牙科修复等多场景。
      基于此，团队以Ni70-Cr20-10Mo为基础，添加5wt.%钽，研发出NiCrMoTa新型合金，目标是实现比基础合金更优异的结构与医用性能。

2、合金制备与表征方法

1. 原料与制备工艺
      研究选用高纯度 Ni、Cr、Mo、Ta为原料，关键物性参数如下：

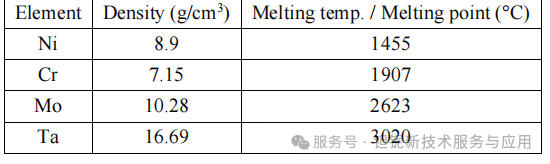

      表 1 生物医用合金组分元素物性表征。
      合金采用LEYBOLD-HARAEUS真空感应熔炼炉制备，在高纯氩气保护下，1800℃熔炼5分钟、均化2分钟，制成直径38mm圆柱试样与5mm 棒材。
2. 合金设计成分
      本次研究设置两组试样，精准控制元素配比：

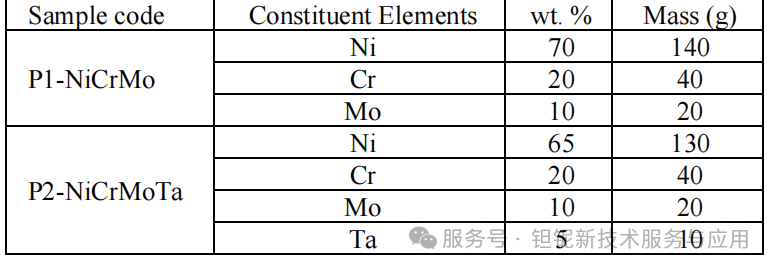

      表 2 研制材料的组分与配比。
3. 表征测试手段
      • X 射线荧光光谱（XRFS）：分析合金元素含量与纯度；
      • 光学显微镜（OM）：观察合金显微组织；
      • 扫描电镜 + 能谱（SEM-EDS）：表征微观形貌与元素分布均匀性。

3、测试结果：钽的加入让合金更优异

1. 化学成分精准达标
      XRFS 测试结果显示，两组合金元素含量与设计值高度吻合，杂质含量极低，成分均匀可控。

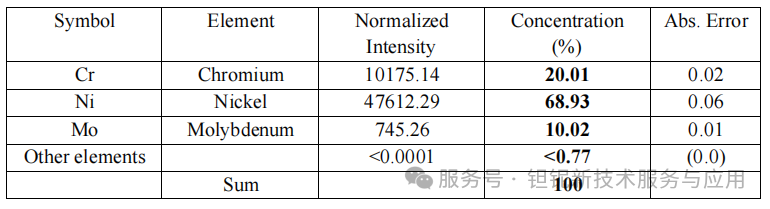

      表 3 P1-NiCrMo 合金 XRFS 分析报告。

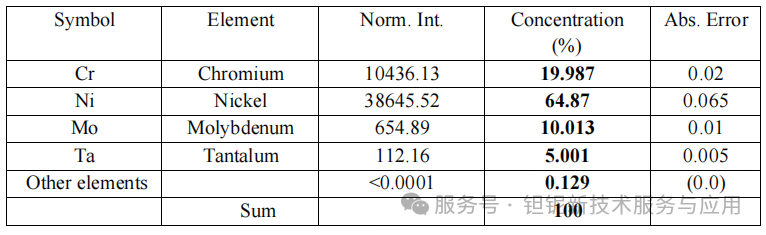

      表 4 P2-NiCrMoTa 合金 XRFS 分析报告。
2. 显微组织均匀致密
（1）光学显微组织
      两组合金均呈现多相、细化、均匀分布的组织，无成分偏聚与团簇，保证材料性能稳定。

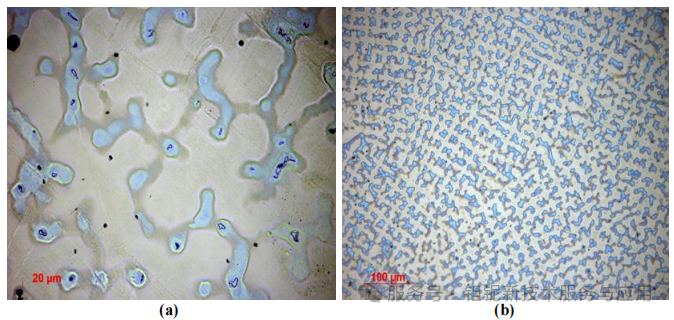

      图 1 P1-NiCrMo 合金光学显微组织。
      • a）×900 倍，标尺 20μm
      • b）×180 倍，标尺 100μm

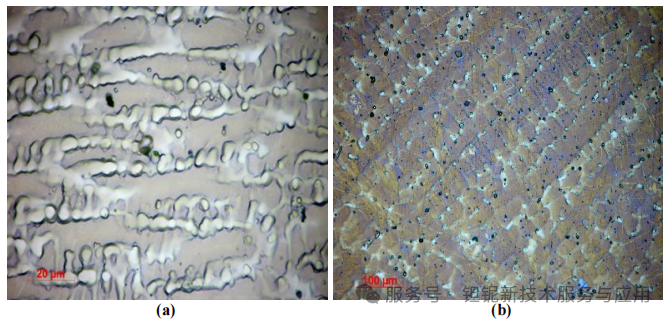

      图 2 P2-NiCrMoTa 合金光学显微组织。
      • a）×900 倍，标尺 20μm
      • b）×180 倍，标尺 100μm
（2）SEM 微观形貌
      两种合金微观组织均为正交排列的规整胞状结构，化合物尺寸、形貌一致，无颗粒团聚。
      图 3 P1-NiCrMo合金SEM形貌。 a）×5000倍，标尺 20μm； b）×1400倍，标尺 50μm。

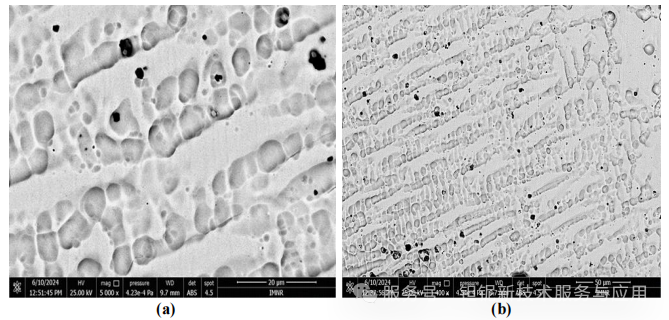

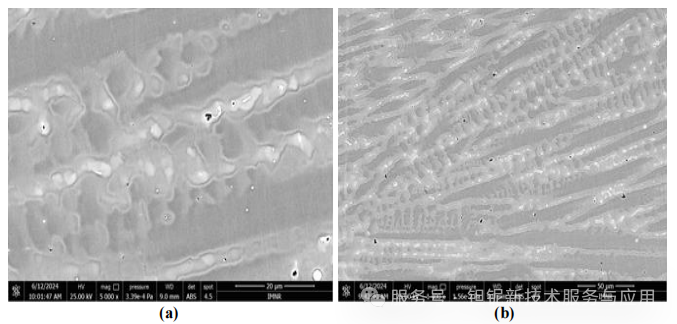

      图 4 P2-NiCrMoTa 合金 SEM 形貌
      • a）×5000 倍，标尺 20μm
      • b）×1400 倍，标尺 50μm
（3）EDS 元素分布
      能谱分析证实，Ni、Cr、Mo、Ta 元素在合金中均匀分布，无局部偏析，化学均匀性优异。

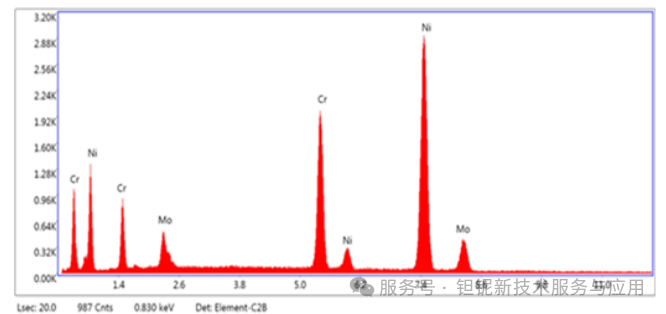

      图 5 P1-NiCrMo 合金 EDS 能谱。

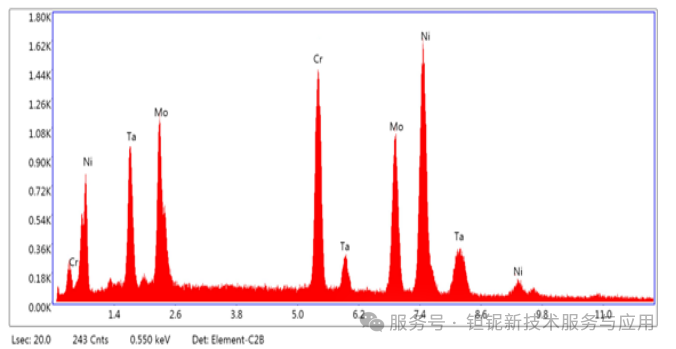

      图 6 P2-NiCrMoTa 合金 EDS 能谱。
      图 7 感应熔炼制备的 NiCrMo、NiCrMoTa 合金试样（圆片+棒材）。

4、研究结论

      1. 成功制备成分精准、组织均匀的NiCrMo 与 NiCrMoTa生物医用合金；
      2. 钽（Ta）的添加，在不破坏基础合金优良性能的前提下，进一步提升合金结构稳定性与化学均匀性；
      3. 该新型 NiCrMoTa合金兼具NiCrMo的力学与加工优势+钽的优异生物相容性、骨传导性、耐腐蚀性，完全满足植入体、手术器械等医用场景需求；
      4. 本研究为高性能生物医用合金开发提供新方向，有望推动更安全、高效的医用植入器件落地。
