| 查看: 365 | 回复: 0 | |||
[交流]
钽/钨侵蚀腐蚀与流动辅助电腐蚀行为研究｜中子靶材延寿关键突破
|
|

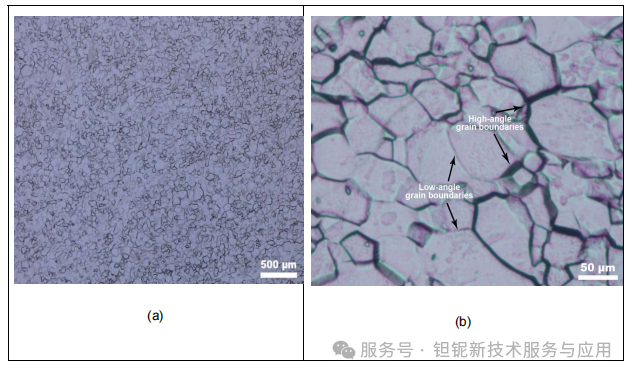

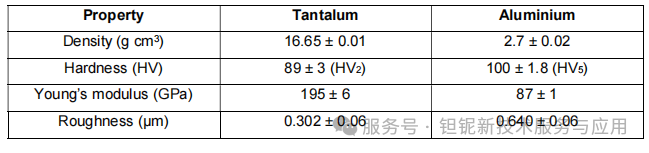

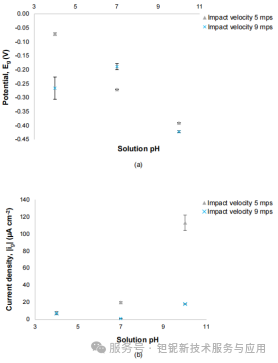

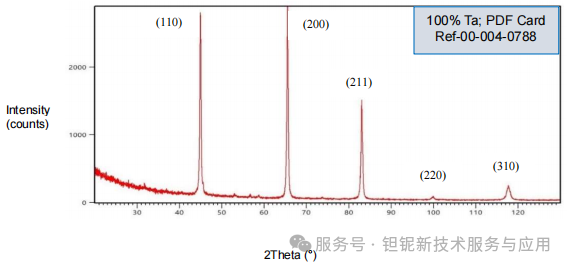

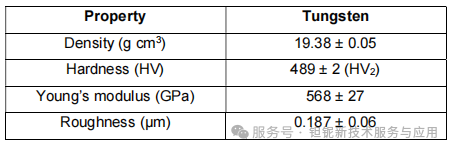

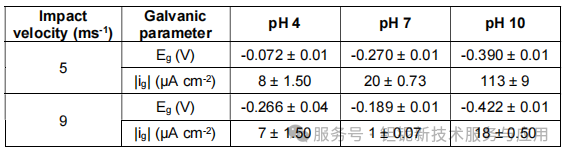

本文聚焦中子靶材核心材料—钽（Ta）与钨（W），系统性揭示了其在水冷环境下的侵蚀、腐蚀与电耦合失效机制，直接为全球顶尖中子源装置RAL ISIS的靶材延寿提供了底层数据与工程方案。 全文以钽为核心研究对象，清晰展现了它在极端工况下 “耐蚀、耐磨、高稳定” 的不可替代性，是高能中子靶材、核电、化工防腐领域的关键金属材料。 1、中子靶材为何 “短命”？ ISIS 中子与 μ 子源是全球顶级科研装置，其核心靶材采用 钽包覆钨（Ta clad W）结构： • 钨（W）：中子产核核心，高熔点、高密度 • 钽（Ta）：外层防护，承担耐蚀、耐磨、隔热关键作用 致命问题：靶材在高速质子轰击+冷却水冲刷下，1年就失效，远低于5年设计寿命。冷却水中检出放射性钨同位素，证明侵蚀 - 腐蚀+钽钨电耦合腐蚀是主因。 本研究目标：搞懂钽的失效机制→抑制腐蚀→延长靶材寿命。 2、钽（Ta）的 “硬核” 属性 论文对纯钽进行了全面表征，数据直接体现其优异性能： 表 1 钽与参考铝材料性能对比。 图 1 蚀刻钽样品显微组织。 均匀致密、无孔隙，晶粒尺寸65±15μm，为优异力学与耐蚀性奠定基础。 图 2 钽的XRD衍射图谱。 纯体心立方（BCC）晶体结构，物相纯净，无杂质相。 3、钽的纯侵蚀行为（耐磨机制） 研究采用SiC浆液冲击，系统测试撞击角度、浓度、速度对钽磨损的影响。 1. 撞击角度的影响 钽侵蚀速率随撞击角度变化。 • 30° 斜冲：侵蚀速率最高（切削机制主导） • 90° 正冲：侵蚀速率显著下降（塑性挤压为主） 2. 侵蚀形貌特征 钽侵蚀磨损形貌SEM。 • 90°：表面出现 “丘陵 - 山谷” 形貌、晶界开裂、空洞 • 30°：明显切削沟槽、犁削、唇状突起 • 少量 SiC 颗粒嵌入钽表面，进一步加剧磨损 3. 核心结论 钽属于典型韧性材料侵蚀行为，30°斜冲刷是最危险工况，但整体耐磨性能远优于常规金属铝。 4、钽的侵蚀 - 腐蚀 这是本研究最核心、最工程化的部分：机械磨损+化学腐蚀会互相加速。测试条件：pH=4/7/10溶液，30°/90°冲击，5m/s流速。 1. 极化曲线特征 钽电位动力学极化曲线。 • 有颗粒冲击时：腐蚀电位大幅负移，活性溶解加剧 • 无颗粒时：钽表面快速钝化，腐蚀速率极低 2. 侵蚀 - 腐蚀速率 钽侵蚀 - 腐蚀速率随pH变化。 • 速率排序：pH4 > pH7 > pH10 • 角度排序：30° >> 90° → 酸性 + 斜冲是钽的最恶劣工况 3. 协同效应 钽协同率变化。 •30° 斜冲：全pH均为正协同（腐蚀+磨损互相加速） •90° 正冲：中性/碱性出现拮抗（腐蚀抑制磨损） 4. 腐蚀增强侵蚀机制 腐蚀增强侵蚀速率 酸性环境下，钽表面氧化膜被颗粒冲碎，基体快速溶解，形成 “腐蚀→膜破→更严重腐蚀” 的恶性循环。 5、钽 - 钨流动辅助电腐蚀 钽与钨直接接触+流动水环境，会形成电偶对，加速阳极材料腐蚀。 1. 钨的基础性能 表 2钨材料性能。 2. 电偶腐蚀规律 表 3 电偶电位与电流密度。 图 3电偶参数随pH变化。 碱性溶液（pH10）+高流速：钽钨电耦合最强，钨被加速腐蚀。 钽因表面稳定氧化膜，几乎不受损伤，始终作为阴极保护自身。 6、钽的核心价值 1. 钽是理想靶材防护层 纯态耐磨、耐蚀，表面能快速形成稳定Ta₂O₅钝化膜。 2. 最危险失效模式：30° 斜冲+酸性环境的侵蚀-腐蚀正协同 磨损撕碎氧化膜，腐蚀加速基体溶解，失效速率成倍提升。 3. 钽钨电耦合：碱性+流动是关键诱因 钨被加速腐蚀，钽几乎无损，验证了钽包覆结构的设计合理性。 4. 工程价值 控制冷却水pH→偏碱性；优化流场→减少30° 斜冲刷；强化钽膜完整性，可大幅延长靶材寿命。 7、为什么钽如此重要？ 在中子溅射、核电、化工强腐蚀工况中： • 钨：耐高温、产中子强，但耐蚀差、易电腐蚀 • 钽：极耐蚀、高稳定、韧性好、可作为电偶阴极保护钨 本文首次完整建立钽的侵蚀-腐蚀数据库与钽钨电耦合机制，是全球高能中子装置、高端防腐装备的核心底层研究。 钽，以一己之力，撑起高端装备的 “防腐耐磨生命线”。       |
回复此楼» 猜你喜欢
西安国家级人才团队，招收资源与环境专业硕士调剂
已经有0人回复
-
天津理工大学功能晶体研究院（晶体材料全国重点实验室）招收2026年博士研究生
已经有2人回复
-
有机高分子材料论文润色/翻译怎么收费?
已经有296人回复
-
天津理工大学功能晶体研究院（晶体材料全国重点实验室）招收2026年博士研究生
已经有1人回复
-
天津理工大学功能晶体研究院（晶体材料全国重点实验室）招收2026年博士研究生
已经有0人回复
-
MDPI [Buildings, Geosciences, Heritage, Minerals, Sustainability] 专题征稿
已经有6人回复
-
MDPI [Applied Sciences, Land, Remote Sensing, Sensors] 专题征稿
已经有1人回复
-
MDPI 多期刊联合专题征稿
已经有1人回复
-
MDPI 多期刊联合专题征稿—AI 材料
已经有0人回复
-
求XFD挂槽浮选机搅拌装置仿真模型
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
