为什么超细长大高宽比探针寿命更长？
|
|

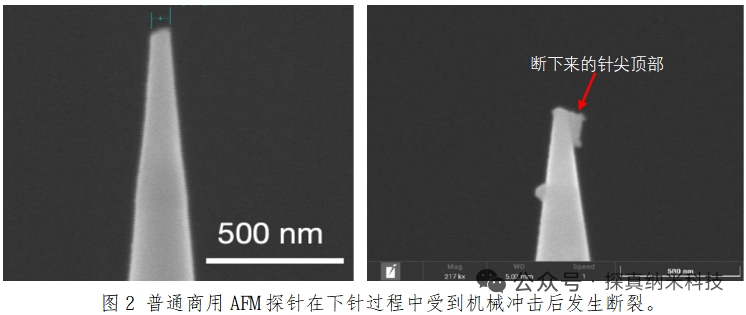

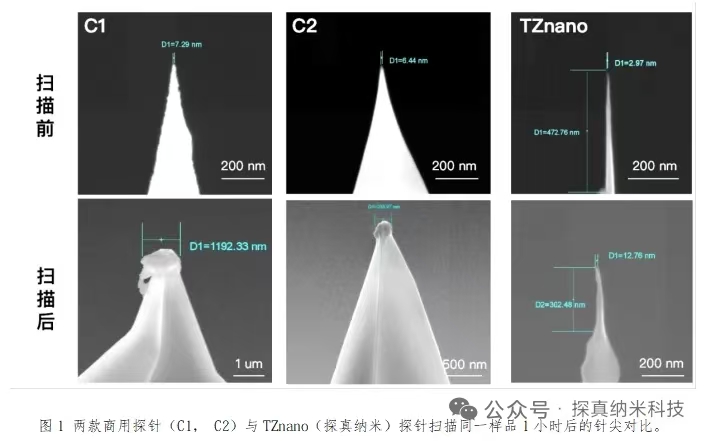

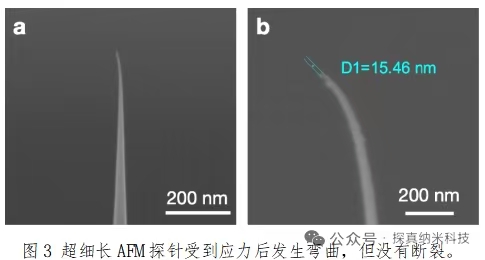

为什么超细长大高宽比探针寿命更长？ 很多人一听“超细、超长、大高宽比 AFM 探针”，脑子里立刻弹出几个字：这么细这么长，怕不是一碰就断？寿命肯定短到离谱吧？ 这个印象很常见，毕竟从直觉上看，越细越长越像“脆皮”。但实际情况，还真不一定。 我们最近整理了一波实验，从扫描寿命、受压形貌、断针现场三个角度，给超细长 AFM 探针做了个“耐用度体检”。结果是反直觉的：它没想象中那么脆弱，柔韧性在线，磨损后还能保持较小针尖尺寸，实际有效使用寿命反而更长。 一句话省流：细长 ≠ 易断，别啥都甩锅给“针太细”。 扫描寿命：扫描1小时后，谁还能战 首先来看最直接的扫描寿命实验。图1展示了两款商用探针（C1、C2）与TZnano（探真纳米）探针扫描同一样品1小时后的针尖形貌对比。 对于AFM探针来说，使用过程中的一个重要问题是针尖在长期扫描之后是否会发生明显磨损，以及磨损之后还能不能继续获得高质量的成像结果。普通探针在持续使用过程中同样产生磨损（C1， C2），而其磨损后针尖快速变钝，导致成像分辨率下降。 超细长探针的一个优势在于，即使针尖经过一定程度的磨损，由于其本身横向尺寸（直径）非常小，磨损后剩余的针尖顶部仍然保持较小的直径，因此依然能够保持较好的成像能力。如图所示，TZnano探针并没有发生断裂，磨损后针尖顶部尺寸仍然保持在约12 nm左右。这说明它并没有像很多人想象的那样“寿命短”，反而表现出了更好的使用稳定性。 图片 2 探针受到压力后，真的会直接断裂吗？ AFM探针在下针过程中确实存在受到较大压力甚至发生断裂的可能。那么，超细长探针在受到压力之后，到底是直接断裂，还是会发生一定程度的形变？为了进一步了解这一点，我们对普通探针和超细长探针受到机械作用后的形貌进行了对比。 图片 图2展示了普通商用AFM探针在下针过程中发生断裂的情况。可以看到，当探针与样品发生接触、受到较大的瞬时机械作用时，普通探针的针尖可能直接发生断裂，断裂位置通常可以观察到比较明显的断口。这种情况尤其容易出现在下针速度较快、设备控制精度不足，或者探针受到较大冲击的时候。也就是说，普通探针在面对突发的机械冲击时，并不一定会先发生明显形变，而可能直接发生断裂。（这是我们使用某国产AFM仪器测试结果，下针后不进行扫描而是立刻退针然后看SEM。该仪器如果使用力常数>20N/m探针，会断针70-80%。如果力常数降到2.8N/m, 则大多数探针不会顶部折断。） 图3展示了超细长AFM的柔韧性。在受到应力时，比如SEM中电子的轰击，它会变弯。即超细长结构实际上具有一定的柔韧性，在受到外力应力作用时，可以通过发生形变来释放部分机械应力，而不是立即发生脆性断裂。从这个角度来看，细长并不一定意味着脆弱，反而在某些情况下，细长结构可能具有更好的柔韧性和抗断裂能力。 当然，这并不意味着超细长探针可以承受无限大的压力。任何AFM探针都有其机械极限，过大的冲击以及不合理的操作仍然可能导致探针损坏。 什么时候容易断针？怎样避免？ 那么，在实际AFM操作过程中，探针到底什么时候最容易断？从我们的实验经验来看，断针往往发生在下针过程中，而不是正常扫描阶段。很多探针刚接近样品表面就已经断裂，甚至还没有开始有效扫描。这说明，断针的高风险阶段主要集中在下针以及接近样品表面的瞬间。因此，探针频繁断裂不能简单归因于“探针太细”，还需要考虑设备控制精度、进针参数以及探针本身的力学特性。 首先，设备的进针控制精度非常重要。如果设备的Z轴控制、进针速度或反馈参数不够稳定，探针接触样品时容易产生较大冲击，从而增加断针风险。我们在实际实验中也发现，不同设备之间存在明显差异：控制精度较高的设备，下针过程更加平稳，断针概率也相应降低。因此，频繁断针时，除了检查探针，也应检查设备的进针控制和相关参数。其次，探针的力常数同样关键。在相似操作条件下，高力常数探针的断针风险明显高于低力常数探针。这说明探针是否容易断，不能单纯看“粗还是细”，还需要综合考虑探针结构、力常数和设备控制方式。 从我们的实验来看，超细长AFM探针并不是大家想象中的“又细又长、碰一下就断”。在正常扫描过程中，它可以保持较好的针尖形貌和成像能力；在受到一定外力时，也可能通过弯曲来释放机械应力，而不是立即发生断裂。而真正需要重点关注的断针环节，往往是探针下针以及接近样品表面的瞬间，此时设备的进针控制精度、反馈参数以及探针的力常数都会对断针概率产生重要影响。这点对于低端AFM仪器尤为重要。 大高宽比超细长探针不仅更不容易断，而且实验结果显示它的扫描寿命比普通探针要长很多（至少一倍）。这是因为同样的磨损时间后大高宽比（小半锥角, <5°）探针其顶部直径依然很小，而普通金字塔形探针（大半锥角，>20°）磨损后其顶部直径会快速变大。 所以，别再用“细长=短命”的老眼光看它了。超细长 AFM 探针，可能比你想象中更能打。    |
