| 查看: 75 | 回复: 0 | |||
[交流]
氮化钽光阳极：光电化学分解水制氢的潜力新星？
|
|

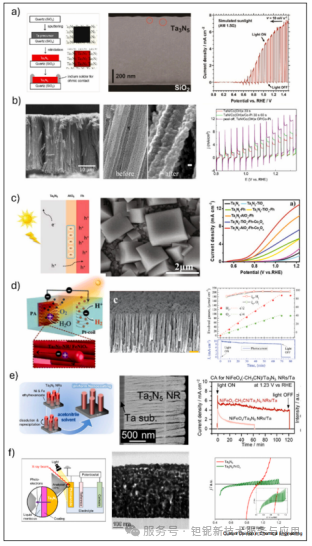

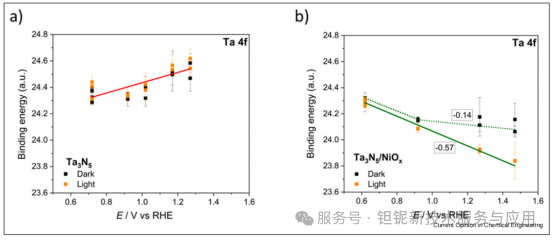

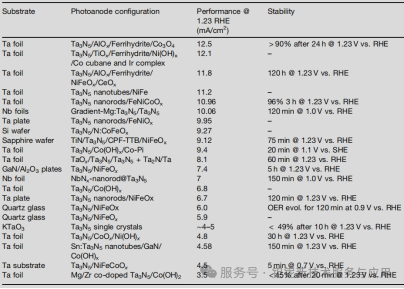

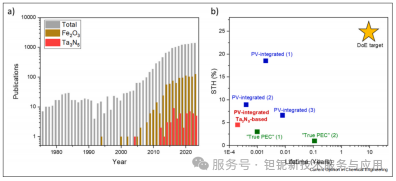

光电化学（PEC）分解水是制备绿氢的前沿技术，在全球碳中和背景下备受科研界关注。氮化钽（Ta₃N₅） 凭借优异的能带结构与理论转化效率，成为当下最具潜力的光阳极材料之一。 1、背景：光电化学分解水制氢的行业现状 光电化学分解水制氢技术已有超50年研发历史，但目前仍停留在实验室阶段，尚未实现规模化落地。核心原因在于对光催化材料要求极为严苛： 1. 高效吸收光能并转化为电子、空穴载流子； 2. 具备优异的电荷动力学性能，驱动水的氧化、还原反应； 3. 长期工况下保持结构与性能稳定。 美国能源部（DoE）为此设定了极具挑战性的终极目标：太阳能-氢能（STH）转化效率≥25%，设备使用寿命达10年。想要实现该指标，主流方案是采用双吸收体串联叠层结构：顶层吸光材料带隙约1.7 eV，底层约1.0 eV，在无外加偏压条件下，光电流密度需达到20.3 mA/cm²以上。 目前领域内主流光阳极材料性能对比如下：上述材料均难以同时满足高效率、长寿命的需求，而Ta₃N₅（禁带宽度2.1 eV）异军突起，成为打破行业瓶颈的关键材料。 图 1 左图：1975 年至今光电化学分解水领域年度发文量，2000 年后研究呈指数增长，目前增速趋于平缓，同时对比了Fe₂O₃与Ta₃N₅的研究热度（Ta₃N₅相关研究自2010年后快速兴起）； 右图：不同体系器件使用寿命对标（对数坐标），包含纯 PEC体系、光伏集成PEC体系以及DoE十年寿命目标，可见稳定性是全行业共性难题，Ta₃N₅基器件距离商用寿命要求仍有巨大差距。 2、氮化钽（Ta₃N₅）的核心价值与研究突破 1. 核心优势 Ta₃N₅最突出的亮点：实际性能已无限逼近理论极限。其在1.23 V vs. RHE 电位下，理论光电流密度为12.9 mA/cm²，现阶段改性后的Ta₃N₅光阳极，光电流已基本达到这一数值，是目前唯一性能贴近理论上限的光催化材料。 2. 主流制备、掺杂与表面改性技术 目前科研人员已开发出多种Ta₃N₅薄膜制备工艺：钽箔预氧化后氨解、石英基底溅射金属钽膜再氮化、钽箔原位制备Ta₂O₅纳米管转化、电子束蒸发、原子层沉积（ALD）等。其中，在FTO等透明导电基底上制备Ta₃N₅，是实现叠层 PEC/光伏集成器件的关键方向。 纯相Ta₃N₅光电极电流密度低、寿命短（仅数分钟），行业主要通过两大手段优化性能： • 元素掺杂：引入Ge、B、Sc、La、Sn、Mg、Ti 等元素，构建电子受主能级，补偿氧杂质的给电子效应，同步提升光电性能与稳定性； • 表面改性：构筑空穴传导层+助催化剂复合结构，既能催化析氧反应（OER），又能保护基底Ta₃N₅，是现阶段性能突破的核心方案。 3. 顶尖Ta₃N₅光阳极性能汇总 下表为近年高性能Ta₃N₅基光阳极标杆成果（按1.23 V vs. RHE下光电流密度排序）：表 1 近期高性能Ta₃N₅基分解水光阳极汇总。 从数据可见：多层复合结构Ta₃N₅光阳极，光电流达12.5mA/cm²，达到理论值的97%，创下目前最高纪录；另有体系实现了120小时长时稳定运行，证明多层界面工程是提升稳定性的有效路径。 图 2 展示了多款典型Ta₃N₅薄膜、纳米结构形貌及光电化学性能：包括石英基底Ta₃N₅薄膜、钽基Ta₃N₅纳米管 / 纳米棒、立方相Ta₃N₅纳米晶等不同形貌材料，以及对应光电流 - 电位、时间 - 电流测试结果。不同纳米结构搭配助催化剂后，性能表现各有优劣，形貌调控也是该领域重要研究方向。 3、氮化钽材料的核心瓶颈与破解思路 1. 最致命问题：稳定性不足 Ta₃N₅目前最大短板是光腐蚀、使用寿命短，主流体系最长稳定时长仅百余小时，远达不到 DoE十年商用标准。失效机理已通过原位常压X 射线光电子能谱（AP-XPS）证实：在PEC工况下，Ta₃N₅表面会发生自光氧化，生成绝缘TaOₓ层；同时费米能级钉扎效应会严重破坏界面电荷传输，最终导致电极快速失效。 图 3 原位 AP-XPS 测试Ta 4f7/2结合能变化：左图纯Ta₃N₅在明暗态、不同外加电位下，结合能基本无变化，存在明显费米能级钉扎；右图负载NiOₓ保护层后，费米能级钉扎被解除，界面电荷传输显著改善。 2. 现存其他短板 • 多数高性能器件依赖钽箔基底，绝缘基底（石英等）会产生较大欧姆损耗，不利于叠层光伏集成器件设计； • 主流助催化剂大量使用钴元素，存在环保、供应链风险； • 部分高性能制备工艺（如脉冲激光沉积 PLD）难以规模化量产。 3. 针对性解决方案 • 界面与保护层设计：开发无钴型助催化剂（NiFeOₓ、钙钛矿材料）、p型SiC等新型钝化层，隔绝材料与水直接接触，抑制光腐蚀与费米能级钉扎； • 制备工艺优化：研发低温、可规模化的薄膜沉积技术，适配透明基底，推动叠层器件应用； • 计算与智能辅助：结合人工智能、机器学习、大数据，加速材料掺杂、界面改性方案的筛选； • 本体改性：通过体相掺杂、缺陷工程，优化体相电荷传输能力。 4、产业化目标重新定位：理性看待商用进程 美国能源部 25% STH 效率、10 年寿命的目标，基于现有材料体系短期内无法实现。结合当前Ta₃N₅及 PEC 技术发展水平，学界提出更务实的阶段性目标： • 太阳能 - 氢能（STH）转化效率：＞10% • 设备使用寿命：2~5年 • 制氢成本：对标欧洲商用电解水制氢价格（2023年欧洲电解水制氢成本4.13~9.30欧元/公斤） 该目标贴合技术实际，通过持续的材料创新、系统集成优化，具备落地可能性。 同时行业也面临路线抉择：是持续深耕纯 PEC 体系长期技术迭代，还是依托成熟光伏技术，重点发展光伏 - 电解耦合体系，成为领域未来两大发展方向。 5、总结与展望 材料价值：Ta₃N₅是光电化学分解水领域的标杆材料，光电性能已逼近理论极限，综合潜力远超传统氧化铁、氧化铋钒等材料，是下一代光阳极的核心候选； 核心挑战：长期稳定性差、光腐蚀、费米能级钉扎是制约其商用的核心卡点，界面工程、保护层、新型助催化剂是当下主要攻关方向； 未来方向：不必一味追逐极致的实验室理论目标，先落地效率＞10%、寿命 2~5 年的实用化器件，逐步降本、放大制备工艺，是Ta₃N₅基 PEC 制氢技术的可行路线。 随着钽基材料改性、界面科学、纳米制备技术的不断突破，Ta₃N₅有望推动光电化学制氢从实验室走向产业化，在全球绿氢赛道中占据重要一席。     |
回复此楼» 猜你喜欢
寻求行程超2.4米，可按美标测几何公差，佛山狮山一带的三坐标设备
已经有3人回复
-
寻找做兼职的医学同学，长期的（长三角：血管介入医疗器械方面兼职）
已经有882人回复
-
无机非金属材料论文润色/翻译怎么收费?
已经有268人回复
-
树脂浇铸体出现纹理问题是什么原因？
已经有5人回复
-
工作党想考在职研究生
已经有22人回复
-
可降解支架材料
已经有0人回复
-
求助Plastics Additives Handbook(5th Edition or 6th Edition)英文电子版
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
