| 查看: 449 | 回复: 1 | ||
lyfsl木虫 (正式写手)
|
[求助]
DSC曲线分析 已有1人参与
|

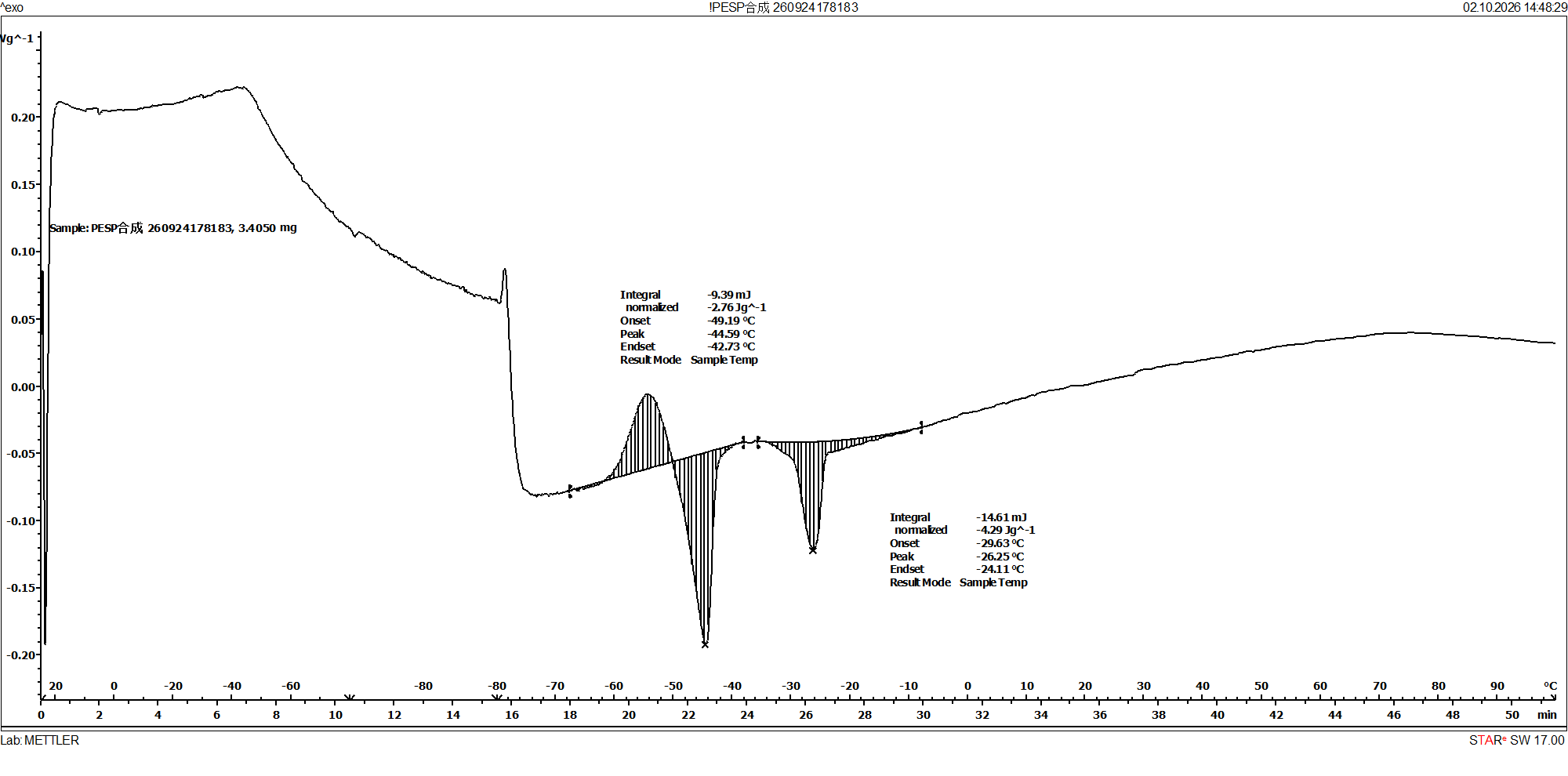

首次接触DSC分析，完全不懂，请教大家怎么看图，比如图中是某个物质的DSC曲线，该怎么玻璃转变温度？以及该物质的熔点 |
回复此楼» 猜你喜欢
申博自荐 2篇一区TOP+1篇EI+2公开发明专利 2027博士申请
已经有3人回复
-
越来越担心硕士毕业后没有竞争力了
已经有12人回复
-
闲聊
已经有6人回复
-
申博求助
已经有4人回复
翁江试剂01
金虫 (初入文坛)
分析试剂与合成材料
- 应助: 4 (幼儿园)
- 金币: 556.4
- 散金: 221
- 帖子: 26
- 在线: 20.4小时
- 虫号: 37232272
- 注册: 2026-09-29
- 性别: MM
- 专业: 分析仪器与试剂
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lyfsl: 金币+20, ★★★★★最佳答案, 谢谢解答，方便的话，可以帮忙给个参考测试条件吗？ 2026-10-09 15:05:39
感谢参与，应助指数 +1
lyfsl: 金币+20, ★★★★★最佳答案, 谢谢解答，方便的话，可以帮忙给个参考测试条件吗？ 2026-10-09 15:05:39
|
关于DSC曲线中Tg和熔点的判读，简单说几点： 玻璃化转变温度（Tg）在DSC曲线上表现为基线的台阶式偏移，而非尖锐峰，判读时需在转变区域前后分别做基线外延，取台阶中点或onset点作为Tg值。从楼主这张图来看，低温区约-75°C附近有明显的基线台阶，初步判断Tg在此区域，具体数值建议用软件自带的玻璃化转变分析功能进行标定，并注明取点方式（midpoint/onset）。 关于熔点（Tm），熔融过程对应的是升温过程中的吸热峰。但楼主这张图在0°C以上区域未观察到明显的熔融吸热峰，图上标注的两个低温峰（-44.6°C和-26.3°C）属于低温热事件，可能是结晶、晶型转变或熔融重结晶等，不能直接作为熔点。建议重新设计测试程序：先快速升温至高于预期熔点消除热历史，再以10°C/min的速率进行第二次升温扫描，此时出现的吸热峰才是可靠的熔融峰，onset温度即为熔点。 |
2楼2026-10-09 09:47:51
