三缸供料式陶瓷3D打印设备工作原理及核心结构
|
|

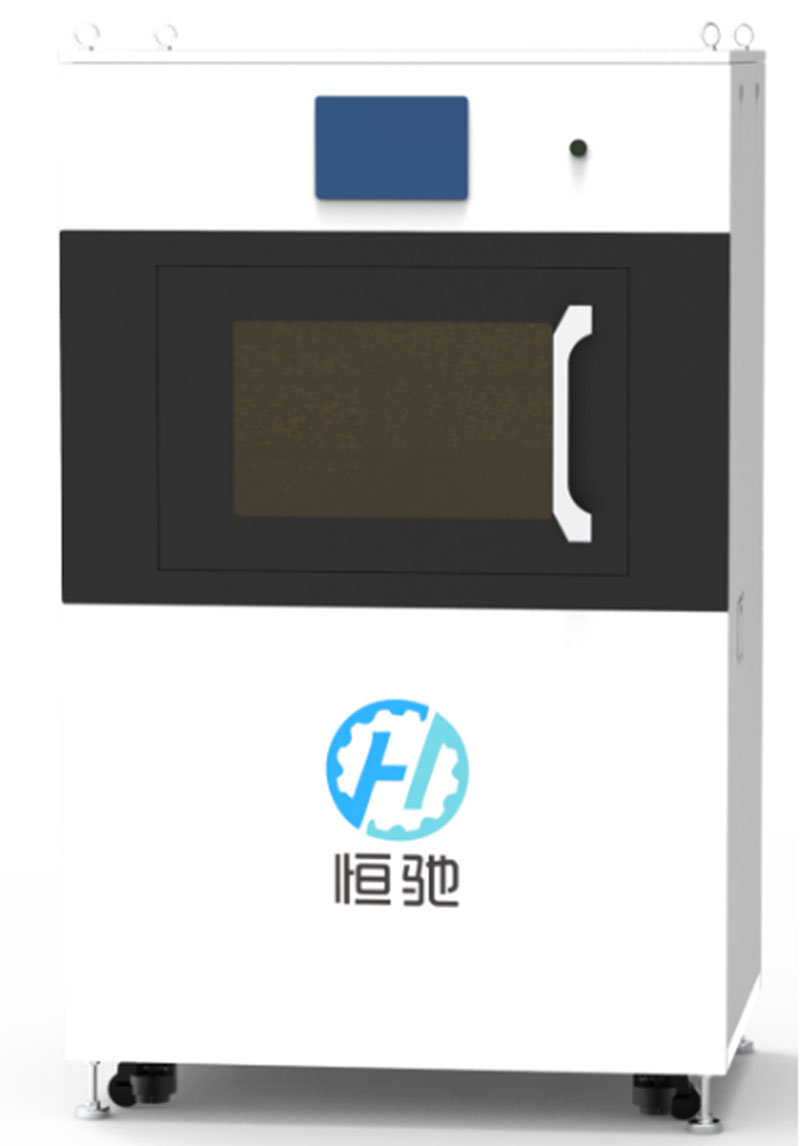

一、前言 在高性能陶瓷零部件工业化生产领域，DLP光固化技术凭借高精度、高效率的显著优势，已成为氧化锆、氧化铝、氮化铝等高端陶瓷零部件制造的主流成型工艺。 但传统单缸、双缸供料设备在打印固含量65%以上的陶瓷光敏浆料时，一直存在三大行业痛点，制约着陶瓷产品规模化量产： 1、浆料沉降分层：陶瓷粉体密度较大，浆料静置后极易快速沉降，造成缸体内浆料上下浓度分层不均; 2、量产供料中断：储料缸容积有限，长时间连续批量生产过程中需频繁停机补料，打断成型节奏，无法实现不间断量产; 3、成品批次一致性差：浆料浓度发生波动，会直接导致固化收缩率出现偏差，造成同一批次陶瓷生坯密度不均衡，产品废品率居高不下。 针对上述行业瓶颈，苏州恒驰自主研发三缸供料式陶瓷DLP 3D打印机。设备创新性搭载三缸联动浆料循环供料系统搭配 4K DLP 紫外投影成型技术，从源头攻克高固含量陶瓷浆料沉降、生产中途断料、成品批次品质不稳定等难题，为高性能陶瓷工业化量产提供一套稳定、高效、高一致性的成型解决方案。 二、设备工作原理 该设备以DLP面曝光光固化作为核心成型工艺，依托三缸循环供料系统实现陶瓷浆料不间断闭环供给，整套成型流程如下： 三台浆料缸分工协作，分别承担储料、供料、回收过滤三项功能，缸体之间自动联动切换;浆料在循环管路内全程恒温搅拌，有效抑制陶瓷粉体沉降、团聚现象，保证浆料浓度始终均匀稳定。 高精度刮刀以恒定速度将浆料均匀铺覆至成型平台表面;4K DLP紫外光机读取模型切片数据，一次性完成整层图案曝光固化。 单层固化完成后，成型平台逐层下降，循环执行铺料 曝光工序，逐层堆积打印得到陶瓷生坯;打印后的生坯再经过脱脂、高温烧结后，最终获得高致密度、高性能陶瓷成品。 三、五大核心结构 1、三缸智能循环供料系统 配置三台相互独立的恒温浆料缸，集成搅拌、在线过滤、闭环回流多项功能，实现浆料不间断循环供给。保障长时间连续量产无断料风险，全程锁定浆料浓度，消除粉体沉降所带来的成品品质波动。 2、DLP高精度光学成型系统 搭载4K高清405nm紫外光机，曝光均匀性≥92%，采用整层一次性曝光成型方式，成型效率大幅领先光纤激光逐点扫描类成型设备。 3、高精度铺料与下沉式成型平台 采用下沉式密闭成型腔体，伺服滚珠丝杠传动结构，XY/Z三轴定位精度可达微米级别;腔体配套恒温控温模块，精准管控成型环境温度，保障浆料固化条件稳定。 4、工业级智能运动控制系统 以工业PLC作为控制核心，搭配10英寸触控操作屏;系统内置多套成熟陶瓷专用工艺库，支持工艺参数自定义编辑、打印程序存储调用、远程运行监控、设备故障自动报警，智能化水平高。 5、全维度工业安全防护系统 配备密闭负压成型腔体、多重紫外光线防护、浆料防漏结构、超温断电保护等多重防护模块，设备支持7×24小时不间断稳定运行，完全适配工业车间量产工况。 四、总结 相较于传统单缸、双缸陶瓷3D打印设备，苏州恒驰三缸供料式陶瓷DLP 3D打印设备通过结构创新与系统优化，彻底解决了高固含量陶瓷浆料量产过程中的沉降分层、供料中断、批次一致性差等核心行业难题。设备以三缸联动闭环供料系统为核心，搭配高精度DLP光学成型、微米级运动控制与全维度安全防护体系，实现了浆料供给、铺料成型、工艺控制、安全运维的全流程稳定可控。既保留了DLP光固化技术高精度、高效率的成型优势，又大幅提升了设备连续量产能力与成品品质稳定性，有效降低生产损耗与运维成本。该设备精准适配齿科、电子、航空、半导体、生物医疗等多领域高性能陶瓷零部件的工业化生产需求，突破了传统陶瓷3D打印从小样试制到规模化量产的技术壁垒，为高端精密陶瓷智能制造提供了可靠、高效的全新技术方案。  |
