为什么旋转测试台跑了几个月，传感器数据开始出现周期性漂移？
|
|

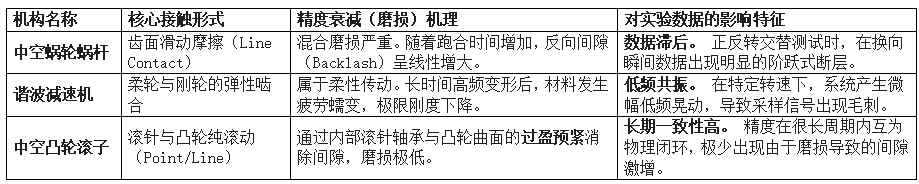

小木虫的各位老师、同学，大家下午好。我是科力达老唐，在西安做传动。 最近和几个做精密光电检测、材料疲劳测试的课题组交流，大家普遍反映一个问题：新搭的旋转实验台，前两个月论文数据非常漂亮；但运行半年后，在相同的步进角度下，传感器的采集数据开始出现微小的周期性正弦漂移，怎么做软件补偿都拉不平。 很多同学第一反应是传感器温漂或者激光器老化，但关停静置、排除热源后，漂移依然存在。作为在非标传动行业摸爬滚打15年的机械工艺人员，老唐建议大家从传动机构的动态回程误差（Lost Motion）与磨损机制去对账。 一、 三种常见旋转平台的精度衰减机理实验室常用的中空旋转机构主要有三种，它们的精度保持力受其底层力学接触形式的绝对制约： 二、 为什么中空凸轮滚子能抑制“数据漂移”？从运动学结构来看，凸轮滚子转台的零背隙不是靠加工精度“凑”出来的，而是靠预紧力控制出来的。其输出端的滚针轴承在装配时，就与输入轴的凸轮曲面存在微量的过盈量。优势分析：由于是纯滚动摩擦，其摩擦系数 $\mu$ 通常只有 0.002 左右。只要润滑到位，其内部的机械预紧状态可以维持数年不发生物理物理改变，这就从源头上锁死了因为机械间隙变大导致的数据漂移（置信度评级：高）。劣势（风险）提示：这种结构对过载极其敏感。如果实验中发生非正常碰撞，或者负载瞬时惯量超过了转台的动态允许扭矩，滚针可能会在凸轮表面“砸”出微观压痕。一旦压痕形成，转台转到该角度时就会产生局部跳动。 三、 给课题组选型与实验建议做换向频繁的测试：如果实验需要频繁正反转，且对单点重复精度要求在 $\pm 5$ 角秒以内，请直接放弃蜗轮蜗杆。优先评估DD马达或带有机械预紧的凸轮滚子转台。重载且有外部冲击的工况：比如转台上方有机械臂抓取动作，或者有外部切削力施加。此时DD马达容易由于电磁刚性不足产生“伺服抖动”，机械刚性更高的凸轮滚子转台是更稳妥的底座。各位老师同学在搭建高精度测试台时，如果也遇到了数据对不上的情况，欢迎在评论区贴出具体的力学工况和传动路线，我们一起从机械结构原头推演排查。  |
