24小时热门版块排行榜

返回列表

布瑞利斯hz

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 39
帖子: 83
在线: 3.1小时
虫号: 33829784
注册: 2023-05-24
性别: GG
专业: 绿色有机化学

[交流] 三重界面复合涂层：高性能可规模化光化学合成新方案｜CEJ重磅成果

期刊：Chemical Engineering Journal（2026, 530, 173403）
团队：中科院上海高研院、国科大、中科大、安徽师大联合团队
核心亮点：独创三重界面工程碳氮基复合催化涂层，兼容石英/陶瓷/聚丙烯全基底；耦合连续流微反应器，Suzuki偶联时空产率是间歇反应12倍，20 h长周期稳定运行，打通光催化实验室到工业化量产关键瓶颈
一、行业痛点：传统固载光催化两大致命短板
光催化Suzuki-Miyaura偶联是医药中间体核心合成路线，但现有催化剂固载技术长期存在无法工业化的硬伤：
1. 基底通用性差+涂层易破损：物理吸附、单一化学键固载仅适配单一材质，循环、流体冲刷下涂层剥落，金属活性组分流失；氢键组装等新策略制备流程复杂，无普适性；
2. 间歇反应器效率极低：传质、透光差，反应时长动辄数小时，时空产率低，难以放大；连续流光催化又缺少耐流体、透光、易加工的催化载体。石墨相氮化碳（CN）可见光响应、化学稳定，是理想光催化基底，但如何将Pd/Cu共掺杂CN牢固负载在各类基材，同时不牺牲催化活性，是领域长期难题。

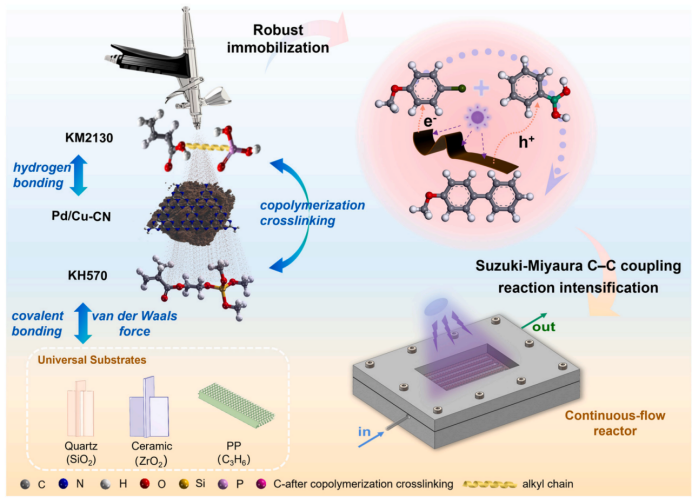

二、核心创新：三重界面协同功能复合涂层（FCC）
1. 三重界面分子作用机制
1. 催化剂-粘结剂氢键界面（KM2130 ↔ Pd/Cu-CN）
KM2130含磷酸基团（-POOH），与氮化碳表面氨基（-NH₂）形成N…H-O-P氢键，将Pd/Cu-CN纳米片均匀锚入有机网络，不堵塞活性位点；
2. 双粘结剂共价交联界面（KM2130 ↔ KH570）
丙烯酸酯KM2130与硅烷偶联剂KH570发生共聚交联，构筑三维刚性有机骨架，耐碱、耐流体剪切，解决涂层机械脆裂问题；
3. 粘结剂-基底结合界面（KH570 ↔ 基材）
无机基底（石英SiO₂、氧化锆ZrO₂）：硅烷水解形成Si-O-Si、Si-O-Zr共价键，强化学键锚定；
有机聚丙烯PP：依靠烷基链范德华力浸润吸附，无需基材表面改性，柔性塑料完美适配。

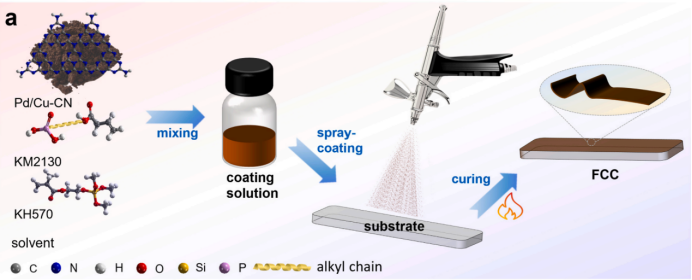

2. FCC涂层简易制备工艺
1. 先合成Pd/Cu共掺杂氮化碳Pd/Cu-CN：三聚氰胺高温煅烧得到Cu-CN，乙醇还原法均匀负载Pd团簇； 2. 配制喷涂液：KM2130:KH570

d/Cu-CN:混合醇溶剂最优质量比4:6:30:1000； 3. 空气喷枪均匀喷涂基材（喷距5–10 cm），45 ℃烘干、120 ℃热固化得到FCC-X（X=SiO₂/ZrO₂/PP）。
配方对比关键结论：
粘结剂过少：循环中涂层大量脱落（3:6:30配比三次循环质量损失超30%）； - 粘结剂过量：包覆催化剂孔道，传质受阻，催化产率暴跌；
4:6:30最优平衡：三次循环质量损失＜14%，产物收率、选择性持续＞90%。
三、间歇反应性能：全基底通用，高活性高循环稳定性

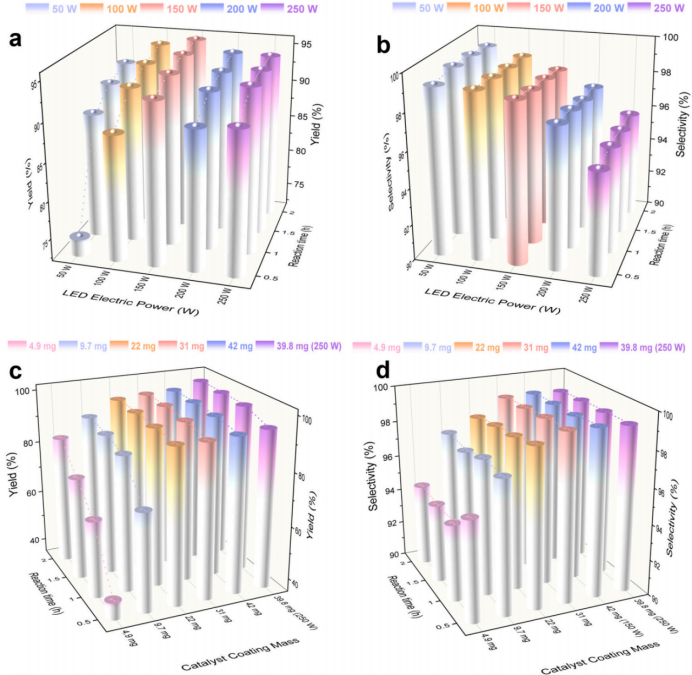

1. 操作参数优化
以4-碘苯甲醚+苯硼酸模型Suzuki偶联评估：
1. 光照强度：50–150 W产率持续上升，150 W（56.8 mW cm⁻²）最优；超过150 W光生载流子复合加剧，选择性下降；
2. 催化剂负载量：22 mg为饱和负载，0.5 h收率93.1%，继续增加负载仅提升完全转化速度，无明显增益；
3. 基底普适性验证
- FCC-SiO₂（石英）：2 h收率93%，选择性98%+；
- FCC-ZrO₂（3D打印氧化锆陶瓷）：2 h收率92.3%，与石英性能几乎持平；芳基底物拓展：碘代芳烃收率85.7%–99%，溴/氯代芳烃活性符合卤键键能规律，固载后完全保留粉末催化剂本征活性。

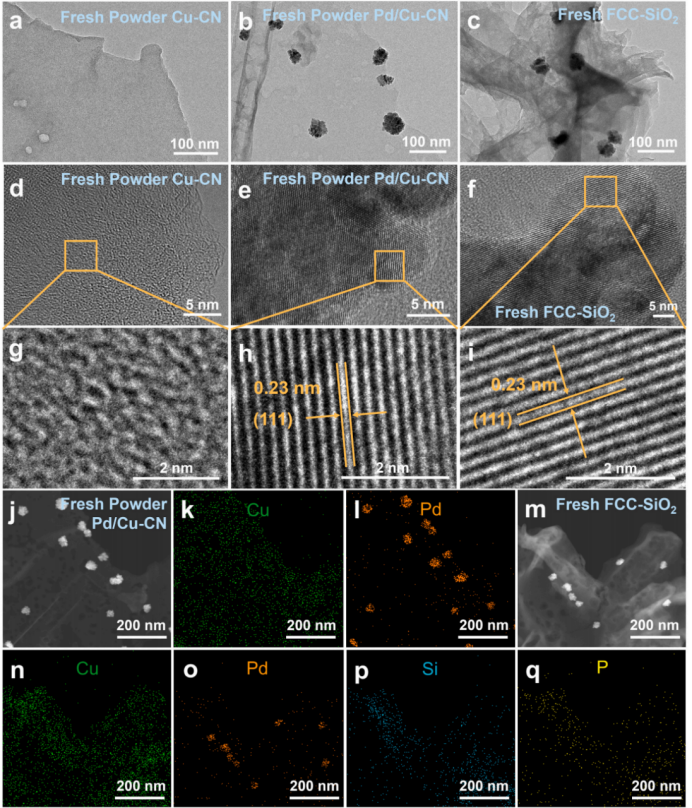

2. 微观结构表征：固载不破坏催化活性位点
1. 氮化碳层状片层结构喷涂固化后完整保留，保证光生电荷传输通道； 2. Pd纳米团簇均匀分散，0.23 nm晶格条纹对应Pd(111)晶面，无团聚； 3. Si、P元素均匀分布，KM2130/KH570粘结剂形成连续包覆网络，不是简单物理混合。
3. 光电与界面光谱解析三重界面作用

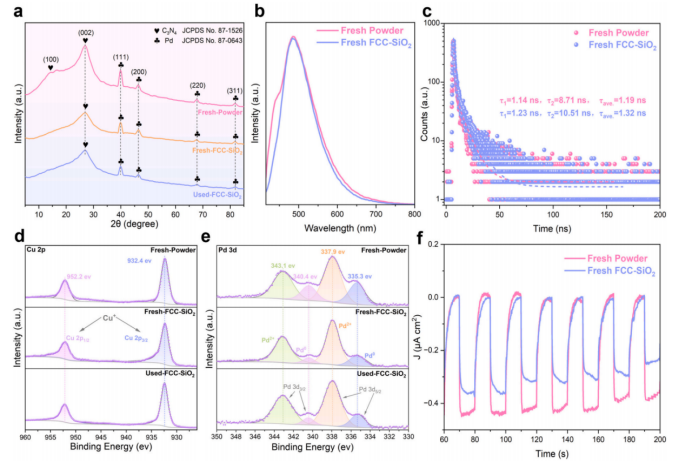

XRD、PL、TRPL、XPS、瞬态光电流揭示载流子分离提升](Fig.5) - XRD：CN、Pd特征峰完全保留，粘结剂未破坏催化剂晶型； - TRPL：涂层载流子寿命显著延长（τ₂由8.71 ns提升至10.51 ns），氢键网络抑制电子-空穴复合； - XPS：Cu、Pd价态反应前后无变化，活性金属位点高度稳定。
四、工业化放大核心突破：FCC-PP集成连续流微反应器

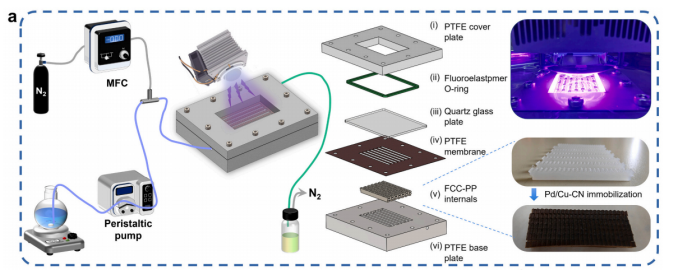

1. 模块化连续流光反应器设计
核心设计： 1. 波浪FCC-PP内件，液膜厚度1.7 mm，最大化405 nm可见光穿透； 2. 氮气通入形成泰勒气液分段流，液体内部循环强化传质； 3. 模块化PTFE密封，拆装清洗便捷，无泄漏。
2. 碾压间歇反应的超强催化指标
1. 停留时间大幅压缩：间歇2 h反应缩短至仅2 min；
2. 时空产率STY=3016.3 g L⁻¹ day⁻¹，是间歇体系12倍；
3. 转化频率TOF=1084.4 h⁻¹，优于绝大多数已报道Pd基光/热催化Suzuki体系； 4. 光化学时空产率PSTY与间歇持平，证明涂层完全保留催化剂本征光能利用效率，产能提升来自反应器传质优化。
3. 20 h超长连续稳定运行（工业级稳定性）连续运行20 h，产物收率稳定89.0%–92.5%，选择性100%； ICP检测Pd浸出率极低（总流失＜0.1%），涂层无脱落，耐碱性乙醇反应体系，解决贵金属流失、催化剂短命工业化痛点。
五、研究总结与工业化前景
本文三重界面 FCC 催化涂层完美适配浙江布瑞利斯光化学板式反应器，二者组合为医药中间体 Suzuki 偶联提供成熟连续化方案。布瑞利斯板式设备采用高透光玻璃微通道，光照均匀、比表面积大，可定制波浪型 PP 基材内置件匹配 FCC 涂层；多波段 LED 光源精准匹配 405 nm 光催化需求，智能温控与泰勒流强化传质，将反应停留时间压缩至 2 min。依托三重界面涂层超强附着力，体系可稳定连续运行 20 h，Pd 浸出极低，时空产率达间歇工艺 12 倍。设备模块化易线性放大，兼顾小试筛选与工业化量产，打通碳氮基固载光催化从材料研发到落地生产的完整链路，助力精细化工绿色光合成产业化落地。
