| 查看: 41 | 回复: 0 | |||
[交流]
关于制药设备零析出的三种材质探讨：不锈钢、哈氏合金与钽涂层的选材对比与应用分析
|
|

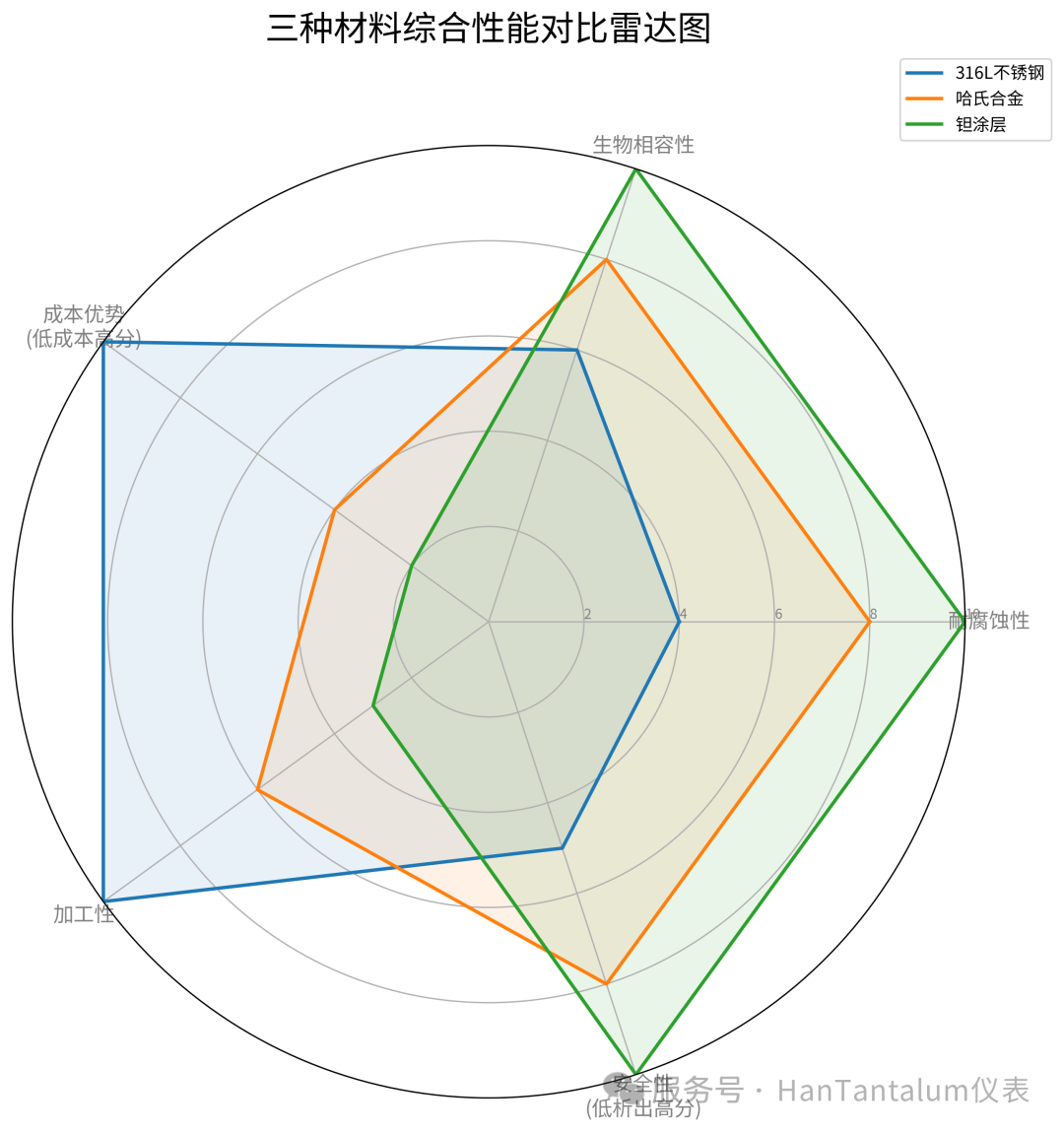

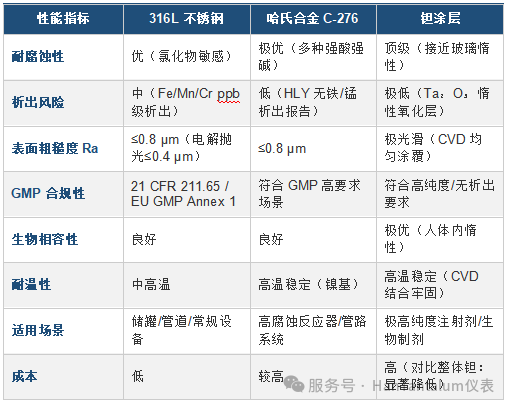

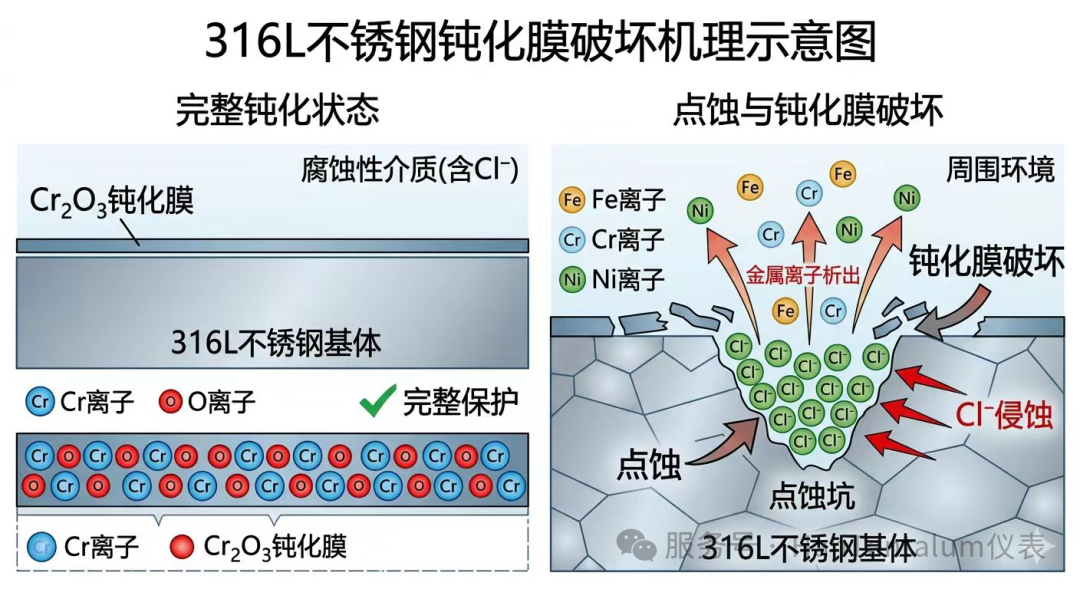

在生物制药、注射剂及高纯度原料药的制造过程中，设备接触面的材质选择直接关乎产品质量与患者安全。可提取物（extractables）与浸出物（leachables，简称e&l）的控制，已成为fda、ema等国际监管机构的核心审查重点。本文基于国际权威文献与实测数据，系统比较316l不锈钢、哈氏合金（hastelloy c-276）及钽涂层三种主流材质在腐蚀性、金属离子析出、表面处理及gmp合规等维度的综合表现，为制药企业的设备选材决策提供科学参考。 一、背景：为何零析出至关重要 随着《中国药典》2025年版及ich q3指南对原料药与制剂生产中元素杂质控制要求的日益严格，制药设备材料在制药设备中，设备内表面与药品或中间体直接接触。当接触面材质不够稳定时，金属离子、氧化物或涂层成分可能迁移进入药液，形成【浸出物】（leachables）。即便是ppb（十亿分之一）量级的微量金属，也可能对生物制剂的结构稳定性产生不可忽视的影响。 1.1 监管层面的明确要求 美国联邦法规 21 cfr 211.65 明确规定：设备接触表面【不得对药品成分、中间体或最终产品产生反应性、附加性或吸附性影响，以免改变药品的安全性、特性、含量、质量或纯度】。欧盟 gmp annex 1（2022年修订版） 同样要求无菌药品生产设备的产品接触面须光滑、无孔隙、耐腐蚀。国际协调组织ich正在制定e&l综合指南 ich q3e，进一步强化对生产设备材质的系统性评估要求。 1.2 微量金属析出的潜在危害 发表于《生物过程国际》（bioprocess international）的同行评审研究显示：单克隆抗体药物（mab）在316l不锈钢容器中于常温保存14天后，通过icp-ms（电感耦合等离子体质谱）检测，可测出铁离子与锰离子的显著迁移。其中： • mab a样品中锰浓度：第7天达405 ppb，第14天升至901 ppb； • mab b样品中锰浓度：第7天为384 ppb，第14天达920 ppb； • 在哈氏合金（hly）或玻璃容器中保存的同批次样品，铁离子与锰离子均低于检测限（loq < 0.025 ppm）。 研究同时指出，尽管短期热应激条件下未见即时毒性，但金属离子通过fenton反应诱发自由基生成，可能在长期储存中引发单抗甲硫氨酸氧化等降解问题，对药品稳定性构成潜在风险。 二、316L不锈钢：行业基石与局限 奥氏体型316l不锈钢是目前制药设备中应用最广泛的材质，其成分主要包括铁（fe）、铬（cr，约16╟18%）、镍（ni，约10╟14%）及钼（mo，约2╟3%）。低碳含量（c ≤ 0.03%）有效降低了焊接晶间腐蚀风险，使其在gmp环境下具备良好的可加工性与经济性。 2.1 合规标准与表面要求 gmp规范要求产品接触面的表面粗糙度（ra）应 ≤ 0.8 µm，以防止微生物残留及交叉污染。 • 机械抛光：可达 ra ≤ 0.8 µm，满足基本gmp要求； • 电解抛光（electropolishing）：可进一步将粗糙度降至 ra ≤ 0.4 µm，电流密度0.1╟0.3 a/cm²，在硫磷酸混合浴中去除最多50 µm金属，形成镜面效果；• 钝化处理：依据astm a967规范，以20╟25%硝酸溶液在50╟60°c浸泡30╟45分钟，或采用4╟10%柠檬酸法，去除游离铁并强化铬氧化物（cr₂o₃）保护膜； eu gmp annex 1（2022）、asme bpe-2024及astm a380均对上述工艺有明确规定，钝化须与预运行冲洗明确区分，不可替代。 2.1 合规标准与表面要求 316l的耐腐蚀性来源于其表面自然形成的cr₂o₃富铬氧化膜。该保护膜在有氧条件下可自我修复，但在以下场景中存在明显局限： • 含氯化物的缓冲液（如nacl溶液）：点蚀（pitting corrosion）风险显著上升； • 强酸或强碱性工艺流体：氧化膜遭破坏后局部腐蚀可能发展为不可逆损伤； • 高温wfi（注射用水）或蒸汽系统：长期使用可致【红斑】（rouge）污染，需定期酸洗维护（建议每3╟4天以磷/柠檬酸复配清洁剂在80°c处理10分钟）； icp-ms数据证实，即使表观无腐蚀，铁、锰等离子仍在持续以ppb至ppm量级向接触液体中迁移。 2.3 综合评价 316l不锈钢是制药行业的基础选材，在正确实施电解抛光、钝化及定期维护的前提下，可满足大多数gmp场景的合规要求。然而对于生物制剂、单克隆抗体、高活性注射剂等对金属离子高度敏感的产品，其析出风险不可忽视，需通过升级材质或采用功能性涂层来进一步降低风险。 三、哈氏合金（hastelloy c-276）：高腐蚀场景的进阶选择 哈氏合金（hastelloy）是一类以镍（ni）为基础，辅以铬（cr）、钼（mo）及钨（w）等元素的高性能镍基合金。在制药领域，c-276（含57% ni、16% mo、15% cr）与c-22（含56% ni、22% cr、13% mo）是最常用的规格。 3.1 耐腐蚀性能优势 哈氏合金的耐腐蚀性能显著优于316l不锈钢，尤其在以下环境中表现突出： • 强酸强碱环境（如盐酸、硫酸、磷酸等多种浓度）：c-276在强氧化与还原性介质中均保持稳定； • 含卤素离子（cl⁻）的腐蚀性介质：耐点蚀与缝隙腐蚀能力大幅优于奥氏体不锈钢； • 高温工艺流体：镍基体赋予其优异的高温稳定性，适用于需要高温反应的原料药合成； • 复杂配方体系：多种药物活性成分（api）在化学反应过程中会产生腐蚀性中间体，哈氏合金可有效抵御。 3.2 析出物对比数据 根据《生物过程国际》（bioprocess international）发布的对比研究： • 316l ss容器：14天接触期内，icp-ms检测到铁、锰离子显著析出（锰达901 ppb）； • 哈氏合金（c-276）容器：铁、锰离子均低于检测下限（loq = 0.025 ppm），与玻璃容器表现相当； • 高分子量聚集体（%hmw）：hly暴露组较ss组略低，在热应激条件下差异更为明显。 上述数据表明，哈氏合金在降低金属离子析出风险方面具有显著优势，尤其适用于对氧化降解敏感的生物制品（如单克隆抗体、蛋白质类药物）。 3.3 常见应用场景 • 高腐蚀性原料药（api）合成反应器； • 含卤素或强酸性清洁剂的cip（在线清洗）系统管路； • 高纯度药品的储存罐与混合罐（尤其是长期储存场景）； • 需要频繁高温灭菌（sip）且接触强腐蚀性介质的管道系统。 3.4 综合评价 哈氏合金是工艺介质腐蚀性较强场景下的理想选材。与316l相比，其采购及加工成本较高，但在降低维护频率、延长设备寿命及保障产品纯度方面具有显著的全生命周期经济价值。 四、钽涂层：实现【真正零析出】的前沿技术 钽（tantalum，ta，原子序数73）是目前工业常用金属中耐腐蚀性最强的金属之一，其化学惰性接近玻璃，且具备优异的生物相容性。然而整体钽设备造价极高，钽涂层技术（尤其是化学气相沉积cvd/cvi）的出现，使其在制药装备中的应用成为可能。 4.1 钽涂层的成膜机制 钽表面合金技术采用 化学气相沉积（cvd/cvi） 工艺，将钽的薄层均匀沉积于基材（不锈钢、镍合金、钛等）表面。该钽层具有以下关键特性： • 自修复性：一旦受损，ta₂o₅氧化层可在含氧环境中迅速自行再生，持续提供保护； • 极宽的化学惰性范围：对几乎所有有机酸、无机酸（氢氟酸及高温浓硫酸除外）、碱液均呈惰性； • 几何无限制：cvd工艺为形状无关的均匀沉积，可处理小口径管道、内腔、阀体等复杂部件，不受几何形状限制； • 生物相容性：钽在人体内高度惰性，已广泛用于外科植入物，其零毒性在制药接触材料中具有天然优势。 4.2 腐蚀抵抗与零析出表现 钽的耐腐蚀能力被权威资料描述为"与玻璃相当"——这一定性描述具有重大的工程意义。具体表现为： • 在300°f（约149°c）以下，对各种浓度盐酸、硫酸、硝酸（浓度至98%）均表现为零腐蚀； • 经过钽涂层处理的反应器，接触面可持续保持钝态，有效防止工艺流体的污染与交叉污染； • 钽涂层换热器在制药与食品级应用中被定性为【高洁净度、零污染】，无需设置腐蚀裕量（no corrosion allowance required），可采用薄壁设计降低热阻； • 行业测试数据显示，经钽涂层处理的色谱柱硬件，相较于不锈钢柱，对金属敏感分析物的使用寿命可提升超过100倍（silcotek于pittcon年会披露的icp-ms实验数据）。 4.3 钽涂层的适用场景 • 注射用水（wfi）系统及无菌原料药生产的高纯度接触部件； • 生物制剂（抗体、蛋白质、核酸药物）的关键工艺节点——对金属离子零容忍场景； • 含强腐蚀性酸碱且同时要求零析出的双重高标准场景； • 玻璃内衬设备的替代方案（克服玻璃的几何形状限制）； • 含高活性成分（hapi）的api合成系统，避免金属催化降解。 4.4 成本考量与长期价值 钽涂层的初始投入高于316l，但显著低于整体钽构件。其长期价值体现在：延长设备使用寿命、减少停机维护频次、规避因金属析出引发的产品批次失败及监管风险。对于高价值生物制品而言，一次批次召回的损失往往远超设备升级投入。 六、核心监管框架与技术标准 下表从腐蚀性能、析出风险、表面标准、合规性及成本等维度，对三种材质进行系统性对比：详见下图1、图2 六、核心监管框架与技术标准 在制药设备选材决策中，清晰掌握监管要求是构建合规体系的前提。以下为当前全球主要法规与技术标准的核心梳理：详见下图3 七、材质选择决策框架 在实际工程实践中，材质选择应遵循基于风险的分层决策原则，综合考虑产品类型、工艺条件、监管环境与经济约束： 7.1 优先选用316l不锈钢的场景 • 普通固体制剂或低腐蚀性液体制剂的常规生产设备； • 设备接触液体时间短、清洗频率高的场景（如配液间歇操作）； • 具备完善的钝化维护计划，且定期开展e&l测试验证的设施； • 对成本控制要求较高的非注射剂产品线。 7.2 优先选用哈氏合金的场景 • 高腐蚀性api合成或含卤素清洗剂的设备系统； • 生物制品（蛋白质、单抗）的关键储存容器，需显著降低金属离子析出风险； • wfi或蒸汽系统中对rouge污染有严格管控要求的关键节点； • 工艺流体ph范围宽（强酸至强碱）或含高盐浓度的生产场景。 7.3 优先选用钽涂层的场景 • 注射剂及高纯度生物制品的核心接触部件，执行【接近零】析出标准； • 核酸药物（寡核苷酸、mrna）、基因治疗产品等对微量金属极度敏感的新型生物制剂； • 需要替代玻璃内衬但受几何结构限制，或寻求降低整体钽成本的高端应用； • 监管审查要求完整e&l数据包，且需证明零析出的注册申请支撑文件准备场景。 八、结语 制药设备接触材质的选择，不仅仅是工程材料学问题，更是产品质量管理体系与患者安全保障的核心组成部分。随着生物制剂与高精度药物的快速发展，国际监管机构对e&l控制的标准持续提升，【零析出】从行业理想正在成为监管现实。 316l不锈钢凭借其成熟工艺与经济性，仍将在大多数通用gmp场景中发挥基础性作用；哈氏合金在高腐蚀性与生物相容性的双重需求中展现出卓越价值；而钽涂层技术则代表着制药装备向【真正零析出】迈进的最前沿方向。 制药企业在开展设备选材时，建议以ich风险评估框架为基础，结合产品特性、工艺条件与全生命周期成本，制定差异化的材质策略，并以完整的e&l测试数据包支撑监管申报。这不仅是合规的需要，更是建立行业专业形象、赢得市场信任的技术基础。      |
回复此楼» 猜你喜欢
AASSDDFF
已经有3人回复
-
→_→
已经有3人回复
-
前几天时间戳更新了
已经有12人回复
-
重庆理工大学副校长遇刺身亡 传涉案副教授疑因积怨行凶
已经有6人回复
-
面上项目没有好文章就没希望了吗？
已经有20人回复
-
困死了
已经有8人回复
-
还有课题组有博士名额吗
已经有6人回复
-
博士申请
已经有3人回复
» 本主题相关商家推荐: (我也要在这里推广)
