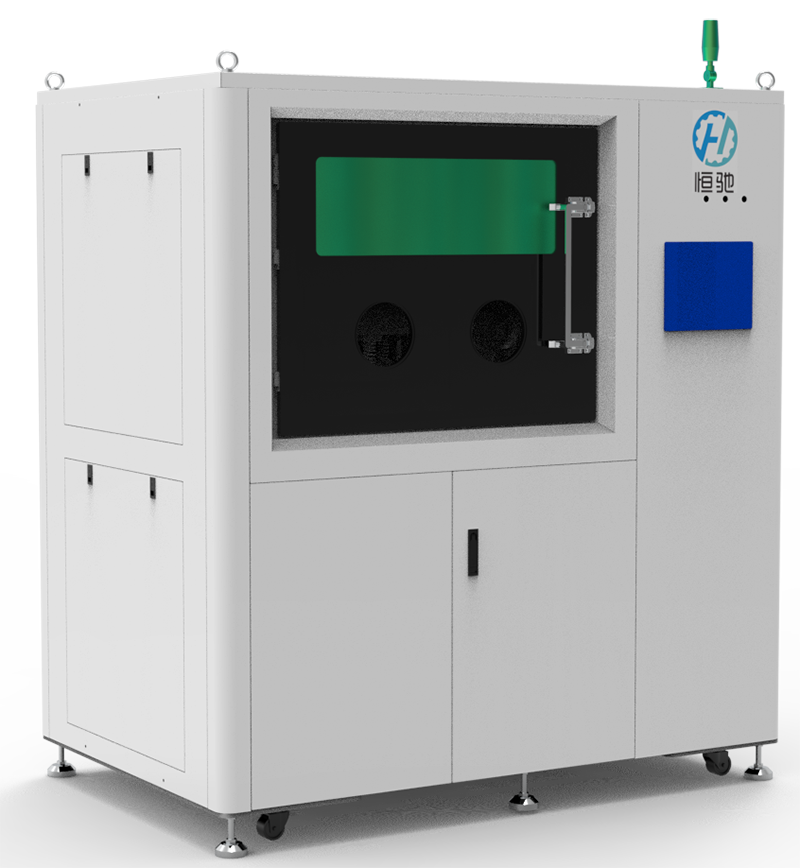

金属3D打印清粉机设备
|
|
金属3D打印清粉机设备简介 一、设备概述 金属清粉机是SLM 选择性激光熔化工艺专用后处理核心设备，主要用于清理打印完成零件内部、型腔、深槽、细小流道中残留的钛合金、不锈钢、铝合金、高温合金等金属粉末，实现粉末清理、密闭回收、防爆防护、气氛保护一体化作业，解决人工清粉效率低、清粉不彻底、粉尘爆炸风险、粉末浪费等行业痛点，适配航空航天、医疗植入件、模具、汽车等复杂金属零件后处理场景。 二、工作原理 设备采用密闭腔体结构，集成高压气流吹扫、360° 伺服旋转、高低频振动、负压集粉四大核心清粉机制： 1. 通过伺服驱动工装实现工件多角度翻转、全方位旋转，暴露所有藏粉型腔; 2. 搭配高频 / 低频振动模块，震散工件内部压实的顽固粉末; 3. 高压干燥气流配合负压吸尘，将粉末快速剥离并回收至专用粉桶; 4. 惰性气体(氩气)持续填充腔体，控制氧含量，杜绝活泼金属粉末氧化、燃爆风险。 三、核心结构组成 系统模块 标准配置内容 密闭清粉腔体 防爆全封闭舱体、安全互锁门、双层观察窗、防静电结构、防化手套操作口，腔体压力保护设计 多轴运动工装 伺服双轴旋转平台（水平 ±180°+ 俯仰 0~180°）、高频振动模块、重载快换夹具、零件姿态智能调节机构 清粉动力系统 高压干燥吹扫气枪组、负压集尘回收管路、气流压力无级调节装置、脉冲吹扫控制单元 惰性气氛保护系统 氩气 / 氮气自动充放装置、氧含量在线监测仪、微氧控制系统（可稳定≤100ppm）、气氛循环净化单元 粉末回收系统 防静电高效过滤单元、分级粉末回收桶、自动筛分模块、粉末防氧化存储仓 智能控制系统 PLC+10 寸触摸屏、自动 / 手动双模式、清粉工艺程序库、故障报警、数据追溯、OPC UA 工业通讯接口 安全防护系统 整机防爆电气、静电接地、超压保护、缺氧保护、声光报警、急停连锁装置，符合 ATEX 粉尘防爆标准 四、主要技术特点 1. 清粉效率高、效果彻底 自动化清粉效率是人工的 3-5 倍，可清理人工无法触及的复杂内腔、细孔、深槽，零件清洁度一致性强，保障后续热处理、机加工质量。 2. 防爆安全设计 整机采用防爆电气、防静电接地、腔体压力保护，惰性气氛隔绝氧气，符合粉尘防爆标准，规避金属粉末燃爆风险。 3. 粉末高效回收复用 密闭无损耗回收，粉末纯净度高，可直接回用于 SLM 打印，大幅降低原材料成本，提升粉末利用率。 4. 兼容性强 适配钛合金、316L 不锈钢、模具钢、高温合金、铝合金等全品类金属粉末，支持不同尺寸、重量的复杂零件清粉，可根据需求定制大型重载机型。 5. 智能便捷操作 可视化触控界面，可编辑多套清粉工艺程序，一键自动运行，降低操作人员技能要求。 五、应用场景 主要用于金属 3D 打印后处理工序，覆盖航空航天结构件、医疗骨科植入件、汽车零部件、注塑模具、液压阀块等内腔复杂零件，是工业化批量生产的必备配套设备。 六、主要技术参数 有效处理空间 400×400×500mm（可定制） 最大承载重量 300kg（重载机型可达 800 1100kg） 旋转角度 · 水平 ±180°，俯仰 0~180°，转速 0 10rpm 可调 振动频率 20 200Hz，多频段可调，适配不同结构脱粉需求 单次清粉时长 · 10 25min，复杂内腔结构可延长至 30 40min 粉末残留率 ≤0.1%，保障内腔、深孔清洁效果 压缩空气压力 0.6 0.8MPa，耗气量 300 600L/min 惰性气体 · 压力 0.6 0.8MPa，耗气量≤500L/min 腔体氧含量 · ≤100ppm（钛 / 铝等活泼金属），不锈钢可放宽至 2% 4% 吹扫压力 · 0 0.8MPa 无级可调，支持脉冲式间歇吹扫 供电规格 AC380V，三相五线，50Hz 额定总功率 2.5kW 整机外形尺寸 约1900×1300×2200mm（长 × 宽 × 高） 整机净重 约1200kg 工作噪音 ≤75dB (A)  |
