[求助] 弹簧疲劳断裂金相照片 已有1人参与

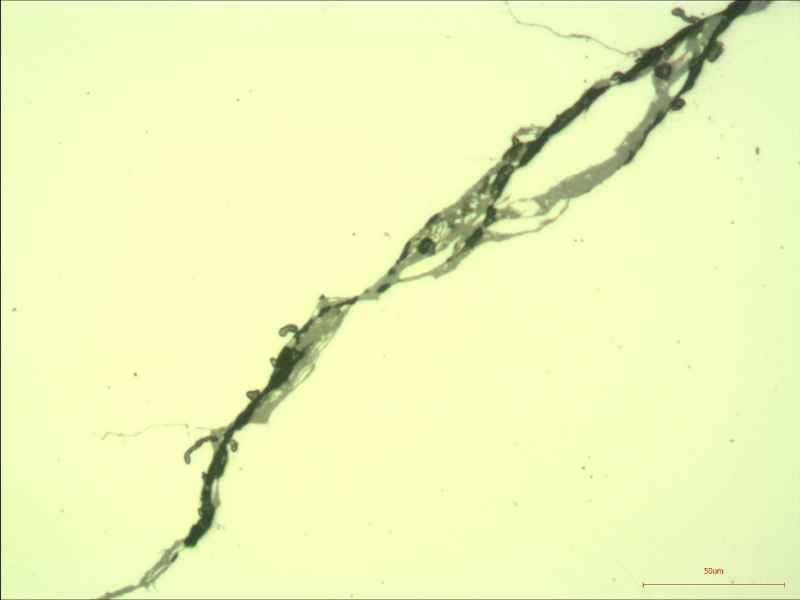

第一张是200倍82B弹簧钢丝疲劳裂纹 纵截面抛光后未腐蚀的金相照片，黑色部分为裂纹，视场中裂纹边界处丝状灰蓝色的部分是什么？是不是硫化物夹杂？

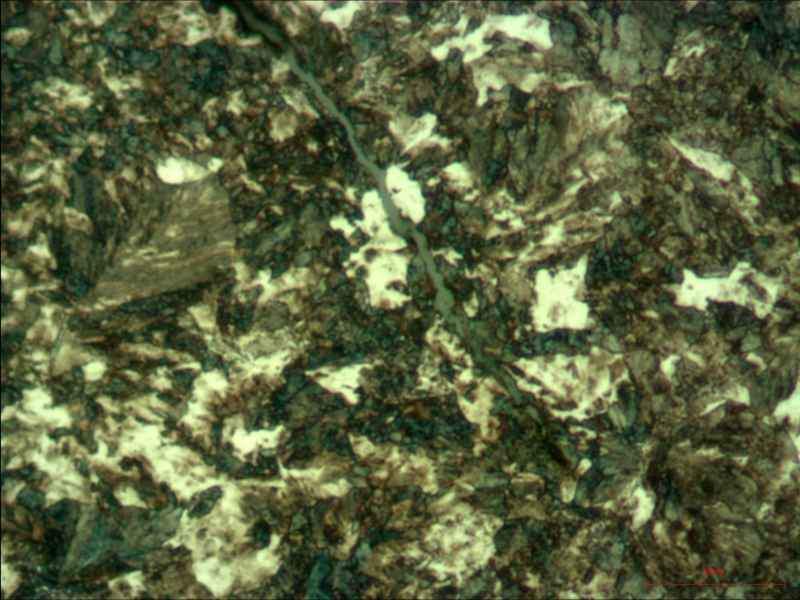

第二张是腐蚀后500倍的金相照片。

没有电镜。

弹簧疲劳断裂金相照片


弹簧疲劳断裂金相照片-1

发自小木虫手机客户端
回复此楼

» 猜你喜欢
1楼 2026-06-05 10:04:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iwukexin

新虫 (正式写手)
没有脱碳的话，应该是硫化物夹杂物。如果看到脱碳，应该是碾入的氧化皮
发自小木虫手机客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

liao_321
2楼2026-06-05 16:08:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
第一张照片：单就灰色物质形态来看，个人观点不是S化物夹杂。第二张照片：因无相关热处理说明，仅依据金相推测，形成穿晶裂纹，脆性比较大。照片左侧九点方向隐约见上贝形态，推测冷却过程，冷速慢。整张照片，白亮部分推测为C化物，分布均匀性较差。个人对弹簧钢材料略之一二，如有需求可详细介绍下零件或热处理信息，便于后续交流！
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

liao_321
泥鳅——也是鱼！！！
3楼2026-06-06 15:06:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liao_321

木虫 (小有名气)
第二张图就是第一张图局部腐蚀后的图片。工艺路线是热轧盘条?酸洗磷化?拉拔开胚?铅淬火?拉拔成型?绕簧，弹簧疲劳10万次断裂要求50万次，内圈纵裂，未腐蚀裂纹处可见丝状灰蓝色如图一，腐蚀后如图二。
发自小木虫手机客户端
赞一下 回复此楼
4楼2026-06-08 09:10:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主
引用回帖:
4楼: Originally posted by liao_321 at 2026-06-08 09:10:21
第二张图就是第一张图局部腐蚀后的图片。工艺路线是热轧盘条?酸洗磷化?拉拔开胚?铅淬火?拉拔成型?绕簧，弹簧疲劳10万次断裂要求50万次，内圈纵裂，未腐蚀裂纹处可见丝状灰蓝色如图一，腐蚀后如图二。
...

LZ宏观的断口照片，放一张。
赞一下 回复此楼
泥鳅——也是鱼！！！
5楼2026-06-09 17:05:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liao_321

木虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by iwukexin at 2026-06-05 16:08:29
没有脱碳的话，应该是硫化物夹杂物。如果看到脱碳，应该是碾入的氧化皮

谢谢
发自小木虫手机客户端
回复此楼
6楼2026-06-10 12:20:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liao_321

木虫 (小有名气)
送红花一朵
引用回帖:
3楼: Originally posted by qlf_126 at 2026-06-06 15:06:23
第一张照片：单就灰色物质形态来看，个人观点不是S化物夹杂。第二张照片：因无相关热处理说明，仅依据金相推测，形成穿晶裂纹，脆性比较大。照片左侧九点方向隐约见上贝形态，推测冷却过程，冷速慢。整张照片，白亮 ...

谢谢
发自小木虫手机客户端
回复此楼
7楼2026-06-10 12:21:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liao_321

木虫 (小有名气)
引用回帖:
5楼: Originally posted by qlf_126 at 2026-06-09 17:05:41
LZ宏观的断口照片，放一张。...

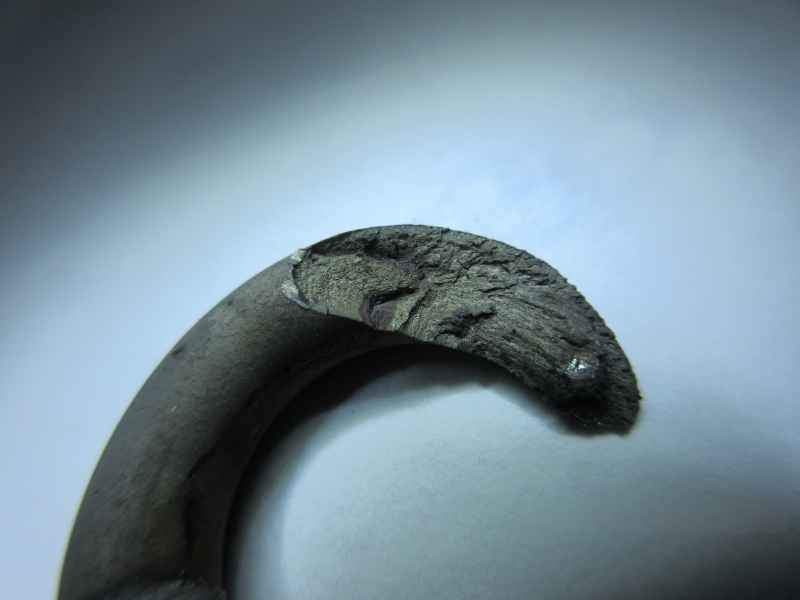

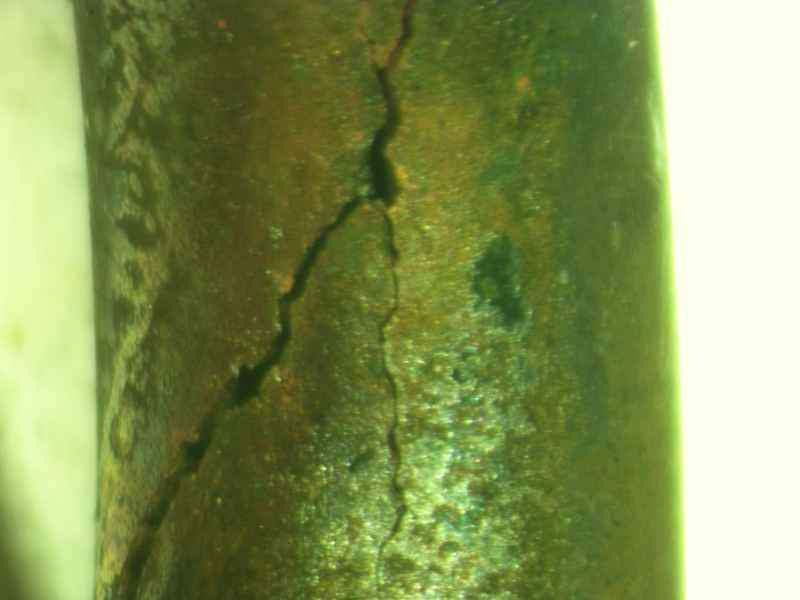

裂纹是弹簧内圈纵裂，还劈叉了，周边还挺多细小裂纹。
弹簧疲劳断裂金相照片-2


弹簧疲劳断裂金相照片-3


发自小木虫手机客户端
赞一下 回复此楼
8楼2026-06-11 16:07:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

引用回帖:
8楼: Originally posted by liao_321 at 2026-06-11 16:07:15
裂纹是弹簧内圈纵裂，还劈叉了，周边还挺多细小裂纹。


...

宏观显示：疲劳源大概在弹簧内圈中间6点钟方向表面。1.个人建议重点排查原材料、铅淬、拉拔、绕簧四个工序是否形成疲劳源位置缺陷。2.结合LZ提供产品疲劳50万次要求，和照片，你这个抛丸的效果应该不是很理想。

LZ如果有需要，站内留信息，单独再交流吧！
赞一下 回复此楼
泥鳅——也是鱼！！！
9楼2026-06-12 08:55:56
