| 查看: 19 | 回复: 0 | |||
[交流]
高温原位观察夹杂物对奥氏体晶界迁移的钉扎作用
|
|

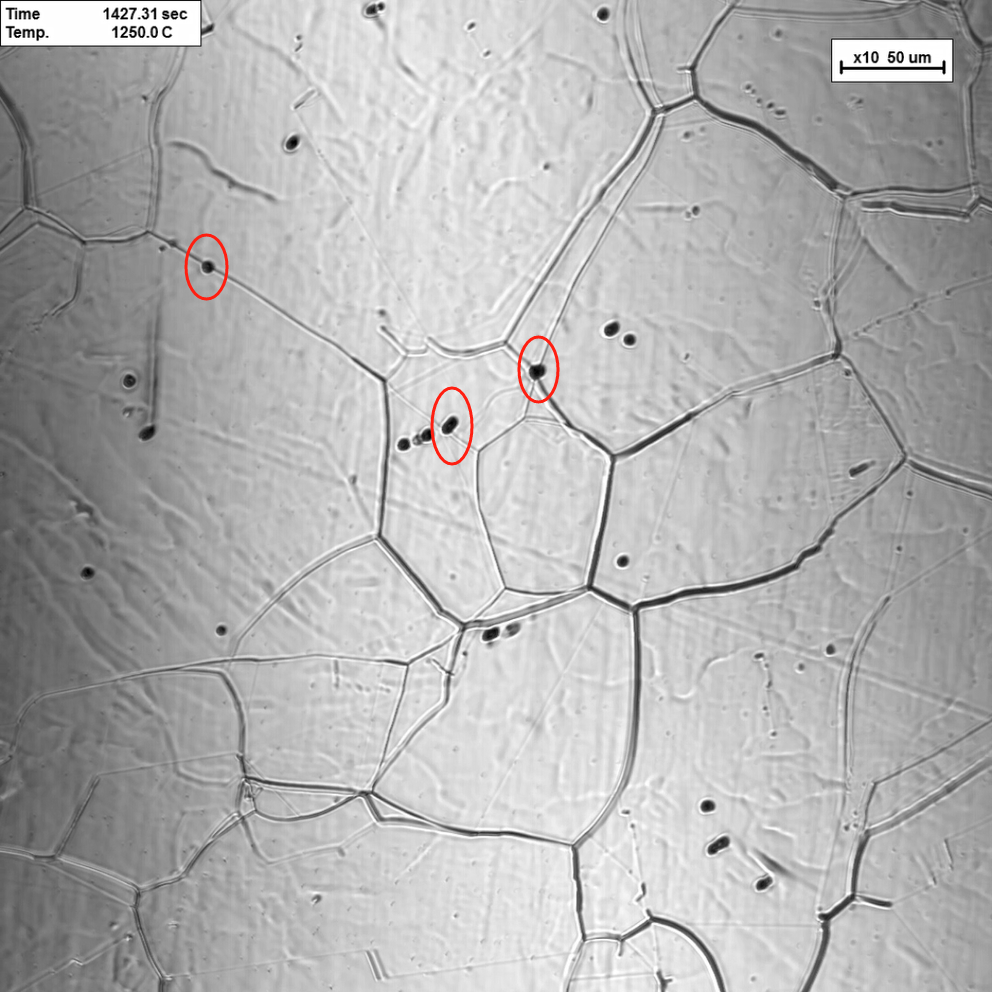

奥氏体是钢铁在高温下存在的面心立方结构相。绝大多数钢铁的热处理（如正火、淬火、焊接热循环）都在奥氏体区进行。在高温下，奥氏体晶界会发生迁移：小晶粒被大晶粒吞噬，平均晶粒尺寸长大。晶粒尺寸直接决定冷却后室温组织的力学性能，细晶粒（一般10μm以下）可同时提高强度和韧性，粗晶粒则恶化韧性。因此，控制高温奥氏体晶粒长大是材料设计的核心任务之一。 金属中不可避免地存在非金属夹杂物，如氧化物（Al₂O₃）、硫化物（MnS）、氮化物（TiN、AlN）等。当晶界迁移遇到这些微小颗粒时，由于夹杂物与两侧奥氏体晶粒的界面能不同，晶界会被“锚定”在夹杂物上，这种现象称为钉扎效应。 传统常温观察无法揭示钉扎的动态过程，结论具有局限性。使用超高温激光共聚焦显微镜能够实时记录晶界的钉扎、弯曲、脱钉以及夹杂物的演变，提供直接的实验依据。这些动态信息对于精确控制钢铁及合金的高温晶粒尺寸、优化热加工工艺具有不可替代的价值。 夹杂物的“钉扎作用”（1250℃）  |
回复此楼» 猜你喜欢
中原工学院2026考研调剂信息
已经有0人回复
-
26年二次电池储能方向招博士-中山大学四青人才课题组-已招到，此贴作废，谢谢！
已经有49人回复
-
金属材料论文润色/翻译怎么收费?
已经有244人回复
-
非离子表活耐碱性问题
已经有4人回复
-
材料物理化学-课件
已经有4人回复
-
郑州大学/南京大学急招2名2026级博士生
已经有27人回复
-
陕西师范大学徐华教授（国家优青）招收2026级博士研究生1名
已经有1人回复
-
气敏文章投稿期刊求助
已经有3人回复
-
碲化铋热挤出裂纹
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
