24小时热门版块排行榜

返回列表

【悬赏金币】回答本帖问题，作者okye将赠送您 10 个金币

okye

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 23
帖子: 9
在线: 1.5小时
虫号: 37055614
注册: 2026-04-11
专业: 金属材料的力学行为

[求助] TC4钛合金激光焊接金相组织分析已有1人参与

求助大家我想分析TC4钛合金激光焊接组织成分
腐蚀液我用HF：HNO3:H2O 1:2:7 文献说腐蚀几秒就可以我腐蚀几分钟才出现组织

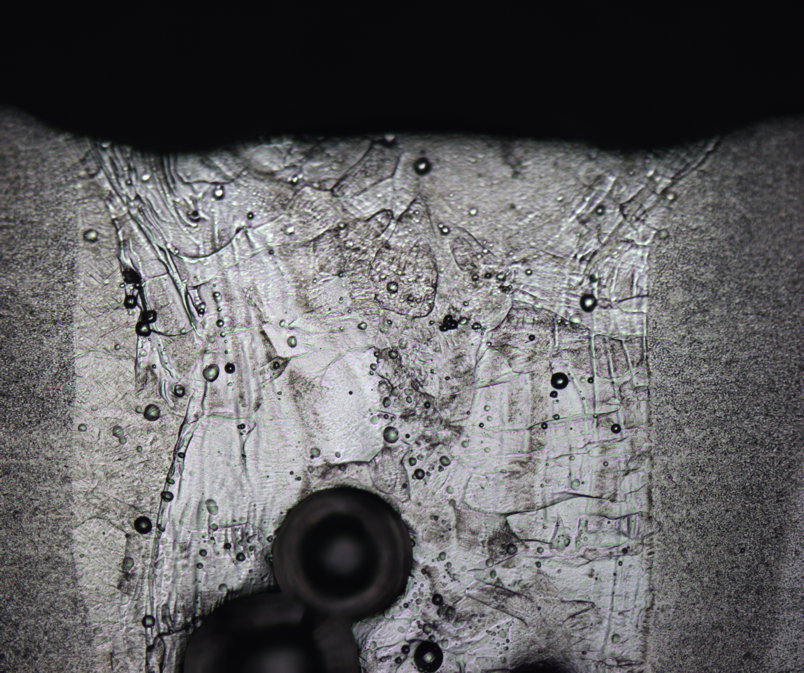

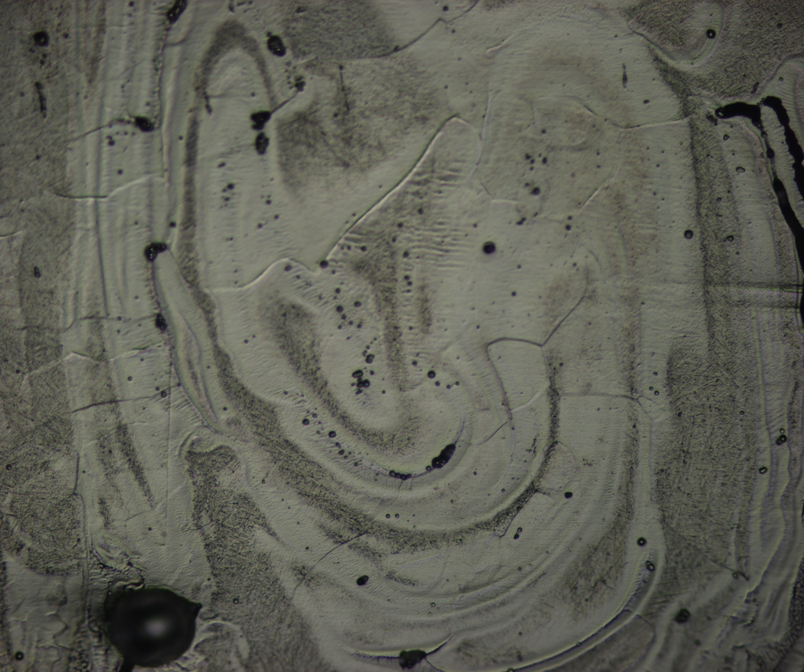

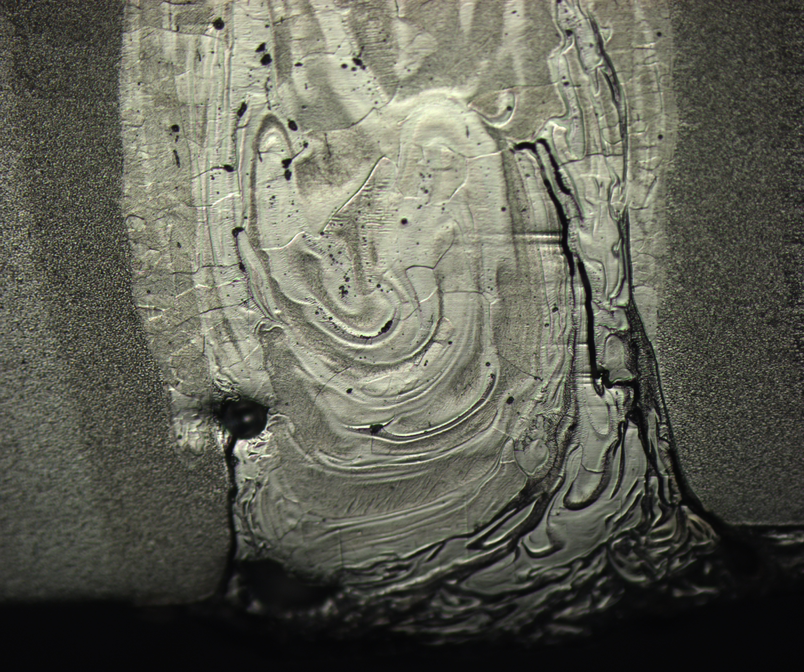

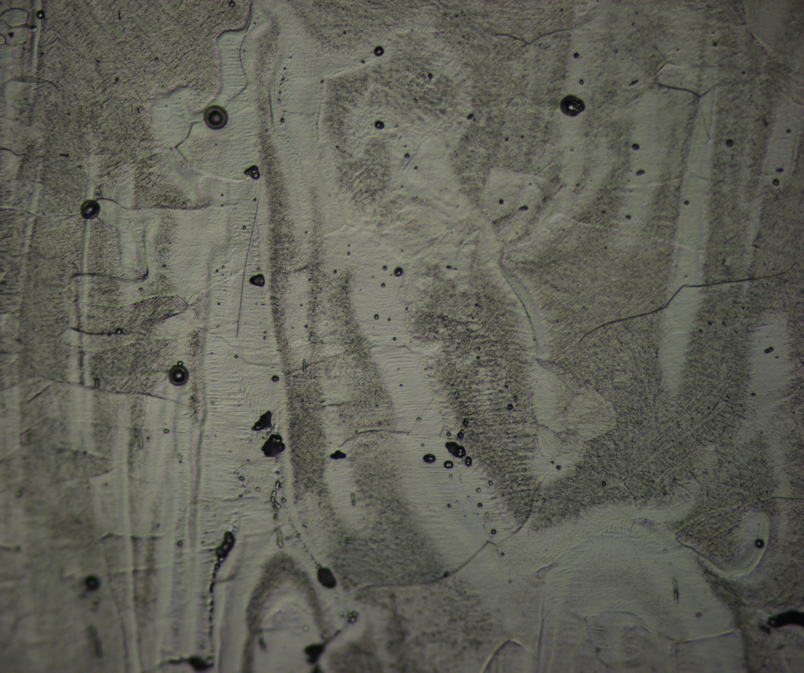

然后金相图下半部分成旋涡状且表面凹凸不平（老师说应该是有地方腐蚀到有地方没腐蚀到）这是因为焊接参数设置不当？还是腐蚀液有问题呢？发白的地方一直不出现组织我该怎么改善呢这种旋涡状的组织是对的吗我从来没看到别人出现过这种
腐蚀液我还用过2:5:43 以及1:1不加水都是这种
求助各位大神帮帮我?

@comma @wacky1980 发自小木虫IOS客户端

回复此楼

» 猜你喜欢

1楼 2026-04-24 09:55:28

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

微观原位监测系�

新虫 (小有名气)

应助: 1 (幼儿园)
金币: 559.8
散金: 326
帖子: 289
在线: 37.5小时
虫号: 29390240
注册: 2022-04-01
性别: GG
专业: 金属材料的力学行为

【答案】应助回帖

你的旋涡状组织是激光焊典型熔池流动纹理，属于正常熔凝形貌，并非参数错误；
核心问题集中在腐蚀、制样、显微观察三方面，腐蚀效率低、组织显示不均是关键。
1. 腐蚀问题：HF‑HNO₃体系对 TC4 反应快，几秒即可，你腐蚀数分钟仍不均，是制样残留应力、表面氧化膜、抛光划痕不均，导致局部过腐蚀、局部钝化发白；2:5:43 配比偏温和，1:1 无水分反应过强，均易造成腐蚀差异。
2. 旋涡成因：激光焊熔池强对流形成螺旋流线组织，是高速焊接特有形貌，文献少见是因常规焊接熔池流动弱。
3. 改善建议：
①抛光终段用 0.05μm 二氧化硅悬浮液，彻底去除划痕、氧化层；
②腐蚀严格控时 5–10s，腐蚀后立刻纯水冲洗 + 酒精吹干；
③发白区可轻微延长腐蚀，或用 Kroll 试剂低浓度配比；
④调整焊接热输入，减弱熔池剧烈对流，可弱化旋涡形貌。
