| 查看: 165 | 回复: 0 | |||
[交流]

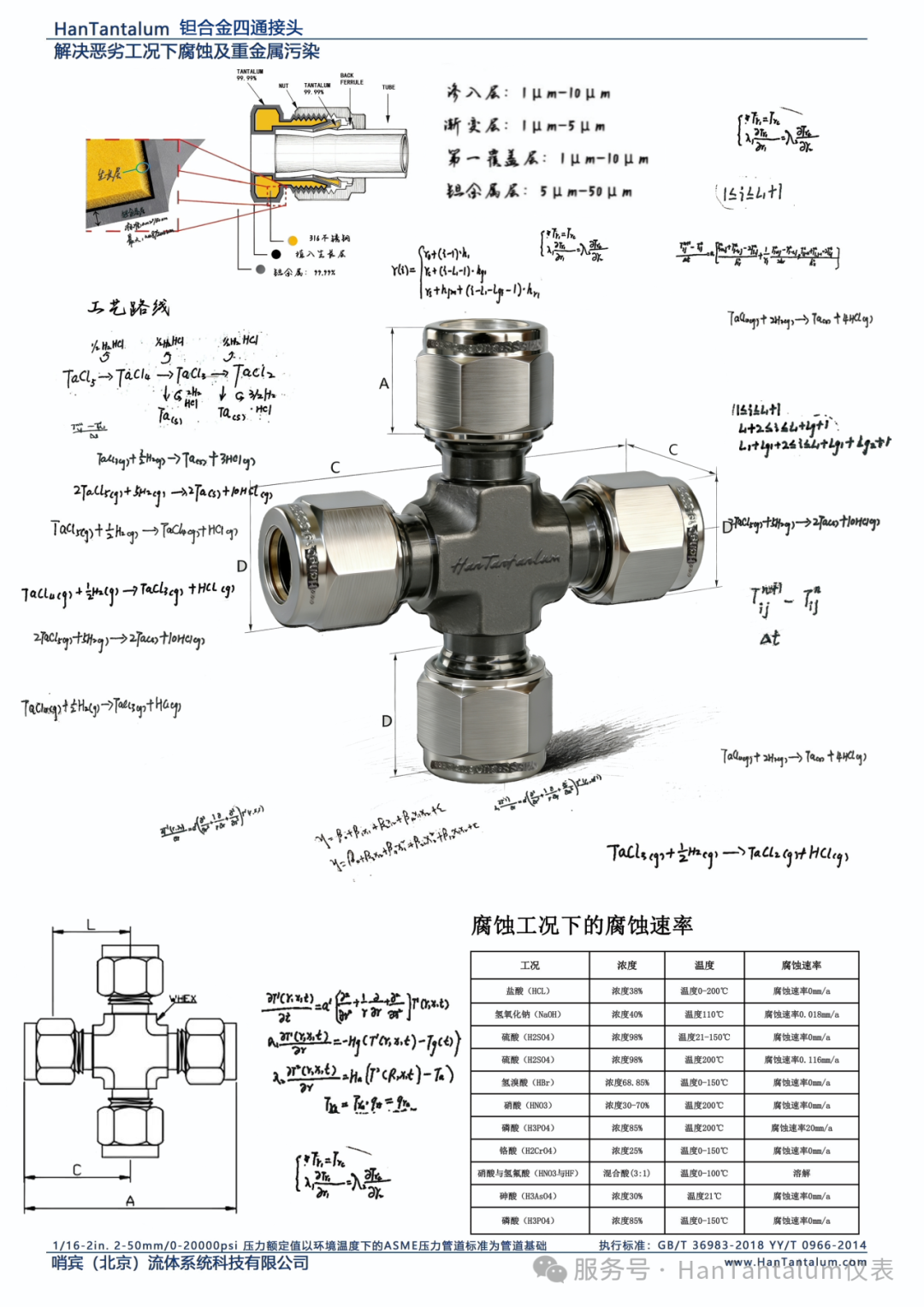

加工高硫高酸原油的腐蚀与控制——钽表面合金部件的应用实践
|
|
随着我国原油进口结构的持续优化，高硫高酸原油（高硫原油含硫量>0.5wt%，高酸原油总酸值TAN>0.5 mg KOH/g）的加工比例逐年上升。根据行业统计，我国炼油企业加工高硫原油占比已超过70%，部分大型炼化一体化项目甚至实现100%高酸重质原油加工。这类原油在常减压蒸馏、加氢裂化等装置中引发严重的腐蚀问题，直接导致设备壁厚减薄、检修周期缩短、生产成本增加。 高硫高酸原油加工的腐蚀特点与主要类型 高硫高酸原油加工过程中，硫化物（H₂S、单质硫、硫醇）、环烷酸及氯化物在高温、高流速环境下发生多重耦合腐蚀。主要腐蚀类型及典型数据如下： 高温硫腐蚀：活性硫在>200℃与铁反应生成FeS硫化膜，高温下膜易剥落导致均匀减薄。常出现在加热炉管、转油线，腐蚀速率可达0.5~2 mm/a（视硫含量而定）。 环烷酸腐蚀（NAC）：高酸原油中的环烷酸在230~400℃范围内与金属反应生成可溶性环烷酸铁盐，腐蚀速率可达数mm/年。主要影响蒸馏塔顶、侧线抽出管线、热交换器等高温区。酸值越高、流速越大，腐蚀越严重。 HCl-H₂S湿气腐蚀：原油脱盐不彻底时，氯化物水解生成HCl，与H₂S共同作用形成NH₄Cl沉积和酸性湿气腐蚀。常减压塔顶冷凝系统、塔顶管线、冷却器是重灾区，易出现点蚀、溃疡腐蚀。 低温酸性水腐蚀：装置低温部位（如塔顶回流罐、酸性水管线）因H₂S、CO₂、HCl溶解形成低pH环境，引发均匀腐蚀和氢脆。 这些腐蚀类型往往耦合发生，尤其在加工高硫高酸混合原油时，腐蚀速率可比常规原油高3~5倍，设备寿命缩短至正常值的1/3~1/2。 腐蚀影响因素与风险点分布 根据中国腐蚀与防护网及相关研究总结，关键影响因素包括： 原油性质：硫含量、酸值、氯离子含量、金属含量（Na、Ca等）。 工艺条件：温度（环烷酸腐蚀峰值区）、流速（>20 m/s时冲刷加剧）、pH值、氧含量。 设备结构：焊缝、弯头、死角等流体扰动区为高风险点。 典型风险点（参考常减压装置腐蚀图谱）： 常压炉管出口、转油线：高温硫+环烷酸腐蚀（速率最高）。 常减压塔顶冷凝系统：HCl-H₂S湿气点蚀（穿孔风险最大）。 加氢反应器及换热器：高温硫+氢损伤。 酸性水系统：低温全面腐蚀+氢脆。 传统腐蚀控制策略 现有措施主要从“工艺优化+材料选型+化学防护+监测”四方面展开，但面对劣质化原油趋势，仍存在局限： 工艺优化：加强原油脱盐脱水（氯离子<1 mg/L），注入中和剂（如氨水、缓蚀剂），控制塔顶pH 5.5~6.5，优化注水点位置减少沉积。 材料选型：高温区选用Cr-Mo钢（5Cr、9Cr）、含Mo不锈钢（316L、317L）；环烷酸区推荐含2%~3% Mo的合金；塔顶冷凝系统采用双相不锈钢或Monel合金。 化学防护：高温缓蚀剂（磷系/非磷系）膜层保护、注膜胺抑制HCl腐蚀、硫化物缓蚀剂控制湿H₂S腐蚀。 腐蚀监测：在线腐蚀探针、挂片监测、超声测厚、IR成像等，实现实时预警。 上述策略虽有效缓解问题，但在加工TAN>1.0 mg KOH/g、硫>1.5%原油时，仍面临寿命不足、维护频繁的挑战。 先进解决方案：钽表面合金部件的应用 为实现根本性长效防腐，推荐采用钽表面合金技术对关键设备进行表面改性或复合制造。 钽表面合金的核心优势（针对高硫高酸工况）： 耐蚀性：钽对HCl、H₂S、环烷酸、硫酸等介质腐蚀速率<0.01 mm/a（远优于316L不锈钢的0.1~1 mm/a及Inconel合金），在沸腾盐酸、硝酸及混合酸中接近零腐蚀，甚至优于金、铂。 高温稳定性：可在400℃以上长期服役，抗高温硫和NAC效果显著，无氢损伤风险。 经济性：表面合金化成本仅为全钽材的1/5~1/3，适用于大型设备。 机械性能：与基体冶金结合，结合强度>200 MPa，抗热冲击、抗冲刷能力强。 推荐应用设备及部件： 常减压塔顶冷凝器、换热器管束：钽合金管板与管束，防止HCl-H₂S点蚀。 塔内件（填料、分布器、集液盘）：钽表面合金化部件，延长检修周期至5年以上。 加氢装置反应器出口管线、阀门：钽合金阀门与弯头，解决氢损伤与硫腐蚀。 酸性水处理系统管道与泵：全钽表面合金化，杜绝低温酸腐蚀。 实施建议与效果预期 选材原则：腐蚀速率>0.5 mm/a部位优先选用钽表面合金；中等腐蚀区结合缓蚀剂+合金钢。 施工要点：表面预处理达Sa2.5级，真空热处理确保结合强度>200 MPa。 监测与维护：结合在线腐蚀监测系统，建立“钽合金部件+定期测厚”长效机制。 预期效益：设备寿命延长2~3倍，维护费用降低40%以上，安全环保效益显著，年经济效益可达数千万元/套装置。 高硫高酸原油加工的腐蚀控制是炼化行业长期课题。传统措施与钽表面合金部件的结合，可实现“工艺+材料+智能监测”的全链条防护。建议企业重点关注钽表面合金部件在关键防腐设备上的应用，我公司愿提供定制化技术方案、现场调研及工程实施服务，共同推动炼化装置安全高效运行。  |
回复此楼» 猜你喜欢
成果系统访问量大，请15分钟后再尝试。由此给您造成的不便，敬请谅解。
已经有19人回复
-
0856材料306分调剂
已经有4人回复
-
无机非金属材料论文润色/翻译怎么收费?
已经有296人回复
-
材料总分330，一志愿西交，本科苏大求调剂
已经有7人回复
-
非晶合金
已经有2人回复
-
博士招生 | 青岛科技大学（高分子、化学、材料、力学、机电工程、计算机仿真）
已经有30人回复
-
武汉纺织大学2026年招收硕士研究生-全国重点实验室-【高性能、功能纺织复合材料方向】
已经有6人回复
-
085600总分293求B区调剂
已经有2人回复
-
博士招生 | 青岛科技大学（高分子、化学、材料、力学、航天、机电工程、计算机仿真）
已经有16人回复
-
DAC对顶压砧｜8个月实战记录（含交付数据）
已经有1人回复
» 本主题相关商家推荐: (我也要在这里推广)
