| 查看: 176 | 回复: 0 | |||
[交流]
常见的8大腐蚀类型及应对策略：钽表面合金与其他耐蚀材料的对比应用
|
|

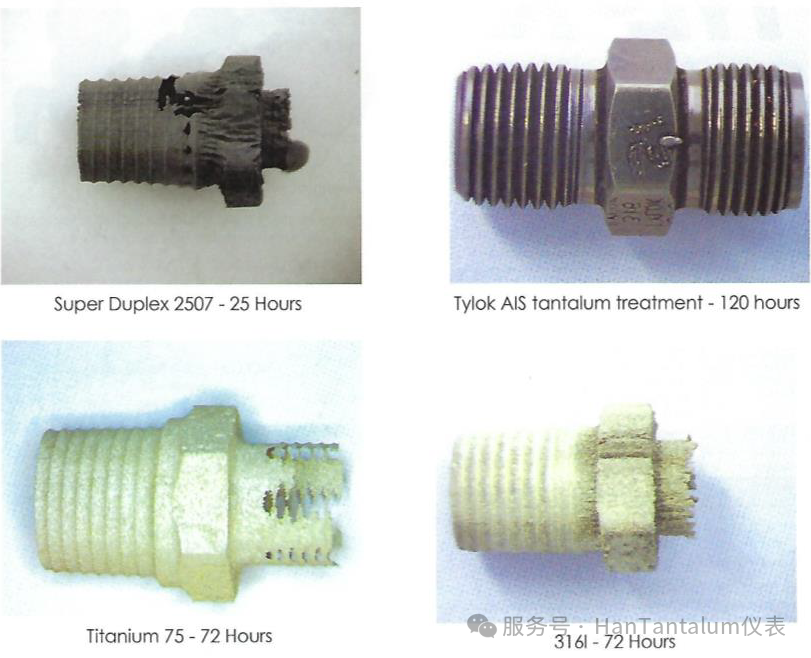

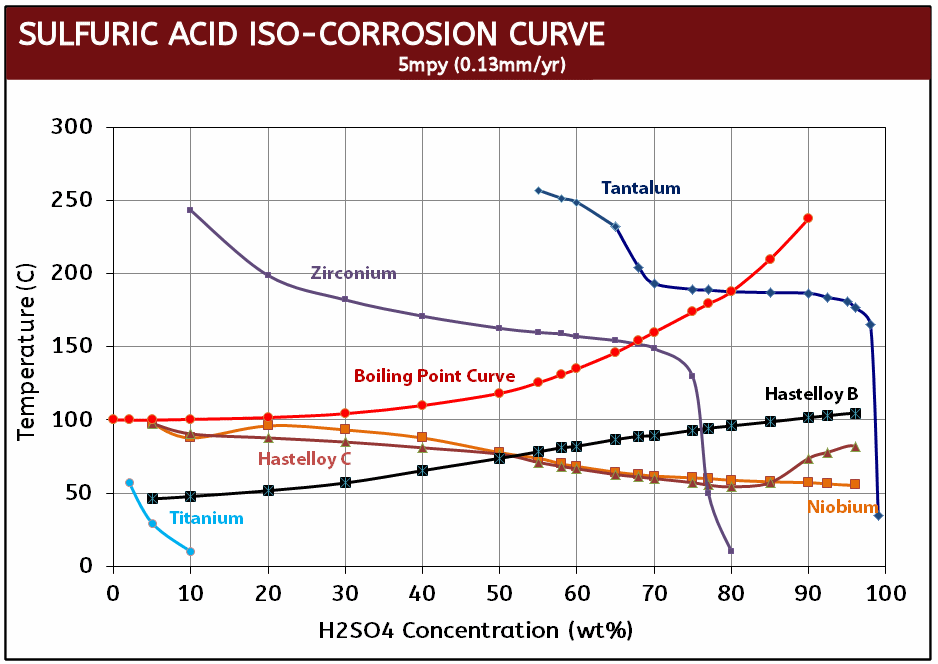

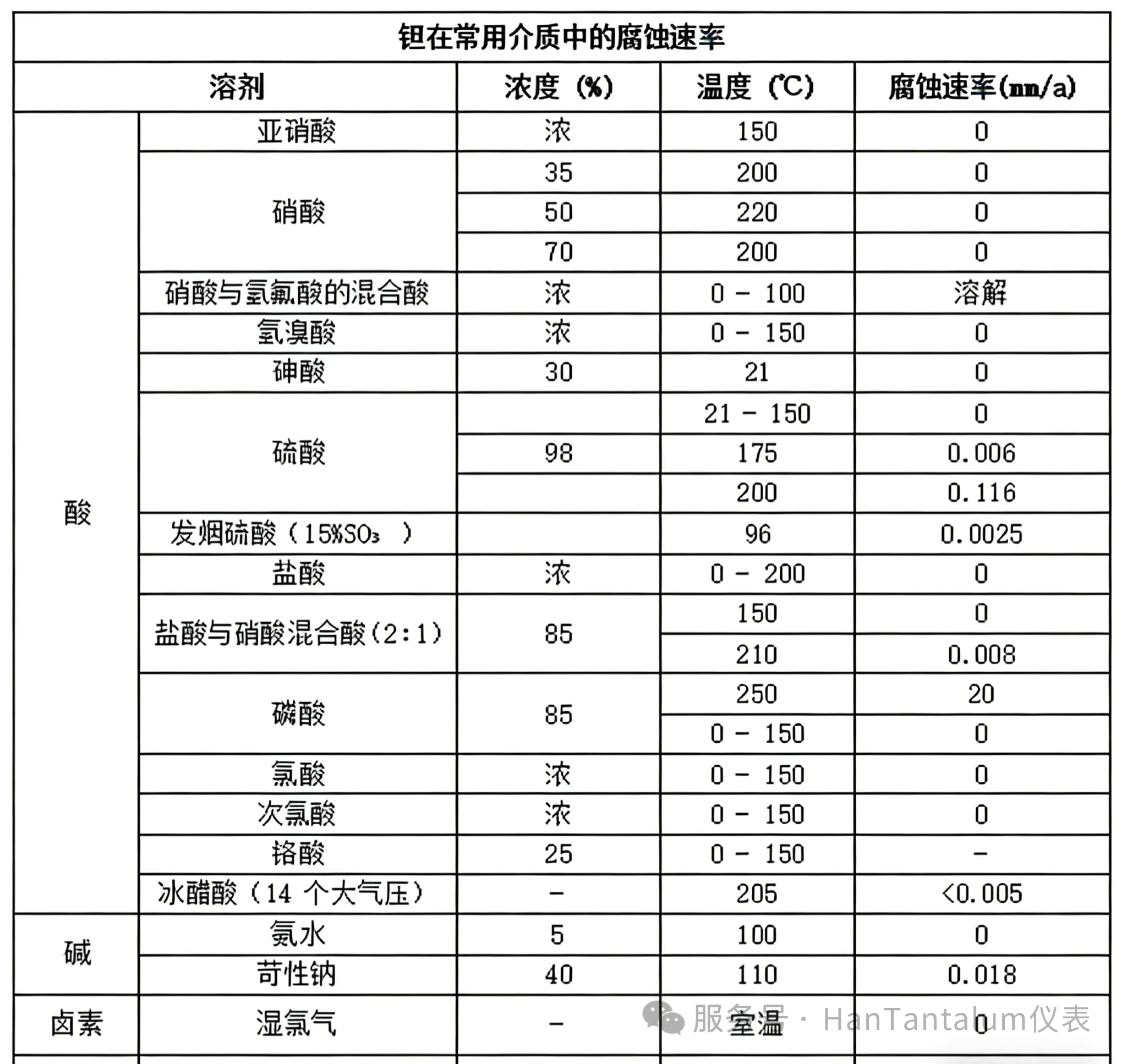

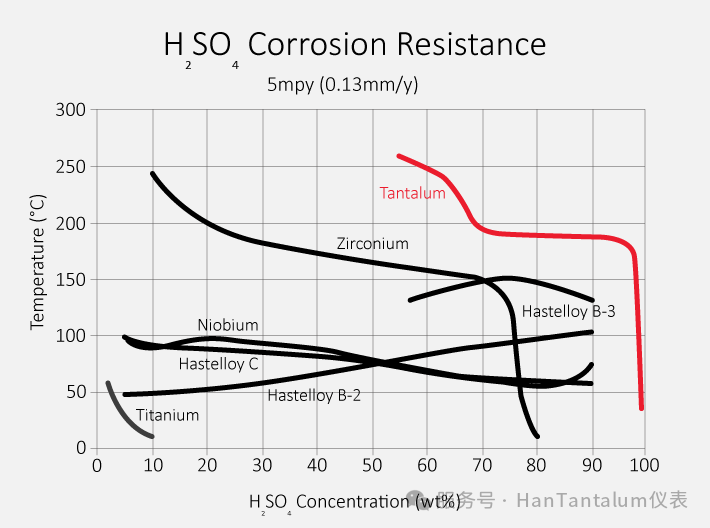

在化工、石油、制药、半导体等行业的管道与阀门系统中，腐蚀一直是设备失效、泄漏和非计划停产的头号杀手。全球因腐蚀造成的经济损失约占gdp的3%，而管道和阀门往往是“重灾区”。国际腐蚀工程界公认的8大腐蚀类型（均匀腐蚀、电偶腐蚀、缝隙腐蚀、点蚀、晶间腐蚀、选择性腐蚀、冲刷腐蚀、应力腐蚀开裂）几乎覆盖了所有常见失效模式。 下面结合8大腐蚀类型，分析机理、典型场景、应对策略，并对比常见耐蚀合金（hastelloy c-276/c-22、titanium、zirconium、super duplex 2205/2507、904l等）与钽表面合金的表现。 均匀腐蚀 机理：腐蚀在整个表面均匀发生，导致壁厚均匀减薄，主要由电化学反应均匀分布引起。 典型场景：管道内壁长期接触稀酸、盐溶液或氧化性介质。 应对策略：选用高耐蚀合金、添加缓蚀剂、阴极保护或表面处理。 材料对比：316l/904l在浓硫酸中腐蚀较快；hastelloy c-276在中等浓度硫酸中表现尚可，但高温浓酸下速率升高；titanium在氧化性酸中较好，但在还原性浓酸中较差；zirconium在某些酸中优秀，但受限。钽表面合金在70~98%浓硫酸（80~150℃）、浓盐酸等环境中腐蚀速率常<0.001mm/y，远优于上述材料，许多湿法冶金和钛白粉装置已将其作为球阀、闸阀的首选 电偶腐蚀 机理：狭窄缝隙内氧浓度低、ph下降，形成酸性环境导致局部破坏。 典型场景：阀门法兰、螺纹、填料处。 应对策略：优化结构设计、选用耐缝隙合金。 材料对比：super duplex和904l在含氯介质中易发生；titanium在湿氯中需小心；hastelloy c-276较好但仍有极限。钽表面合金在湿氯气、溴素等卤素介质中极稳定，氯碱尾气和环氧丙烷装置的调节阀、切断阀采用后，缝隙腐蚀基本消除。 缝隙腐蚀 机理：狭窄缝隙内氧浓度低、pH下降，形成酸性环境导致局部破坏。 典型场景：阀门法兰、螺纹、填料处。 应对策略：优化结构设计、选用耐缝隙合金。 材料对比：Super Duplex和904L在含氯介质中易发生；Titanium在湿氯中需小心；Hastelloy C-276较好但仍有极限。钽表面合金在湿氯气、溴素等卤素介质中极稳定，氯碱尾气和环氧丙烷装置的调节阀、切断阀采用后，缝隙腐蚀基本消除。 腐蚀对比实物图：super duplex、titanium、316l在相同测试条件下严重腐蚀，而钽处理样品完好 点蚀 机理：钝化膜被氯离子等击穿，形成自催化小孔。 典型场景：含cl⁻、br⁻的高温盐溶液。 应对策略：提高pren值（mo、n含量）、表面钝化。 材料对比：super duplex pren约35~41，904l约36；hastelloy c-276 pren更高但在高氯高温下仍有风险；titanium对氧化性氯化物较好。钽表面合金在半导体刻蚀液、制药硝化液中几乎零点蚀，是gmp和高纯工艺的优选。 晶间腐蚀 机理：腐蚀沿着金属的晶粒边界进行，导致材料强度严重丧失。 典型场景：焊接热影响区的不锈钢管道阀门。 应对策略：低碳l级材料或固溶处理。 材料对比：duplex钢焊接需严格控制；hastelloy系列较稳定。钽表面合金为冶金结合层，无明显晶界敏感区，在煤化工酸性气（h₂s+co₂）系统中表现突出。 选择性腐蚀 机理：合金中较活泼组元优先溶解，留下多孔残留物。 典型场景：含铜/锌合金在氨或酸性介质中。 应对策略：选用均相合金或表面合金化。 材料对比：传统镍基合金可能出现；钽表面合金组成单一，在混合酸和有机溶剂中无选择性溶解风险，精细化工计量阀常用。 冲刷腐蚀 机理：流体高速冲刷破坏保护膜，腐蚀与磨损协同。 典型场景：高速介质或带颗粒的浆料弯头、阀门内件。 应对策略：降低流速、硬质内衬。 材料对比：titanium和duplex抗冲刷一般；hastelloy较好但高温浓酸下仍有限。钽表面合金耐蚀极强，但硬度不高，不推荐高磨蚀浆料；在低颗粒高温浓酸（如延迟焦化）中，结合流道优化后仍表现出色。 应力腐蚀开裂 机理：拉伸应力与特定介质共同作用导致脆性开裂。 典型场景：含h₂s、氯化物的高温高压系统。 应对策略：消除残余应力、选用抗scc合金。 材料对比：duplex抗氯化物scc较好但h₂s环境中有限；hastelloy c-276在湿氯和酸性气中优秀但不如钽；titanium在某些还原性酸中易氢脆。钽表面合金在天然气脱硫、煤化工硫回收等h₂s环境中，对scc和氢脆的抵抗能力远超传统合金，是高压止回阀、塞阀的优选。 总结与选型建议 8大腐蚀类型常相互叠加，单一材料难以覆盖所有场景。传统合金（如hastelloy c-276、titanium）在温和工况下性价比高，但在高温浓酸（>80℃浓h₂so₄/hcl）、湿氯、强氧化介质中往往寿命有限。而钽表面合金管道阀门以“基材强度+纯钽表面耐蚀”的组合，实现了性能与经济的平衡，腐蚀速率接近零，检修周期可延长3~8倍，显著减少跑冒滴漏和安全风险。 综合对比表（典型极端工况下参考，实际以介质验证为准）：      |
回复此楼» 猜你喜欢
天津理工大学功能晶体研究院（晶体材料全国重点实验室）招收2026年博士研究生
已经有2人回复
-
天津理工大学功能晶体研究院（晶体材料全国重点实验室）招收2026年博士研究生
已经有8人回复
-
有机高分子材料论文润色/翻译怎么收费?
已经有54人回复
-
天津理工大学功能晶体研究院（晶体材料全国重点实验室）招收2026年博士研究生
已经有0人回复
-
天津理工大学功能晶体研究院（晶体材料全国重点实验室）招收2026年博士研究生
已经有1人回复
-
材料与化工求调剂
已经有14人回复
-
天津理工大学功能晶体研究院（晶体材料全国重点实验室）招收2026年博士研究生
已经有0人回复
-
天津理工大学功能晶体研究院（晶体材料全国重点实验室）招收2026年博士研究生
已经有0人回复
-
广州双一流高校招光电、材料、机械
已经有0人回复
-
华北理工大学-矿业工程学院接收调剂研究生
已经有0人回复
-
景德镇某高校环境工程专业，需大量调剂名额
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
100
