| 查看: 314 | 回复: 0 | |||
[交流]
通过原位观察和压缩试验对300M钢的热加工性进行研究
|

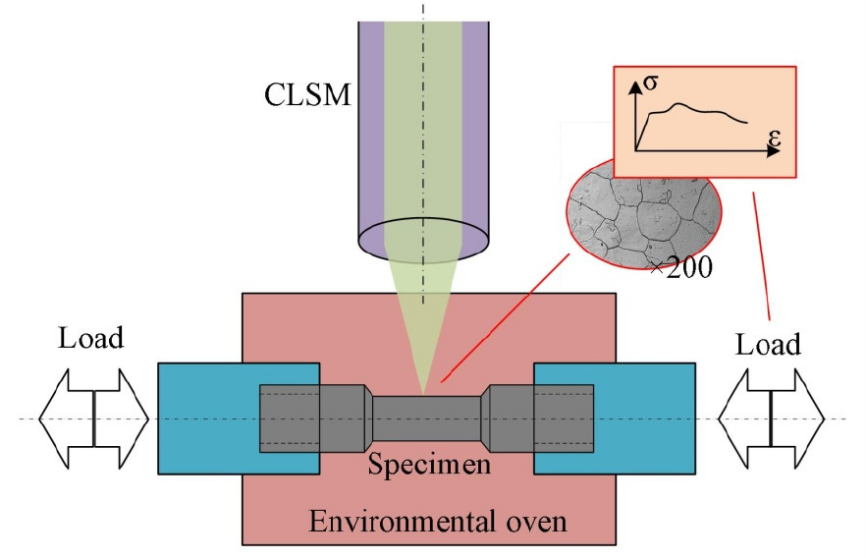

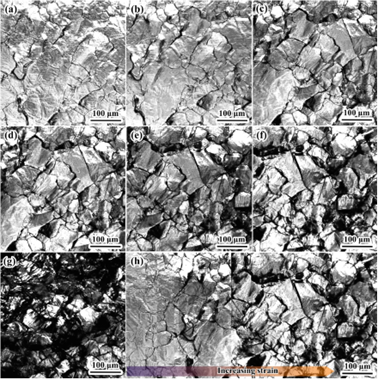

本研究对300m钢进行了900-1150℃温度范围及0.01 - 10s-1应变率下的高温压缩实验。系统分析了流动应力与微观组织演变之间的关系。令人好奇的是，在较低的应变率（0.01 s-1）下，流动应力曲线呈单峰状，而在较高的应变率（10 s-1）下则没有峰值出现。金相观察结果表明，这一现象是因为在较低的应变率下动态再结晶更为完全。使用带拉伸压缩功能的高温共聚焦显微镜，进行了原位压缩测试，以与外置压缩测试的结果进行比较。建立了反映应变、应变率和温度影响的热加工图谱。发现功率耗散系数不仅与再结晶晶粒尺寸有关，还与再结晶晶粒的体积分数有关。并据此提出了最佳的热加工参数。本研究为300m钢在热压缩中加工性提供了全面的理解。 实验装置示意图  图 7.对300m钢在1100℃温度、0.01s-1 应变速率以及应变值分别为（a）0.1、（b）0.2、（c）0.3、（d）0.4、（e）0.5、（f）0.6 和（g）0.9 时的微观结构演变情况的原位观察结果。（a - f）的合并图如（h）所示，以表示不同应变下的微观结构。 参考文献：  |
回复此楼» 猜你喜欢
中国地质大学（北京）博士招生补录，数理学院材料科学与工程专业和材料与化工专业
已经有6人回复
-
上海大学博士招生
已经有0人回复
-
无机非金属材料论文润色/翻译怎么收费?
已经有62人回复
-
24届毕业生博士机会求助
已经有0人回复
-
26/27申博自荐-锂/钠电池方向
已经有4人回复
-
吸波粉体电磁参数模具加工
已经有0人回复
-
西安交通大学转化医学研究院蔡文课题组招收2027年秋季入学申请-考核制博士生
已经有0人回复
-
西安交通大学转化医学研究院蔡文课题组招收2027年秋季入学推荐免试硕士生
已经有2人回复
