15 年非标老工程师忠告：转台选型，这 3 个参数错一步全白搭
|
|

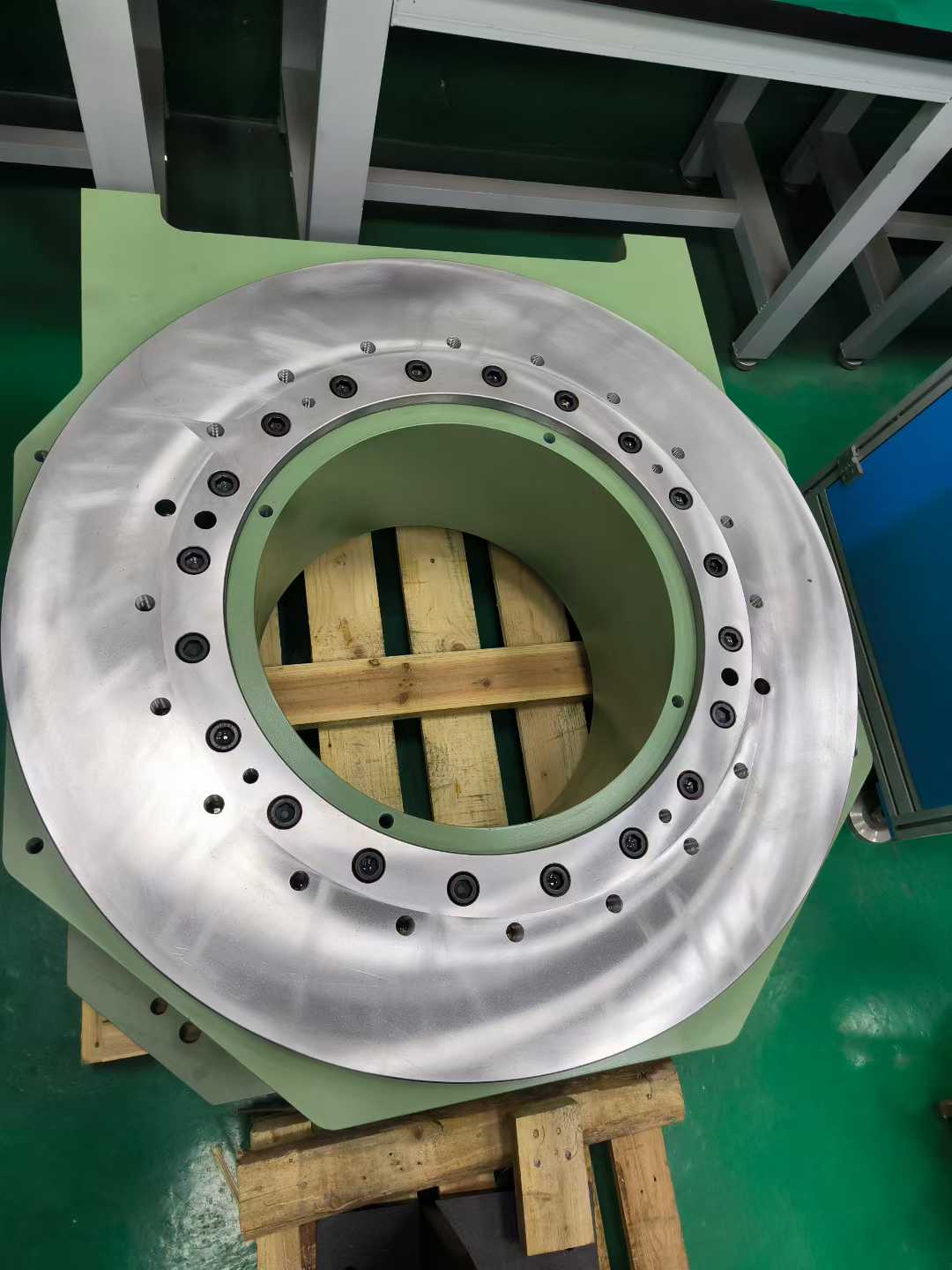

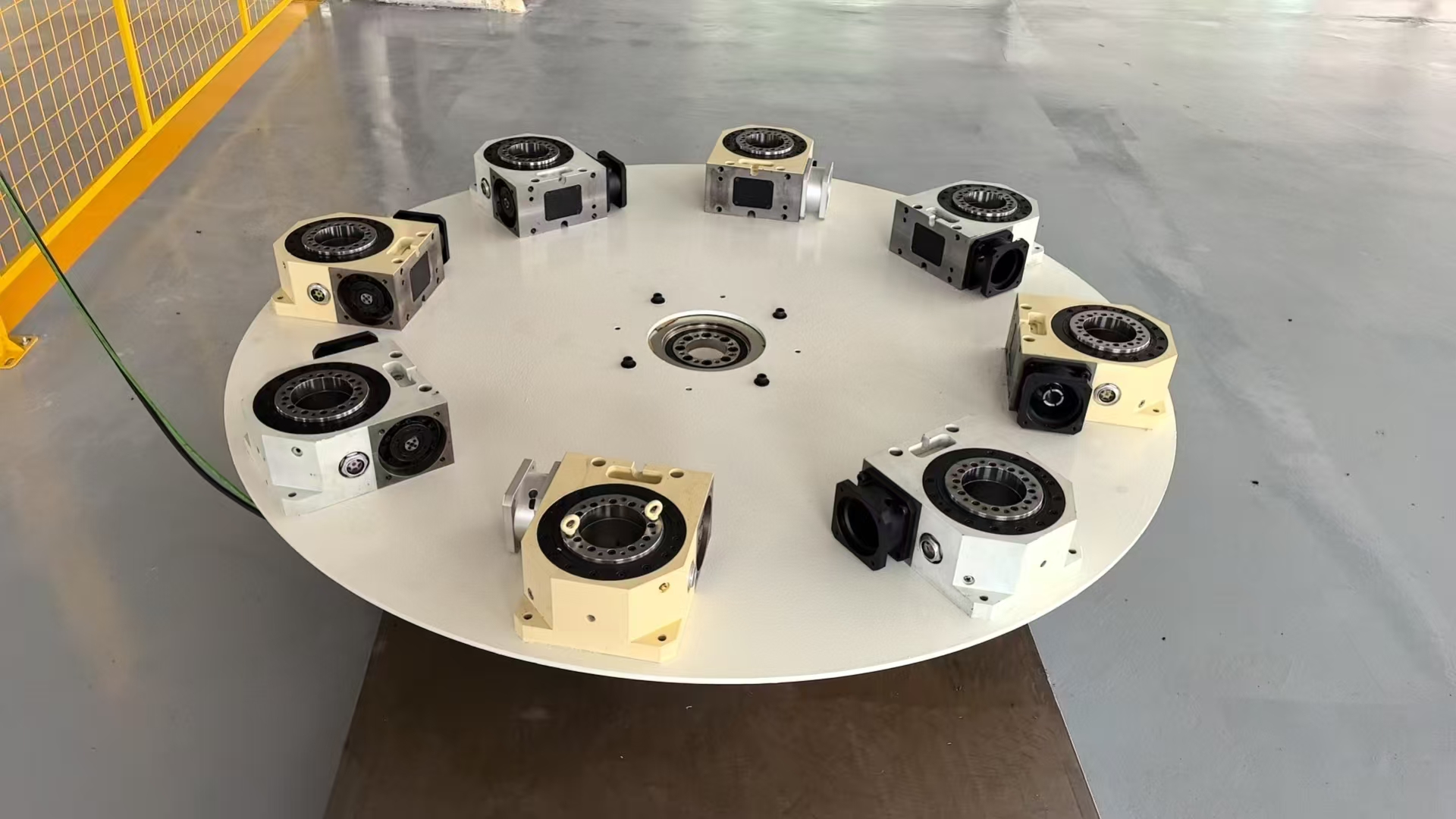

各位小木虫的虫友、非标自动化版块的同行们，大家好。 我是科力达老唐，在西安科力达做技术，在机械传动和非标自动化这行当里摸爬滚打了 15 年。发现很多刚入行的小伙伴，在做机床第四轴选型、多工位装配线设计时，对于转台往往容易掉进「只看外观和静载」的坑里，踩了不少没必要的弯路。 凸轮滚子转台作为精密分度的核心部件，它内部的零背隙预紧结构，直接决定了设备的运行稳定性和使用寿命。选错参数，轻则电机频繁过载报警，重则机构震颤、凸轮直接磨损报废，项目工期直接被拖垮。今天抽空把转台选型里最要命、也是必须算清楚的 3 个核心参数捋一捋，全是我一线项目里踩坑摸出来的经验，希望能帮大家在实际项目里少走点弯路。 一、第一核心参数：转动惯量与负载匹配 很多新手或采购选型时，只盯着「最大容许垂直负载」「轴向负载」看，这其实是个大坑。在高速分度动作里，惯量不匹配，才是导致转台抖动和过早失效的罪魁祸首。 凸轮滚子转台是靠输入轴凸轮驱动输出轴滚子的刚性传动结构。如果上方夹具和工件的转动惯量，超出了转台的动态容许范围，在急停或高频启停时，巨大的惯性力会直接反噬到凸轮曲面上砸出压痕，出厂调好的零背隙直接就被破坏了，后期根本没法补救。 给虫友们的实操建议：选型时，务必先用 3D 软件把「工件 + 盘面 + 夹具」的旋转中心惯量精确提取出来。算驱动扭矩时一定要加安全系数，常规工况取 1.5，重载、高频启停工况建议取 2.0。千万别贴着样本上的极限参数选，尤其是盘径超过 600mm 的大工况，宁可转台选大一号，也别让电机「小马拉大车」。 二、第二核心参数：重复定位精度 vs 绝对分度精度 看各家厂家样本的时候，经常会把这两个精度指标混在一起标，很容易给刚入行的虫友造成误导。但在实际机床加工、3C 极耳焊接、半导体检测这类精密场景里，这完全是两码事。 重复定位精度：凸轮滚子转台常规能做到 ±2 到 ±5 arcsec，这是靠滚针轴承与凸轮面的预紧过盈配合实现的。它保证的是「每次回到同一个工位，重复定位的偏差能有多小」，核心影响单工位的重复加工精度。 绝对分度（分割）精度：行业常规水平在 ±15 到 ±30 arcsec 之间。这是指 360 度圆周均分时，因为加工误差导致的累积绝对偏差，核心影响多工位连续加工的累积公差。 给虫友们的实操建议：如果你的设备是做多工位连续步进加工，且对累积公差极其敏感（比如半导体晶圆 AOI 检测、光学对位场景），就必须死盯「绝对分度精度」这个指标。另外要注意，精度会随着运行磨损衰减，有些前期装配预紧工艺不过关的产品，跑三个月精度就会出现断崖式下跌，选型前一定要多找同行问问实际使用反馈。 三、第三核心参数：运动曲线（Motion Profile）的选择 这个虽然不是物理尺寸参数，但绝对是选型时必须跟厂家敲定的核心传动参数，也是 90% 的人都会忽略的点。常见的凸轮曲线有变形正弦曲线（MS）、变形梯形曲线（MT）和变形等速曲线（MCV），适配的工况天差地别： MS 变形正弦曲线：加速度峰值低，运转特别平稳，冲击和噪音极小，适合高速轻载、对震动敏感的场景，比如光学检测、精密喷涂。 MT 变形梯形曲线：速度峰值低，承载能力强，刚性更好，适合重载大惯量的工况，比如重型焊接、机械手移栽工位。 给虫友们的实操建议：千万别随便买个通用款转台就往上装。要是你的工位要承载重型机械臂抓取（重载工况），却选了 MS 曲线的转台，不仅节拍提不上去，凸轮的使用寿命也会大打折扣。选型时，一定要根据「是否需要平稳停留」「负载大小」「启停频率」，让厂家的工程师给你匹配适配的凸轮曲线，别自己硬凑。 结尾总结 转台选型真不是翻翻目录、对对法兰尺寸那么简单，它是非常严谨的动力学匹配过程。前期参数算错一步，后期的现场调试就能让你痛不欲生，甚至整个项目方案都要推翻重来。 今天先跟虫友们聊这 3 个核心参数，都是我 15 年里踩了无数坑总结出来的干货。大家有转台选型、工况匹配上的疑问，欢迎在评论区留言交流，我看到都会回复。   |
