工业阀门腐蚀失效分析及钽表面合金涂层防腐蚀技术应用
|
|

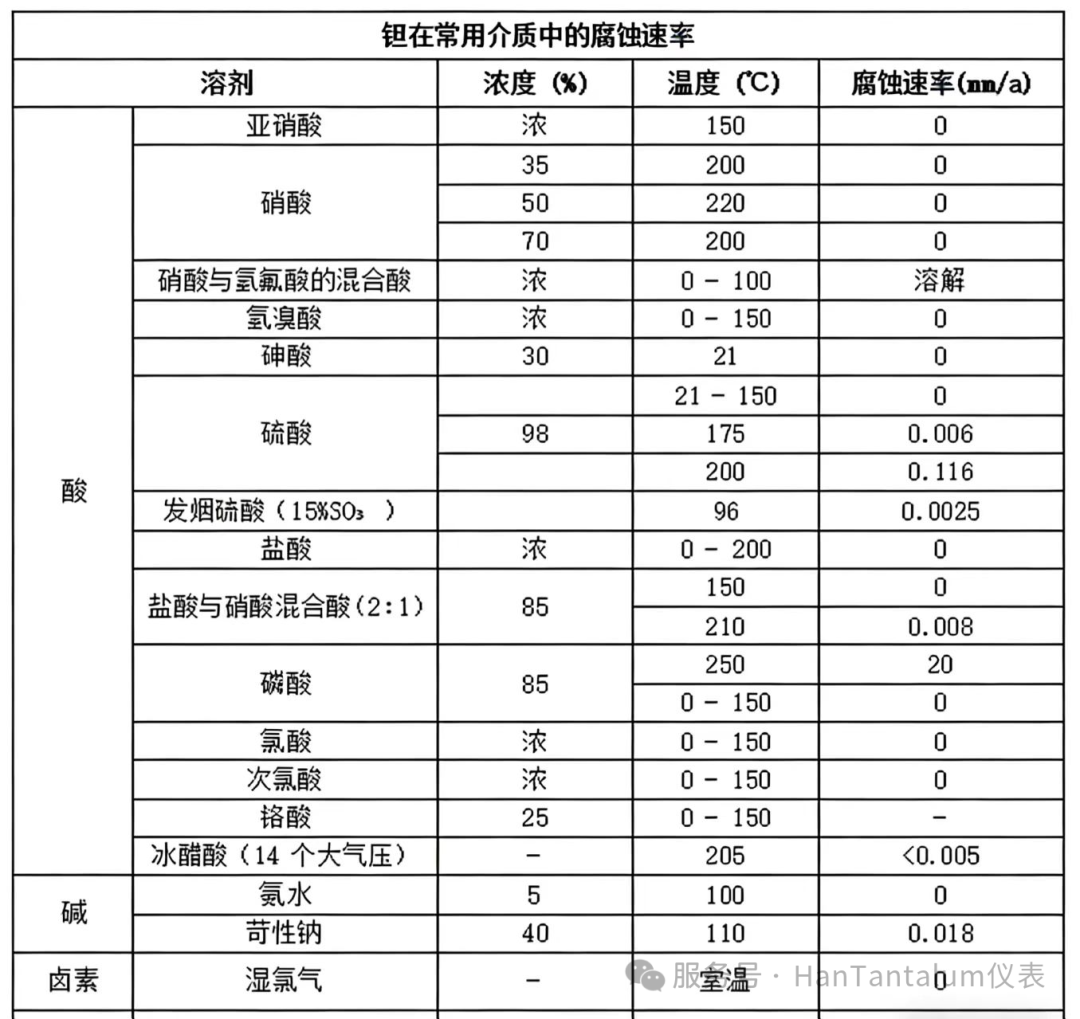

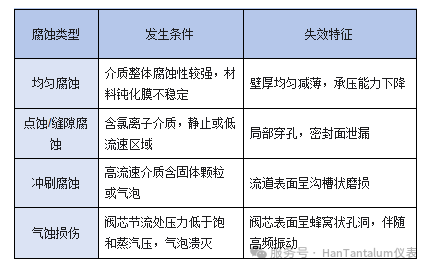

工业阀门作为流程工业中的关键控制部件，广泛应用于化工、制药及冶金等领域，承担着介质截断、调节及分流等重要功能。然而，在实际生产运行中，阀门长期处于高温、高压、强腐蚀及高流速等苛刻工况下，其可靠性面临严峻挑战。工业阀门在化工、制药及冶金流程中因腐蚀失效导致的非计划停机占比居高不下。 阀门腐蚀失效机理分析 工业阀门失效通常不是单一因素作用的结果，而是介质化学腐蚀与流体物理冲刷协同作用的产物。 主要腐蚀类型:详见下图1 根据 NACE 标准研究，在腐蚀性与冲刷性共存工况下，材料总损失量（T）通常大于单纯腐蚀损失（C）与单纯冲刷损失（E）之和：T=C+E+S 其中 S 为协同效应损失。在某些强酸高速工况下，S 可占总损失量的 30%-50%。这意味着仅提高材料耐蚀性而不改善表面硬度或结合力，往往无法彻底解决失效问题。 工业阀门腐蚀的主要类型及易发阀门 以下为化工制药典型工况下最易腐蚀的阀门类型： 控制阀/调节阀 高压差节流导致局部流速激增，极易发生气蚀（cavitation）。蒸汽泡崩溃产生微射流冲击，加上强酸介质腐蚀，形成蜂窝状坑蚀。316L材质常见失效周期6-12个月。 球阀 球体与阀座密封面长期浸泡介质，易出现点蚀与缝隙腐蚀。浓盐酸、含氯离子工况下，密封面快速失效导致内漏。 闸阀 阀板槽道易积存介质，形成缝隙腐蚀与晶间腐蚀。高温高压环境下，阀座与阀体结合部腐蚀速率显著升高。 蝶阀 蝶板高速转动区流体冲刷严重，叠加腐蚀后易发生冲蚀-腐蚀复合损伤，尤其在含固体颗粒或强氧化性介质中。 碳钢/普通不锈钢阀门（304/316L） 基材本身耐蚀性不足，在盐酸、硫酸、王水等介质中腐蚀速率可达0.5-2.0 mm/年。 这些阀门在制药API合成、精细化工反应、石油精制等场景中腐蚀风险最高。 钽表面合金涂层技术：适用于多种阀门产品的防腐蚀方案 钽表面合金阀门采用表面合金化技术（CVD/CVI沉积工艺），在镍合金基材表面上形成均匀纯钽原子层（50-200μm），该技术不改变阀门原有结构与强度，却赋予表面钽金属全部特性，可广泛应用于以下阀门产品： 控制阀：阀芯、阀座、节流套全内腔涂层，有效抵抗气蚀冲蚀与腐蚀。 球阀：球体、阀座密封面涂层，杜绝点蚀与内漏。 闸阀：阀板、阀座、阀体流道涂层，消除缝隙腐蚀隐患。 蝶阀：蝶板与阀体接触区涂层，提升抗冲刷能力。 截止阀、止回阀、隔膜阀：全流道定制涂层，满足不同工况需求。 核心防护机理： 钽膜层自修复（2-5nm厚），对强酸（盐酸、硫酸、硝酸、王水）腐蚀速率接近0。 完全阻挡基材离子析出，重金属溶出量<0.01 ppb，符合制药ICH Q3D低风险要求。 高硬度+韧性抗气蚀冲击，涂层结合力>50MPa，热震、机械冲击不脱落。 成本仅纯钽阀门的1/5-1/3，使用寿命延长数倍。 钽材料典型介质腐蚀速率数据:详见下图2 结论 工业阀门失效多为腐蚀与冲刷协同作用结果，单一提高材料耐蚀性不足以解决所有问题。实验数据表明，钽表面合金层在强酸环境下的腐蚀速率低于 0.01mm/y，抗气蚀性能优于纯钽。现场应用数据显示，该技术可显著延长阀门使用寿命，并降低产品金属离子污染风险。经济性分析表明，在强腐蚀工况下，钽表面合金方案的全生命周期成本优于 316L 及哈氏合金。   |
