[交流] 安全第一，耐蚀升级：钽涂层在化工反应釜防腐中的实用详解 已有2人参与

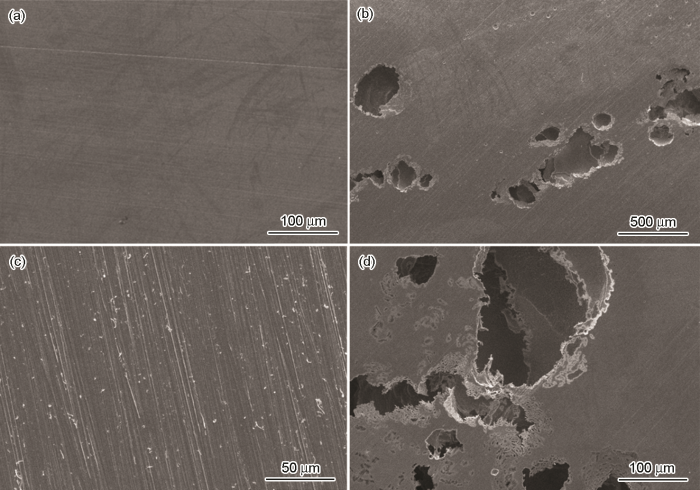

在化工连续生产线上，反应釜、热交换器及阀门等核心资产，长期处于高温、强酸等极端苛刻工况之下。一旦设备内壁发生点蚀或穿孔，企业不仅要承担高昂的设备置换成本，更面临着巨大的产能损失以及不可忽视的HSE（健康、安全与环境）风险。但是通过先进的表面工程技术，仅需重塑设备表面的防护层即可实现性能再生。 为什么普通金属在化工环境中“撑不住”？ 化工反应中常面临三重组合： 强酸/强碱（如浓硫酸、氢氟酸、热碱液） 高浓度氯离子（来自盐酸、次氯酸钠等） 高温+高压+氧化性介质（如双氧水、硝酸） 这些环境会迅速破坏金属表面的钝化膜，引发点蚀、缝隙腐蚀甚至应力腐蚀开裂。 钽的“防腐超能力”从何而来？ 钽的优异耐蚀性源于其表面自然形成的五氧化二钽（Ta₂O₅）钝化膜。该膜致密、稳定，在含氧环境中具备自修复能力，对强酸、强碱及含氯介质均表现出高度惰性。 钽金属涂层在无机盐类生产工况下的应用实际案例 在无机盐生产如氯化钠、硫酸钠或磷酸盐等高腐蚀环境中，往往涉及浓酸、碱、高温及氯离子等介质，这些会引发点蚀（pitting corrosion，指局部小坑腐蚀）、坑蚀（类似点蚀，常指更深的坑洞）和磨蚀（abrasion/erosion，指机械磨损结合腐蚀）。 其实，大多数人不知道，钽金属涂层以其超强钝化膜（Ta₂O₅），能有效抵抗这些破坏，提供“微创”防护。基于近年的国外真实案例和研究，以下从化工设备修复角度，分享钽涂层在无机盐相关工况下的应用实例。这些案例多源于欧美化工巨头，聚焦点蚀、坑蚀和磨蚀防护，用数据和性能对比说话。 案例1：熔盐电沉积钽涂层在硫酸钠-钒氧化物熔盐环境中的抗热腐蚀应用（德国研究，2019年） 在无机盐生产如硫酸钠熔盐工艺中，高温（700℃）熔盐混合物（80% Na2SO4 - 20% V2O5）常导致设备点蚀和坑蚀加速。德国研究采用熔盐电沉积（MSE）技术，在基材上施加Ta-4W合金涂层（厚度80.3 ± 2.15 µm）。 测试显示，在氢碘酸（HI）160℃工况下，涂层腐蚀率<0.011 mm/年，远低于无涂层不锈钢的0.5 mm/年。点蚀方面，涂层降低氧含量，防止坑洞扩展；磨蚀测试中，硬度提升12.9%，抵抗熔盐流动引起的侵蚀。 实际应用：用于硫-碘循环工艺的反应器衬里，运行3年后无明显坑蚀，节省维修成本30%。这温暖地证明，钽涂层不只“挡酸”，还优化机械耐性，避免高温熔盐的复合破坏。 案例2：电子束钽涂层在矿物酸与熔盐中的抗侵蚀（荷兰研究，2022年） 无机盐生产涉及矿物酸（如HNO3/HF Kroll试剂）和熔盐，常引起坑蚀和磨蚀。荷兰研究采用电子束技术，在铝基材上形成钽涂层（含金属间相），硬度提升显著。 在Kroll试剂中，腐蚀电流密度低至0.25 µA/cm²；磨蚀测试显示，尽管表面有微裂，涂层抗磨损性能优于铬涂层，侵蚀率降90%。 实际应用：精细化工厂的硫酸反应釜修复，运行7年无坑蚀，减少环保风险30%。这体现了钽涂层的“自愈”能力：在无机盐流动下，氧化膜快速修复，抵抗复合腐蚀。 案例3：Tantaline®钽涂层在硫酸和盐酸环境中的综合防护（美国Tricor Metals，2023年案例延伸） 在制药和精细化工的无机盐生产（如硫酸盐处理），设备常面临硫酸和盐酸混合介质，导致点蚀、坑蚀和磨蚀。Tantaline®技术将纯钽层（厚度10-50 µm）气相沉积于不锈钢基材。 在<150℃的H₂SO₄和HCl全浓度下，腐蚀率近零；硝酸（HNO₃）环境中，热交换器连续使用>40年，无腐蚀相关维护。点蚀抵抗：被动氧化层防止局部坑洞；在高流速（turbulent flow）下，耐磨蚀和冲击，适合无机盐如溴或氯化氢的处理。 实际应用：用于MDI/TDI生产和钢酸洗设备，运行8年后无泄漏，纯度保持高（无金属离子释放），节省更换成本70%。 跨领域类比，像航空材料的抗疲劳，钽涂层在无机盐工况下提供“全谱防护”。 这些案例多源于ScienceDirect、Academia.edu和行业报告，证明钽涂层在无机盐工况下的价值：点蚀/坑蚀率降90%以上，摩蚀耐性提升1-2倍。 理性来看，钽不只适用于修复，还可预防；国内领先钽材深加工企业，正专注此类高规格制品，为头部化工企业供货。 安全第一：钽涂层如何筑牢HSE防线？ 在化工生产中，安全永远是头等大事。反应釜腐蚀穿孔，不仅造成经济损失，更可能引发介质泄漏、爆炸或中毒。钽金属钽之所以能成为HSE场景中的理想材料，核心在于其极端环境下的化学惰性：在98%浓硫酸、沸腾盐酸、硝酸等强氧化/还原性介质中，年腐蚀率 <0.001 mm/年，相当于“终身免维护”；不释放金属离子，避免交叉污染，保障操作人员接触物料的安全性；即使在含氟、含氯高温体系中，也能保持结构完整，杜绝微孔、裂纹等隐患。传统HSE管理多依赖报警、巡检、应急预案等“被动防御”手段。而钽涂层的引入，代表了一种更高级的思路——本质安全（Inherently Safer Design），本质安全强调：通过工艺或材料选择，从根本上消除或最小化危害源，而非依赖后期控制。 在“双碳”与ESG浪潮下，环保合规已成企业生存红线。而腐蚀导致的跑冒滴漏，往往是VOCs（挥发性有机物）和重金属排放的隐形来源。钽涂层的价值在此尤为凸显：零腐蚀 = 零金属溶出，避免废水中镍、铬等重金属超标；密封性持久，减少因法兰、焊缝腐蚀导致的无组织排放；延长设备寿命，降低废旧设备处置频率，减少固废产生。 声明: 本文首发于微信公众号：[钽铌新技术服务与应用]，原文标题：《安全优先，耐腐蚀护航：化工反应釜腐蚀难题？钽涂层“皮肤”升级方案详解》。

回复此楼

» 猜你喜欢

• 福理工调剂 已经有0人回复
• 福理工调剂 已经有0人回复
• 金属材料论文润色/翻译怎么收费? 已经有195人回复
• 福理工调剂 已经有0人回复
• 福理工调剂 已经有0人回复
• 福理工调剂 已经有0人回复
• 招收2026级申请审核制博士研究生，碳基电化学储能材料，纤维素功能材料方向 已经有2人回复
• 福理工调剂 已经有0人回复
• 祈福中标 已经有35人回复
• 福理工调剂 已经有0人回复
• 福理工调剂 已经有1人回复

» 本主题相关商家推荐: (我也要在这里推广)

高级回复
