【讨论】实验设备旋转平台选型：蜗轮蜗杆、回转支撑还是凸轮滚子？
|
|

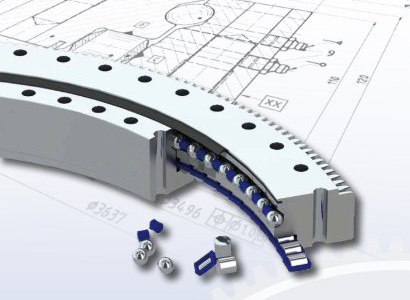

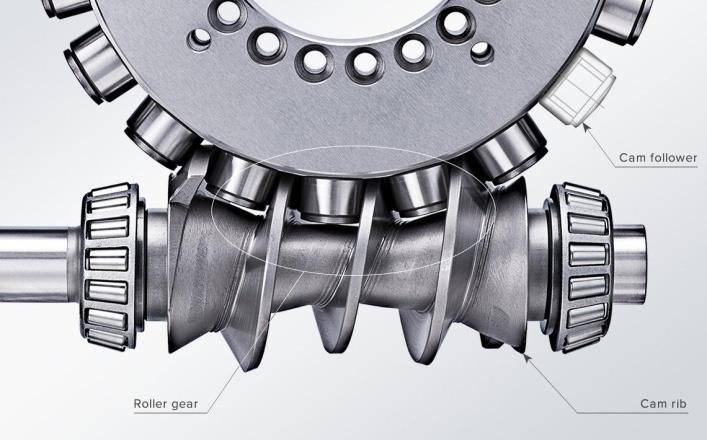

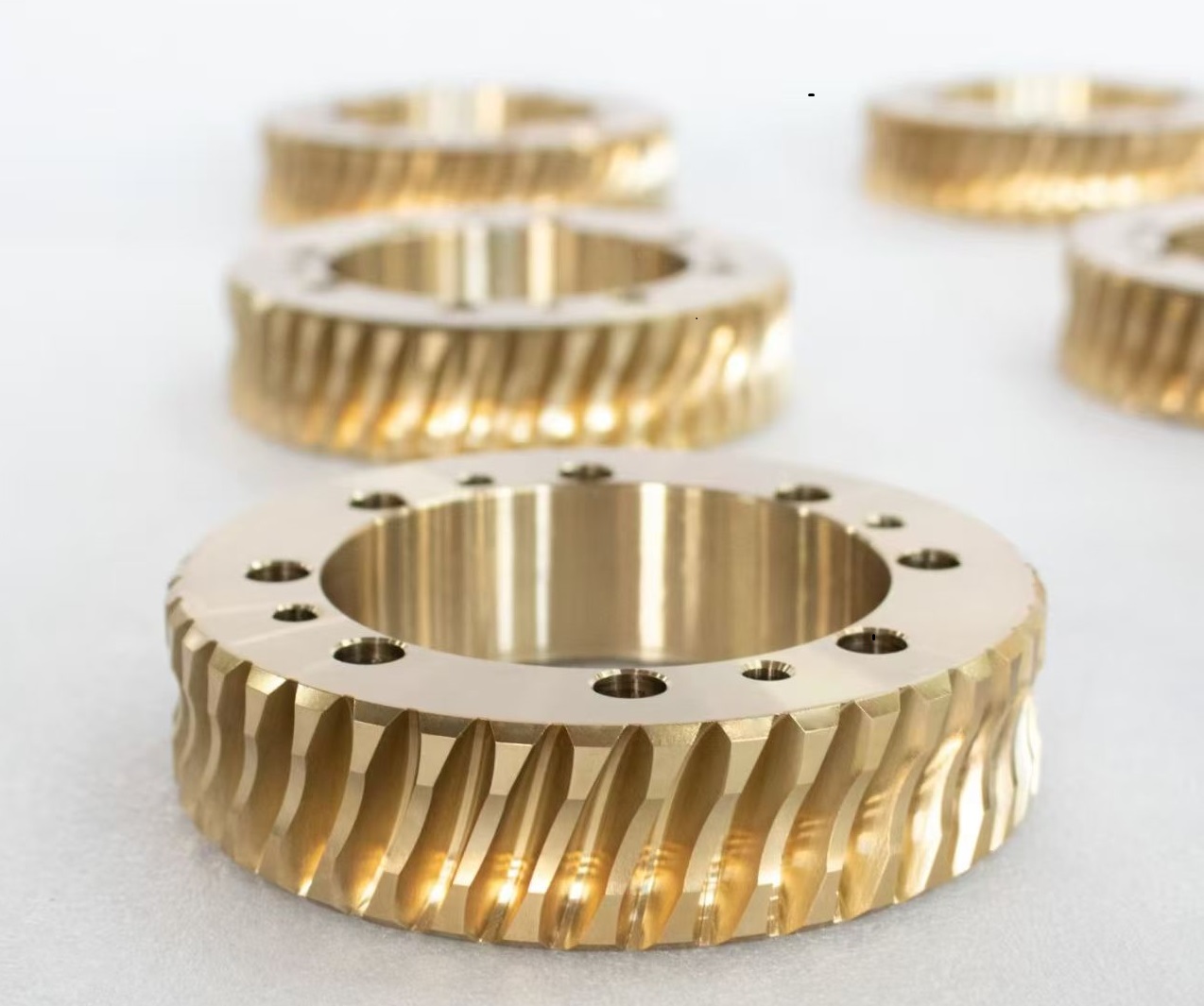

最近在课题组帮师弟搭建一套需要精准旋转定位的实验台，选旋转机构时大家争论不休。我也回顾了这几年经手过的几个项目，发现蜗轮蜗杆、回转支撑和凸轮滚子这三种方案，选错了后续真的非常头疼。这里把一些实际遇到过的优缺点和踩过的坑跟大家聊聊，欢迎拍砖。 蜗轮蜗杆 这应该是用得最早、最普遍的方案了。优点很明显：结构成熟，采购方便，成本也相对低。但有个硬伤：回差（背隙）几乎不可避免。我们之前一台做连续缓慢旋转观测的设备用它，一开始还行，但跑了小半年后，精度衰减就很明显了，重复定位总是差那么一点。所以，感觉它更适合对“重复回到某个点”精度要求不高，但需要连续转动的场合。 回转支撑 + 齿轮/电机驱动 这种方案在需要承受大负载的转台上很常见，比如大型样品台。它的结构其实挺简单的。主要问题在于精度，它的定位精度非常依赖齿轮的齿隙和整个机构的安装精度。我们曾试过用它做视觉检测的分度转台，发现微调角度时总有轻微晃动，很难锁死。因此，它可能更胜任那些负载大、但对角度绝对精度要求不那么苛刻的场景。 凸轮滚子旋转平台 这种机构可能有些虫友不太熟悉。我们前年为一台做高频间歇定位测试的设备选型时，最后咬牙上了这个。它的核心原理是通过凸轮轮廓和多个滚子的精密啮合，实现多点接触和预加载。最直接的感受就是反向间隙极小，几乎感觉不到空程。代价就是成本和设计复杂度确实上去了。对于需要频繁启停、高重复定位精度的设备（比如许多激光加工、精密检测设备），它能很好地解决定位“软”的问题。 抛个砖：我觉得选型时，一个很关键但容易被忽略的思考点是——你这个平台，主要是“转着用”，还是“停着用”？ 如果大部分实验都是在特定角度停下后进行，那么停住时的刚性和重复定位精度，可能比转动过程的平稳性重要得多。不知道大家在实际项目中是怎么权衡的？有没有其他经验或教训可以分享？ 标签：#机构选型 #旋转平台 #实验设备 #非标设计 #机械设计    |
