| 查看: 25 | 回复: 0 | |||
[交流]
旋转定位精度不稳？从机械结构源头剖析实验台的精度瓶颈
|
|

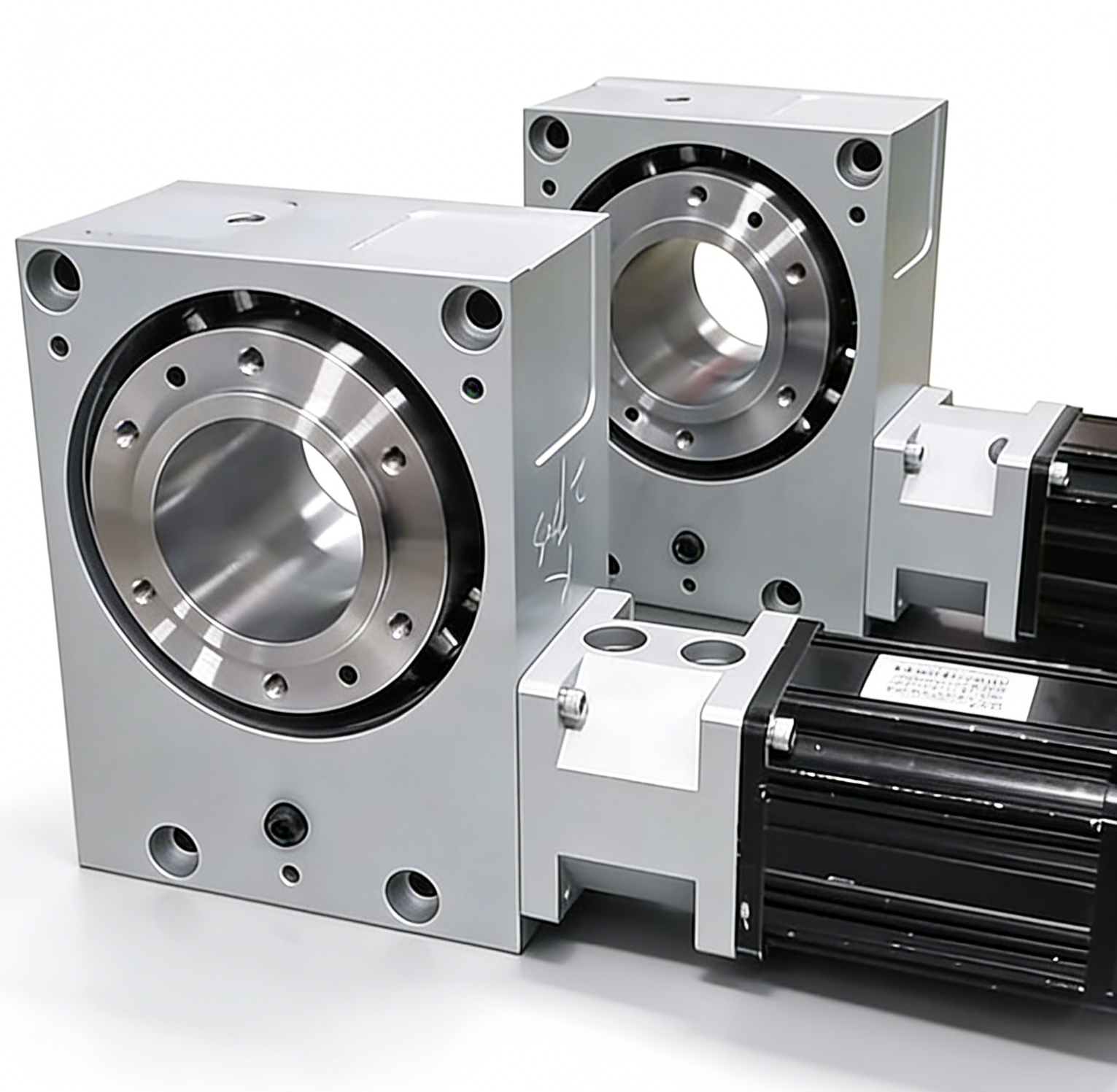

各位老师、同学，大家好。 在光学、测量、机器人等领域的实验平台搭建中，高精度旋转定位是个常见需求。近期与几所高校实验室交流时，我们发现一个极具普遍性的现象： 很多团队在遇到旋转精度不达标、重复性差的问题时，排查顺序常常是：控制算法 -> 驱动器 -> 电机与编码器。花费大量时间调试参数、补偿误差，却收效甚微。 问题的根源，很可能在最初被忽视的一环：旋转平台的机械结构本身。 一、一个典型的“精度陷阱”场景 您的实验台是否也出现过以下情况？ 空载测试时，定位精度和重复性都符合指标； 一旦装上真实的治具、样品或存在偏心的负载，重复定位精度显著下降，数据出现不可接受的分散度； 平台在频繁正反转、间歇运动后，回零位置发生飘移，需要重新校准； 试图通过更高分辨率的编码器或复杂的软件补偿来“修补”，效果短暂或不理想。 这通常不是控制系统的“错”，而是机械结构的刚性、回差（背隙）和磨损特性决定了性能上限。 二、结构决定上限：常见旋转平台的力学简析 在科研级应用中，蜗轮蜗杆结构和凸轮滚子（分度凸轮）结构是两种主流选择，其底层力学原理决定了不同的适用场景。 特性维度 蜗轮蜗杆旋转平台 凸轮滚子式旋转平台 传力原理 齿面滑动摩擦 凸轮曲面与滚子多点滚动接触 核心优势 单级可实现超大减速比，自锁性好，成本相对较低 高刚性、零背隙，运动精度与重复性极高 潜在短板 存在固有回差；传动效率较低，易发热；长期磨损后精度衰减明显 结构更复杂，成本较高；极限扭矩通常低于同尺寸蜗轮蜗杆 对精度的影响 回差会导致反向运动时的直接位置丢失；弹性变形在偏载下放大误差。 预紧设计消除背隙；滚动接触磨损极小，长期精度保持性优异。 典型科研场景 对绝对精度要求不高、需连续旋转或低速大扭矩的承载、演示性平台。 激光扫描与加工、光学精密对准、半导体检测、机器人校准、高分 辨成像（如OCT） 等对重复定位精度和动态响应要求极高的场合。 简单来说： 如果机械结构本身存在“弹性”和“间隙”，那么后续的控制系统就如同在沙地上盖楼，再精密的算法也是在补救固有缺陷，而非发挥系统潜力。 三、来自实验室的真实考量：我们该如何选择？ 当您为下一个实验装置选型时，可以问自己这几个问题： 负载特性： 我的负载是集中式还是偏心？运动过程中惯量大吗？需要频繁启停吗？ 运动要求： 是连续匀速旋转，还是高频率的间歇分度定位？重复定位精度和绝对定位精度哪个对我的实验更关键？ 生命周期与维护： 这个实验平台预计要运行多久？是否希望在整个项目周期内，无需频繁拆卸平台进行机械校准？ 如果您的答案偏向第2、3点中的高要求，那么凸轮滚子结构（Cam Indexer）几乎是确保数据长期可靠性的必然选择。它的高刚性为零漂控制提供了坚实基础，其“机械确定性”让实验数据的复现成为可能。 四、案例启示：从“调不好”到“不用调” 案例A（光学实验室）： 某团队搭建激光雷达扫描装置，原先使用蜗轮蜗杆转台，点云数据总存在难以滤除的周期性网格状噪点。将旋转结构更换为凸轮滚子平台后，网格噪点基本消失，系统信噪比提升了一个数量级。关键在于消除了结构回差带来的规律性角度误差。 案例B（生物医学成像）： 在OCT系统开发中，样品旋转扫描的稳定性直接决定图像质量。采用凸轮滚子平台，确保了每帧图像采集起始角度的极端重复性，实现了长时间、高稳定的三维重构。 结语与延伸 作为精密运动控制领域的一名工程师，我始终认为，正确的选型是成功实验的一半。希望这篇从机械视角出发的分析，能为正在为旋转精度问题困扰的您，提供一个不同的解题思路。 为方便大家更系统地进行选型评估，我整理了两份资料： 《科研级旋转平台选型自查清单》：以问答形式，帮助您理清自己的核心需求。 《常见运动控制器与旋转平台集成接线与调试要点》：减少您在平台集成阶段的摸索时间。 如需这些资料，或想就您的具体实验场景（负载、速度、精度要求）进行探讨，欢迎站内信联系或在本帖下留言讨论。 我很乐意分享我们在不同学科实验室遇到过的案例和解决方案。 祝大家科研顺利，实验稳定复现！ #旋转平台 #实验设备 #精密测量 #机械设计 #光学工程 #自动化控制 #科研工具 #技术分享   |
